ネジの作成

旋盤でやってみたい加工のひとつに「ネジ」が有ります。

方法は色々ありますが、「ハーフナット」を外さない方法を

紹介します。



素材は、13.2mmの丸棒(S45C)です。

作成するネジは、M12 P1.25です。(二輪など細目)

1:素材外形を径11.8mmに調整しておきます。

2:ネジ送りレバー(ギア)を1.25mmに調整します。

3:送りは2〜300回転にセットします。

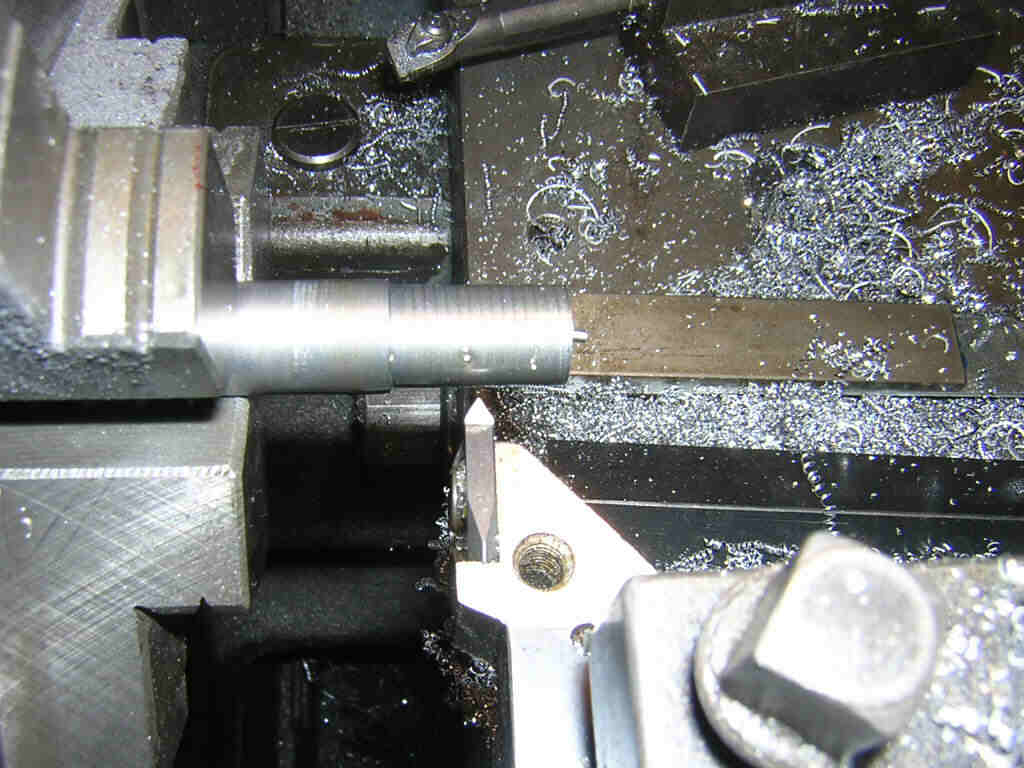

初めは切り込み0mmで様子見。

切り上げと同時に主軸を停止します。

ハーフナットはそのままで、主軸を逆転して刃物台をバックします。

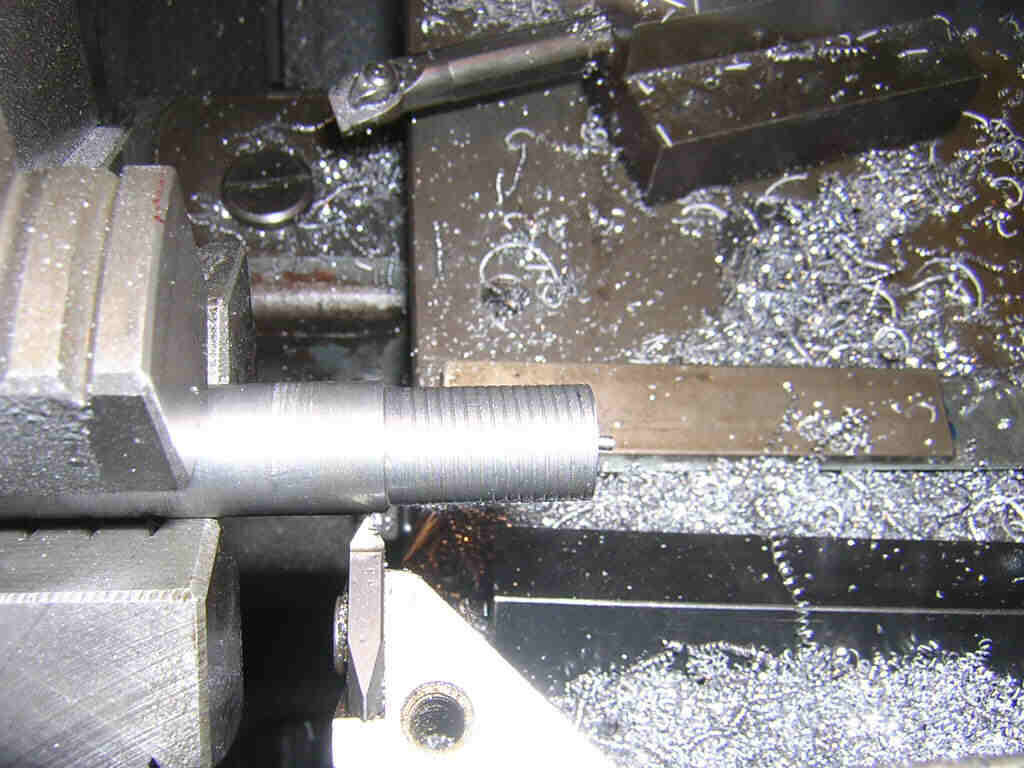

一回の切り込みを0.05mm(外形0.1mm)少しづつやります。

*中盤不安なときは、切り込み無しで送るときもあります。(たわみ対策)

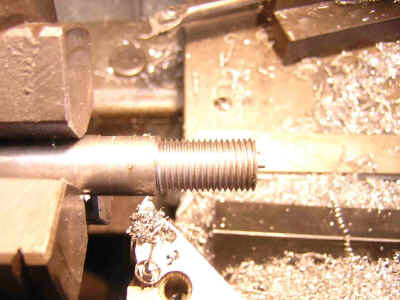

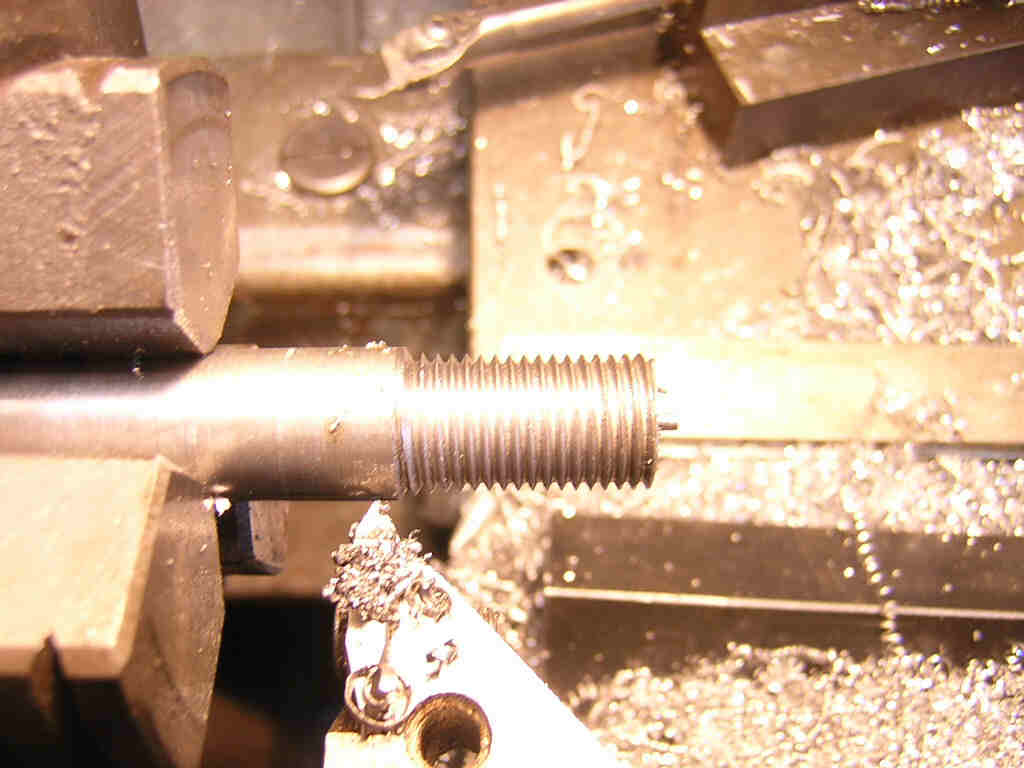

13〜15回で出来上がり。

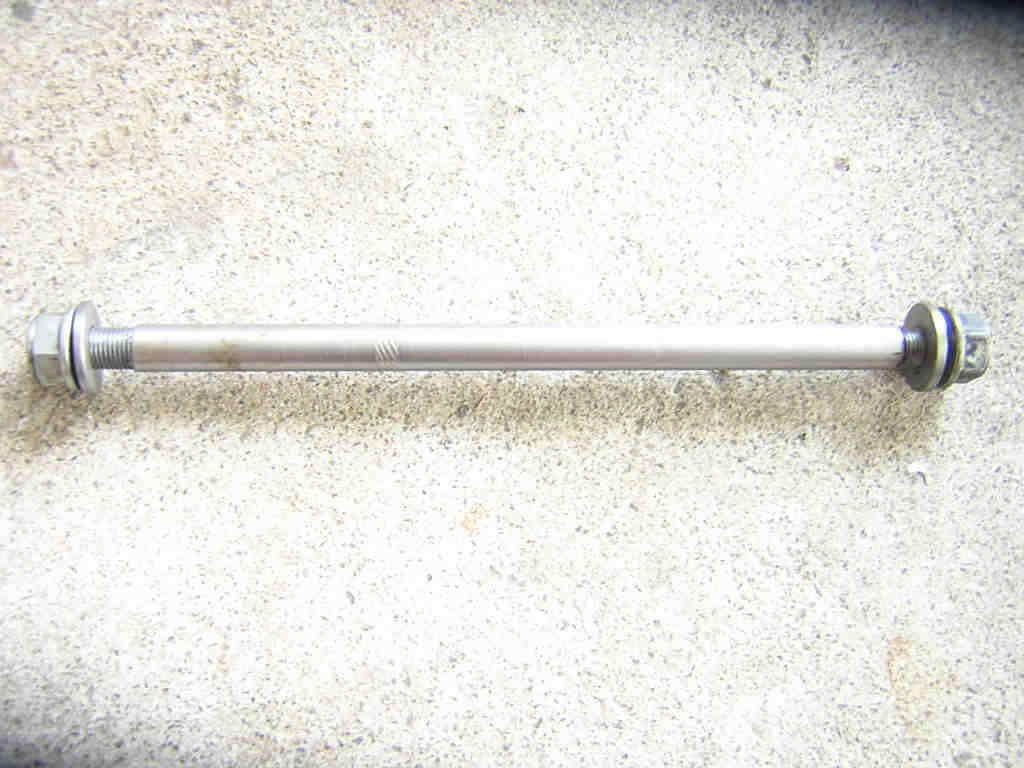

完成しました。


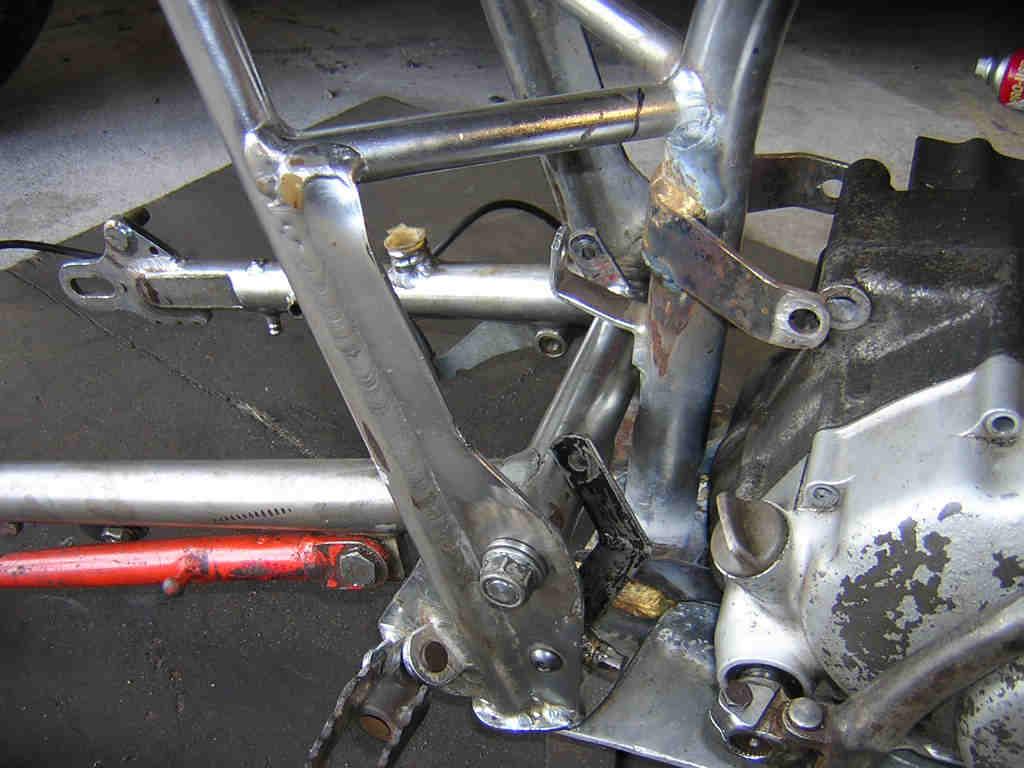

スイングアーム取り付けのネジです。
