153:ファナック テープドリル モデルF

初期のマシニング「自動工具交換つき数値制御フライス」に相当します。

ファナックはCNC部分のメーカーですが加工部分も自社で作成した「ファナックの工作機械」の初期に当たります。

よく「ロボドリル」と呼んでいます。フライスとしては半人前でもドリルなら一人前以上です。

年式は1985ごろで半導体製品の高価な時代です。聞いた話では当時¥700万円くらいしたそうです。

バイクの部品とかなら機械が古くても問題なく作成できます。

よく作る部品:アルミベース・フランジ・サポートブラケット

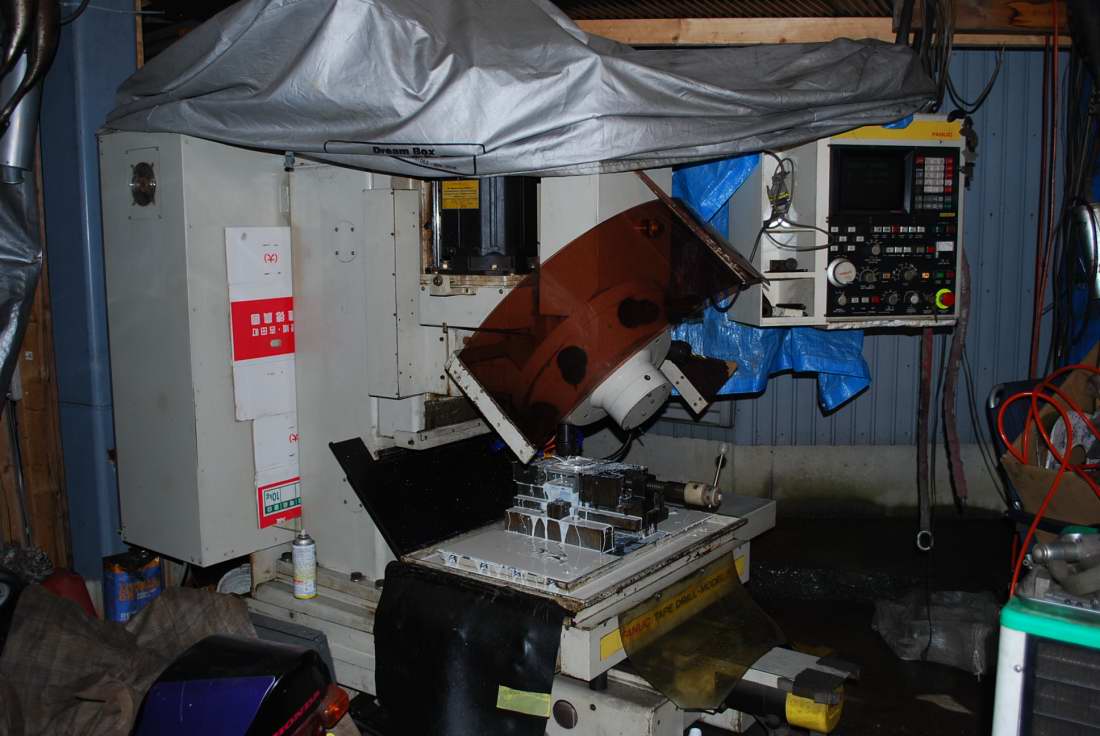

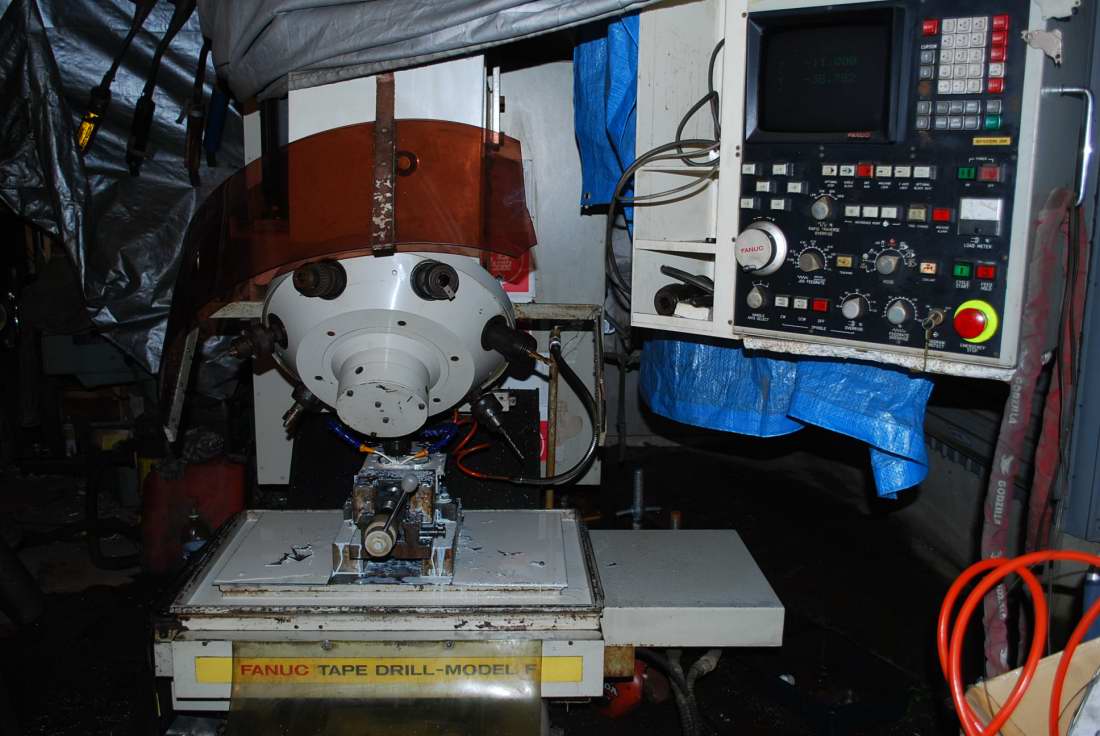

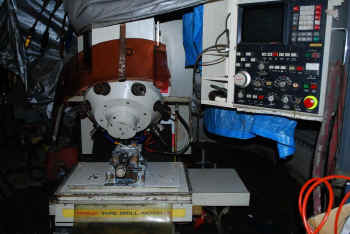

後ろの箱が制御装置 右に操作盤

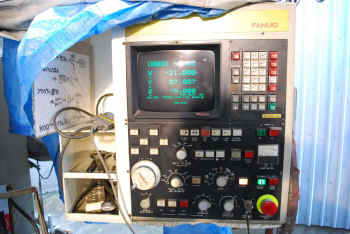

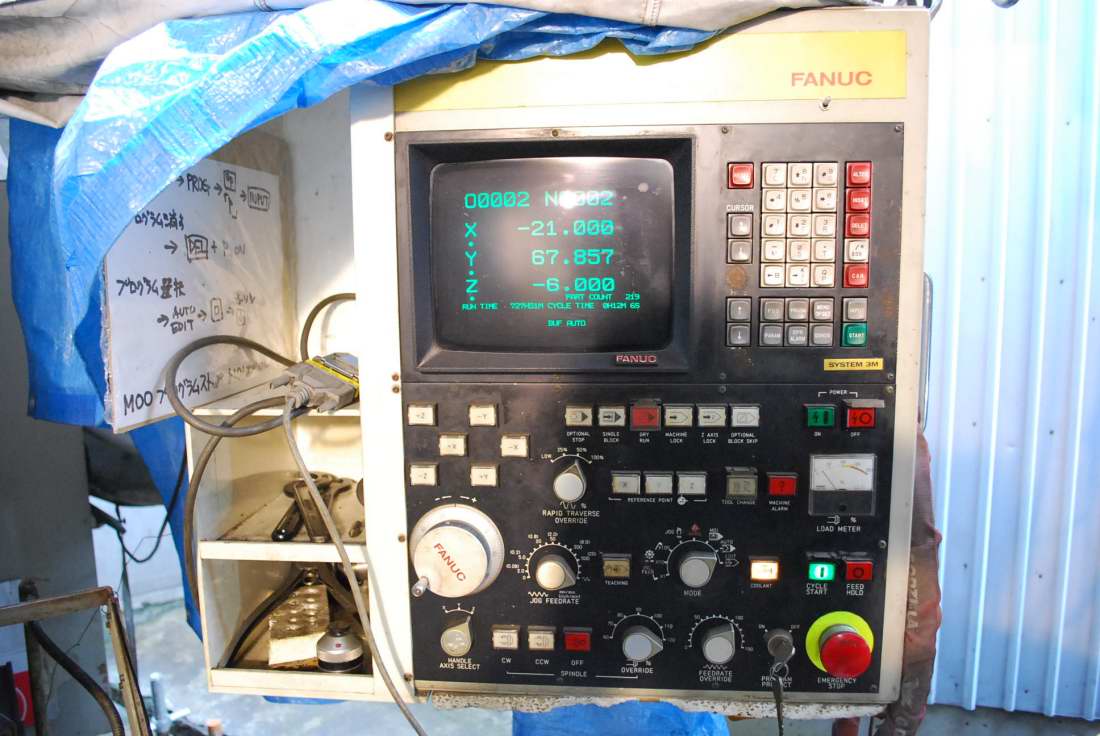

操作盤はコックピットに近いイメージですね。

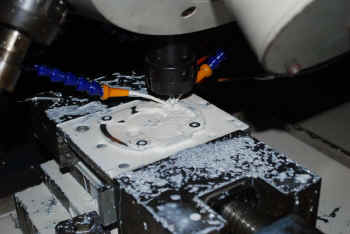

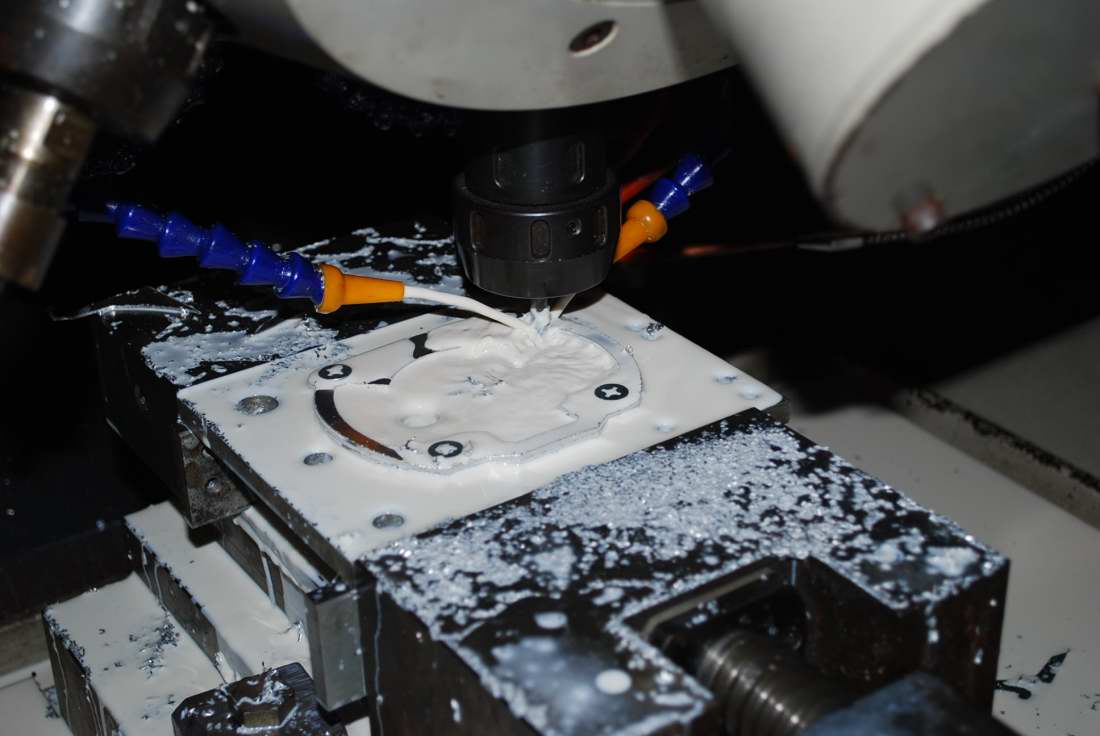

NSR80のアルミベースを削っています。

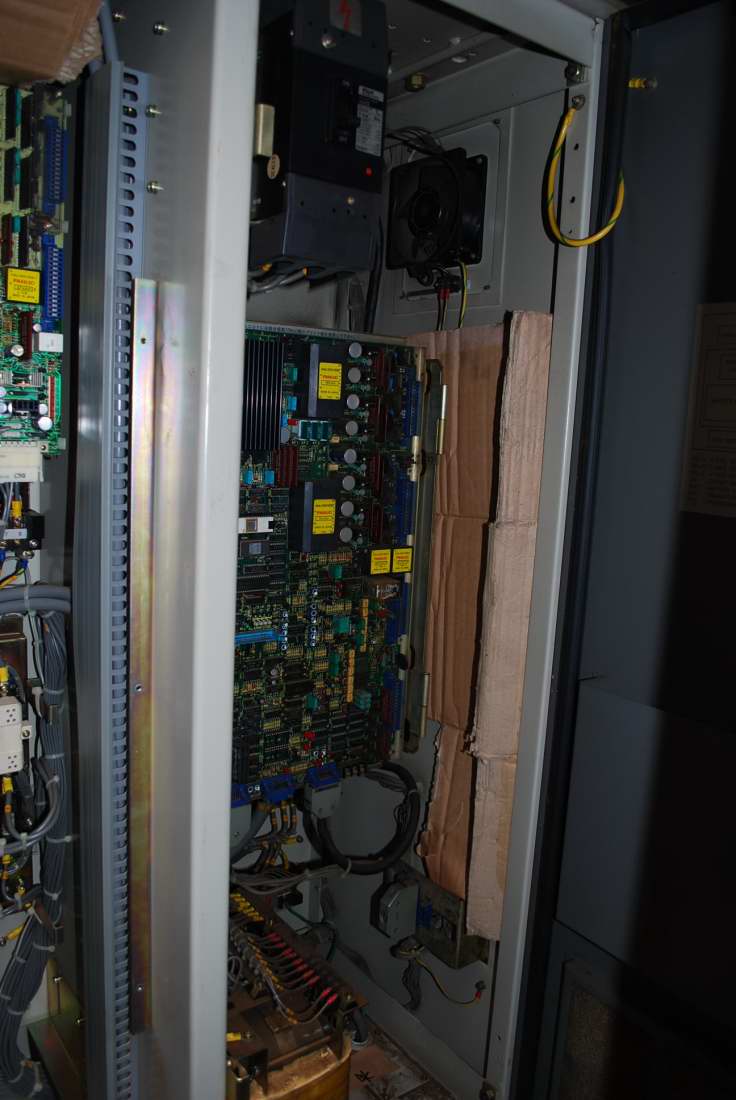

FANUC 3M 制御装置の箱の中です。

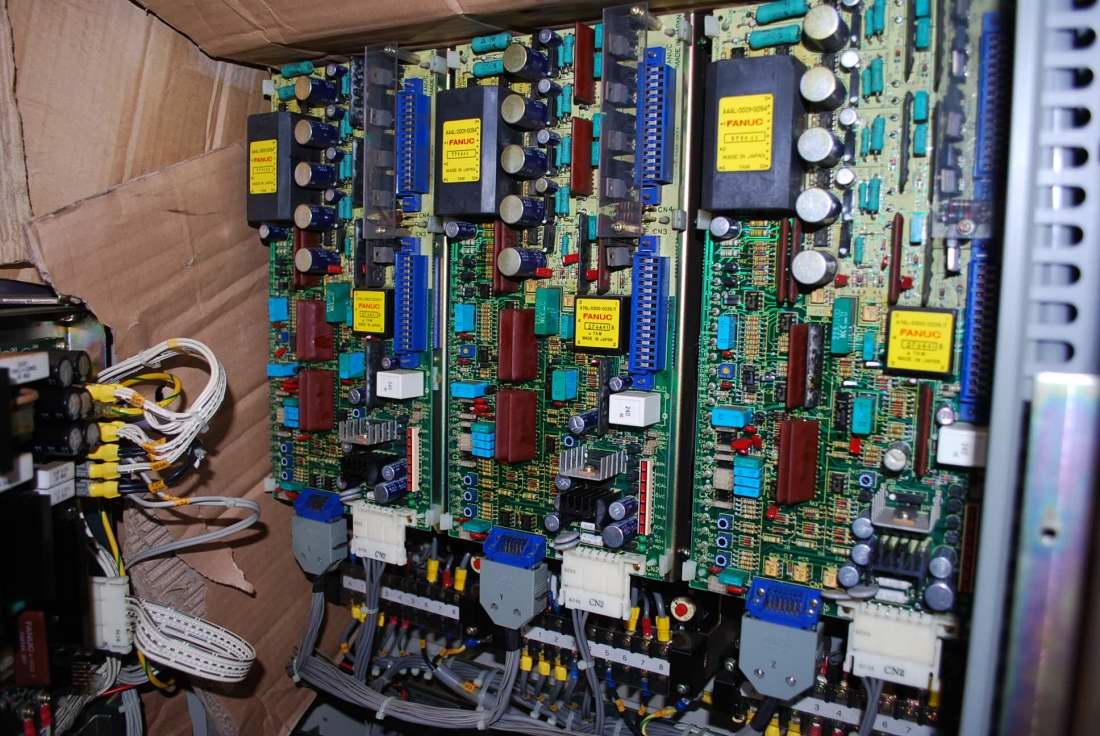

X/Y/Z軸用のサーボアンプです。

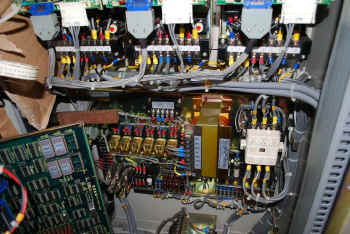

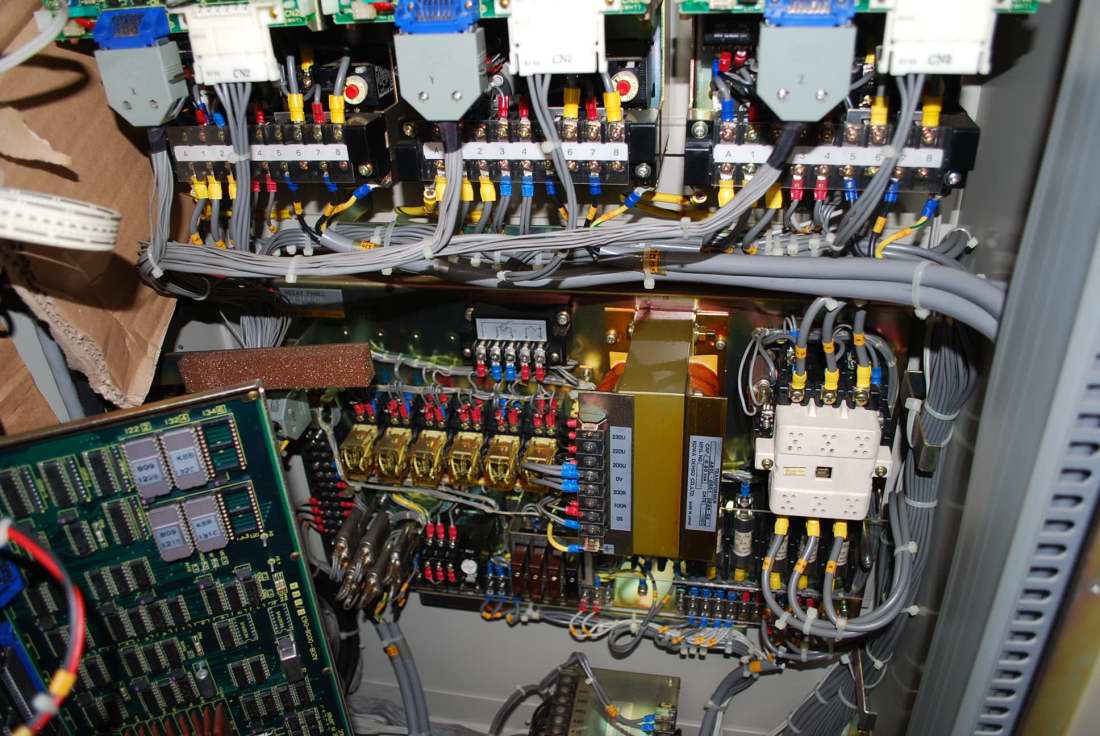

アンプの下にはリレーボード

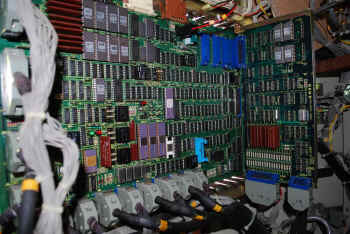

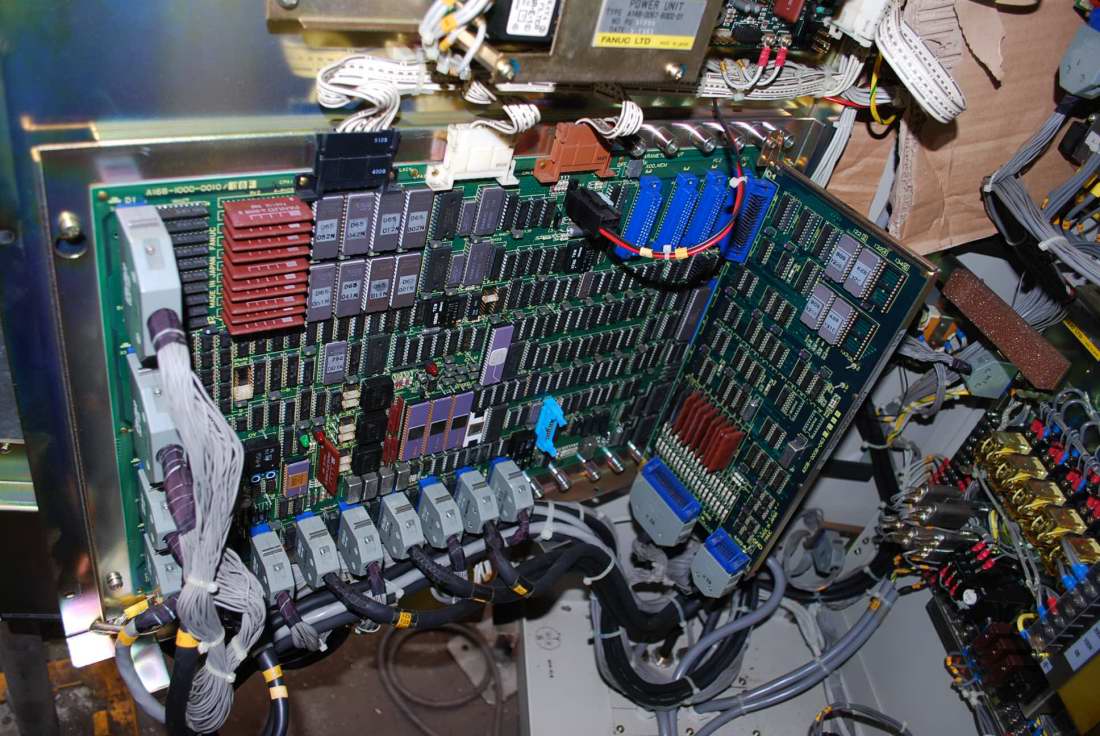

CPUボードです。




メモリは16KBでパラメーター用8KB データ用8KBです。

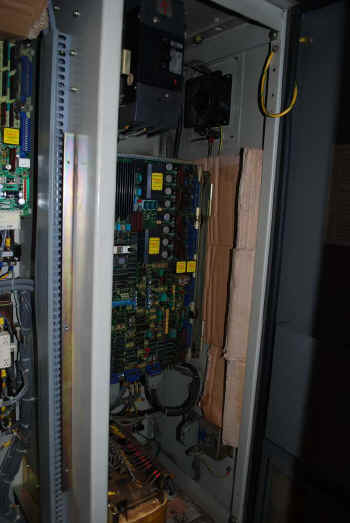

右の大きいアンプは主軸用です。




機械を動かすまでの段取りです。

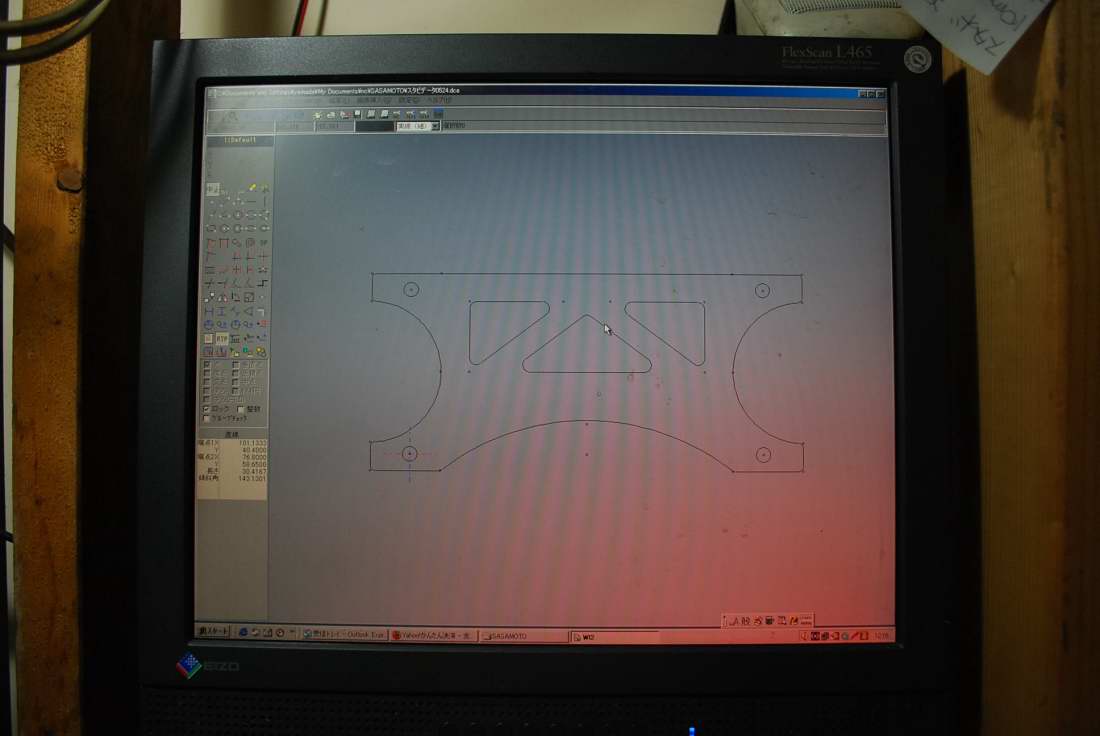

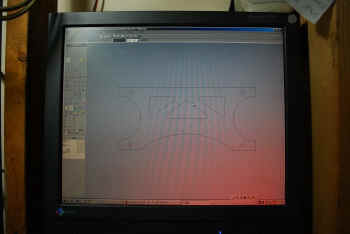

CADで図面作成します。

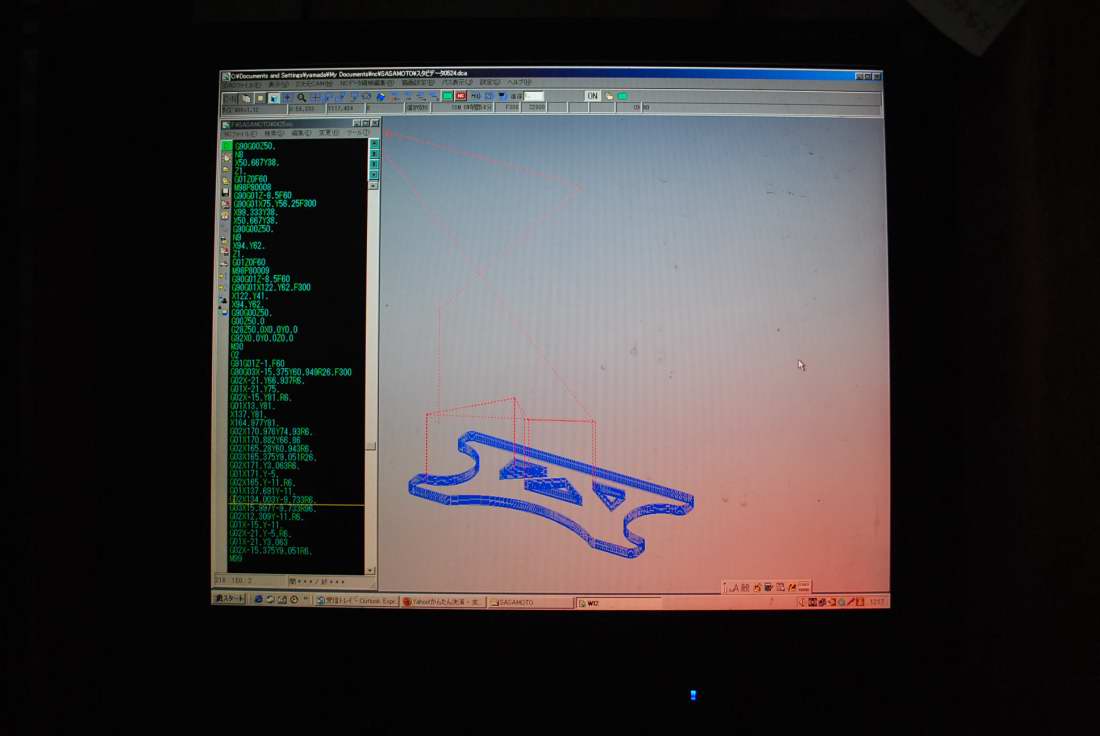

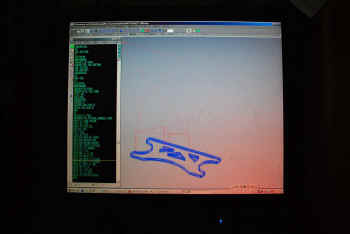

CAMでツールパス作成、ワークのセット位置、エンドミルなどもここで決めておきます。

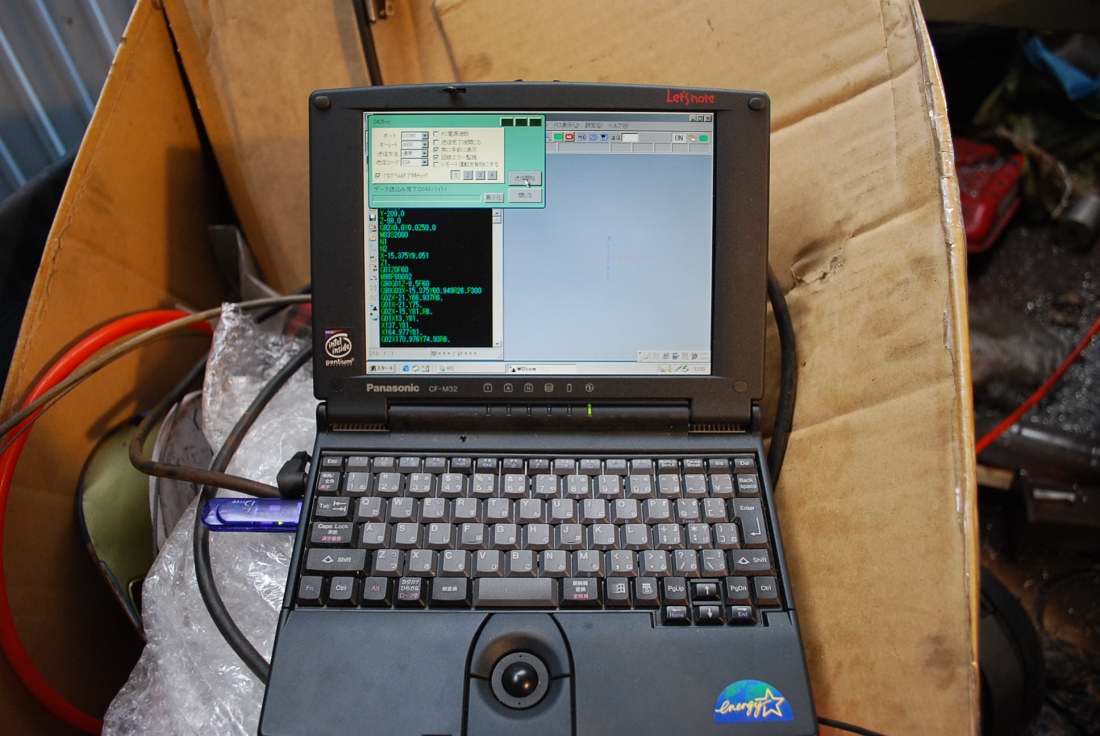

RS232Cでデータ転送。転送用のPCが高速だとエラーしました。




刃物位置や加工時間が表示されています。

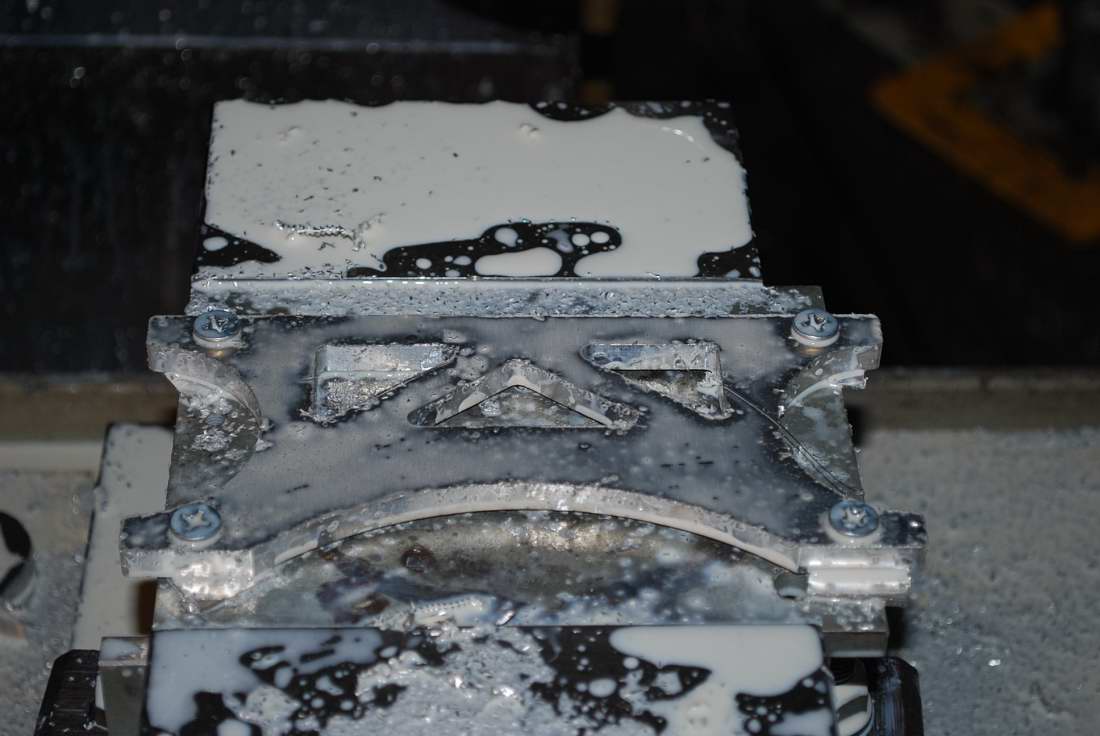

切削終了直後です。 荒取りと仕上げで70分くらいでした。

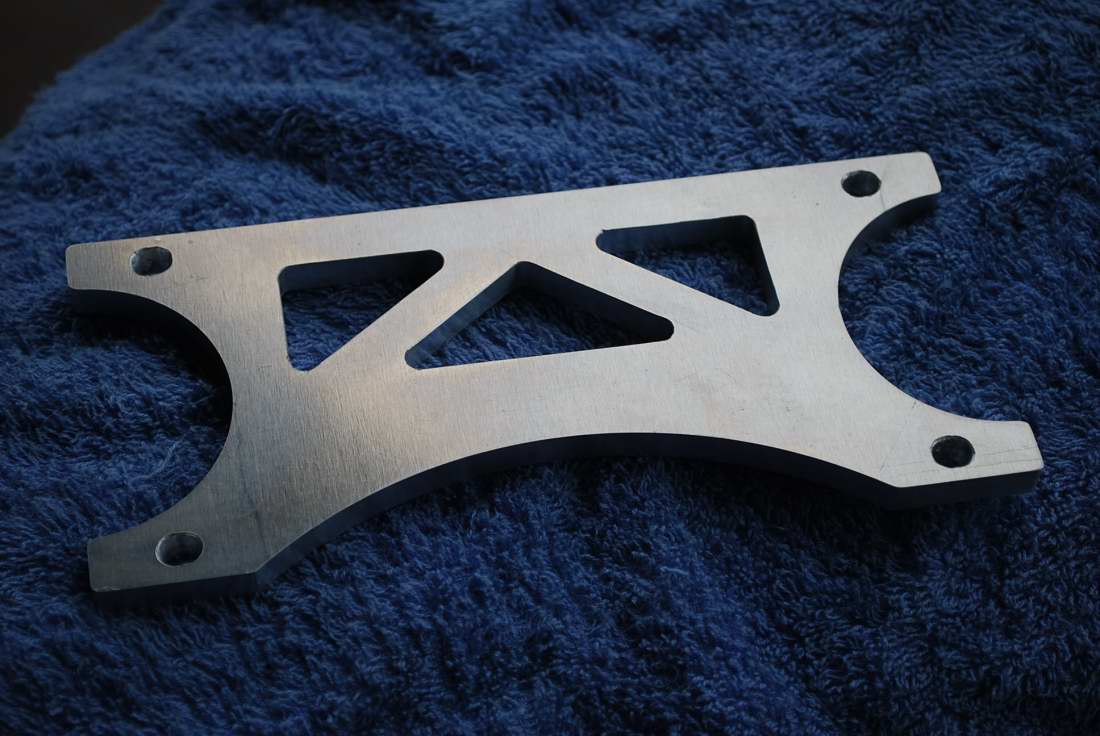

完成品
