157:アプリリアRS125 のボアアップ改

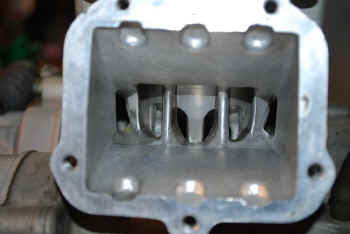

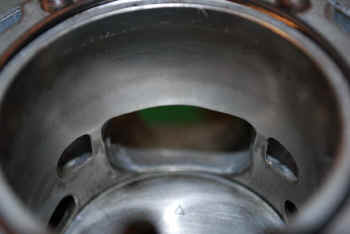

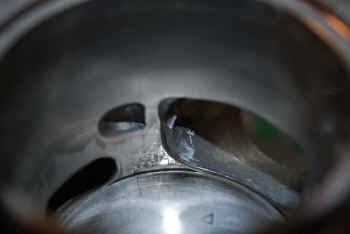

ポート加工とヘッドの作成など。



排気バルブがあるため大胆には出来ませんがそれなりに頑張っています。






ヘッド加工はシリンダー上面とセットで加工しないと蓋が付かなくなります。

インナーヘッドを新規で作成しました。


左STD・・・11.6cc ス0.4mm 右新規・・・10cc ス0.2mm


STDヘッド ベース0.5mm・・・12k ベース1mm・・・11k

新規ヘッド ベース1.5mm・・・11k ポートは195〜196度

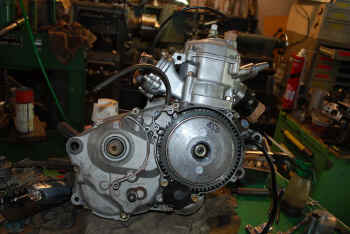

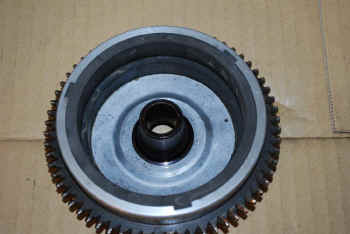

なんとチェーンは右側です。 ローターはでっかいですがアルミ製で軽量です。

軽量化希望でしたが不要です。




850gでした。

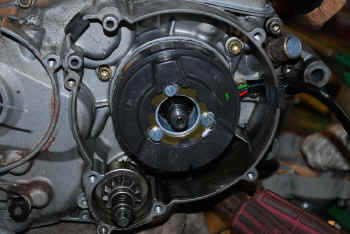

コイルは樹脂で固まってます。
