172:大隈豊和NCフライスと加工

8月にファナックロボドリルと入れ替えました。

量産はありませんのでマシニングより汎用性のあるNCフライスが効率が良いです。

1993年式でセルシオと同等の価格だったそうです・・・

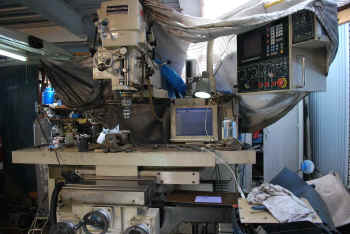

サポート作っています。機械の見た目は汎用機とあまり変わりません。

汎用機のSTM−2RにNC装置をつけた機種になります。年式は1993年

重量は2800kgです。滑りガイドとボールネジ 、主軸インバータ DNC運転

1ミクロンのマグネスケール使ってのクローズドループ! 高級です(笑)

でも制御装置がファナックではないので人気が有りません。

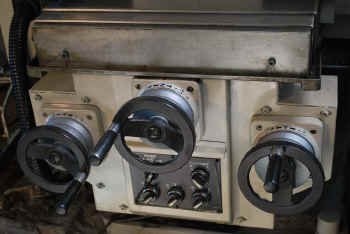

3軸独立で手動でテーブル移動できます。最小移動量は0.001mm 0.01mm 0.05mmから選択できます。

数値は右上の画面で確認できます。

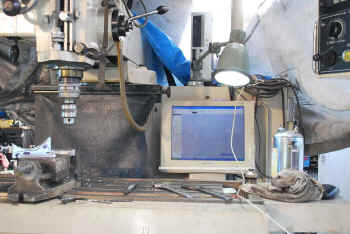

自動運転にはPCが必要なので隙間に設置しました。CAD CAM データ転送がその場で出来て

効率よいです。




削り中

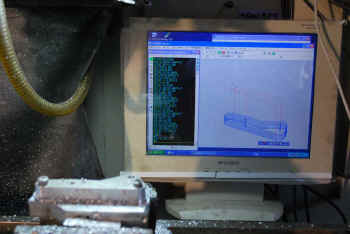

30分程で出来ました。画面の加工物になります。




裏面こんな感じ




出来上がり。






制御盤のなかまたお見せします。

左側NC装置 右側サーボアンプ マグネットスイッチ

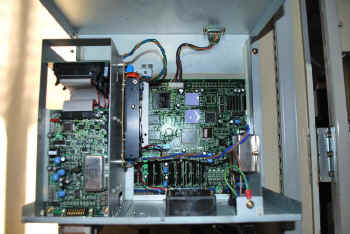

鉄カバーを外すとノートPCくらいの小さい基盤になっていました。

コストダウンはそれほど感じません。




左の基盤はリニアスケールのI/Fです。

ソニーのNC装置です。

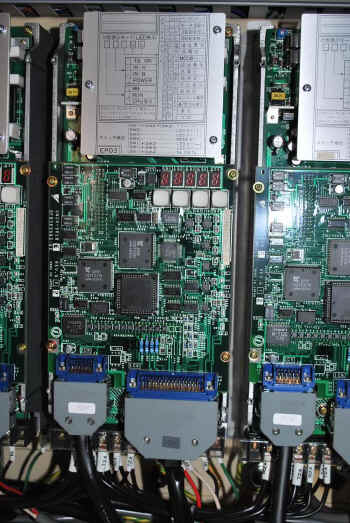

サーボアンプはNC装置より古い世代の部品で構成されています。

3年遅れてる感じ? 信頼性は逆に高いです。
