193:TZR50・DT50 角シリンダーボアアップ

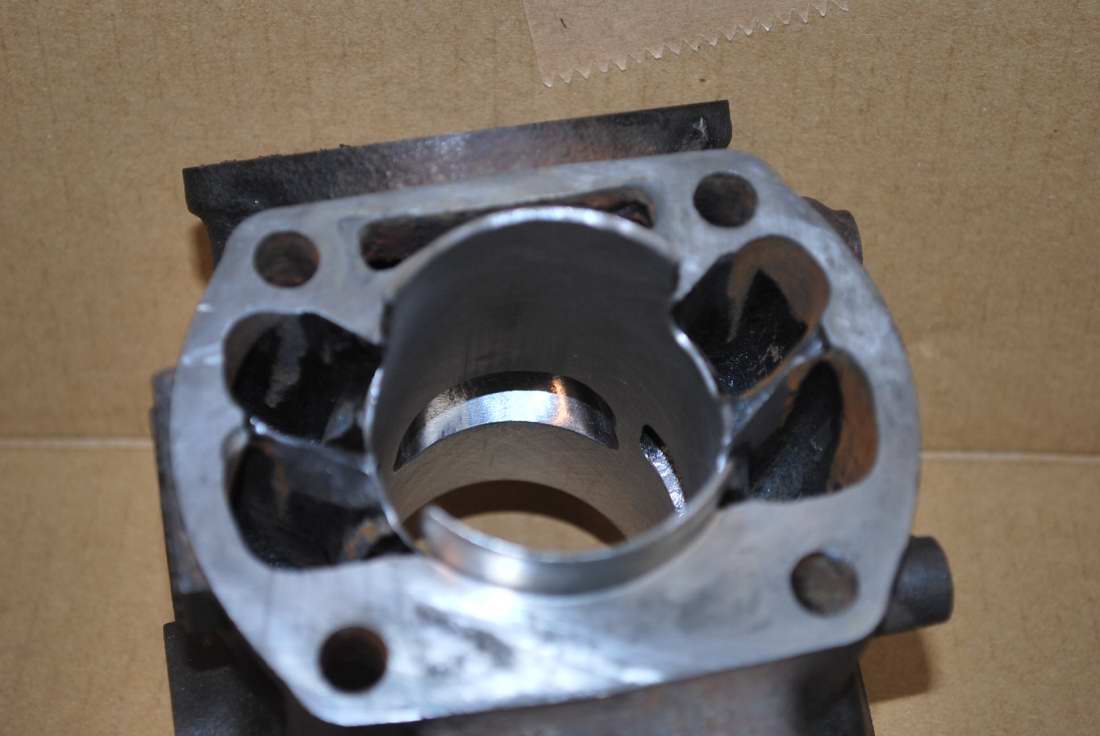

旧RZ系の角シリンダーのボアアップです。

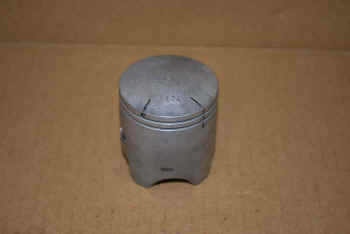

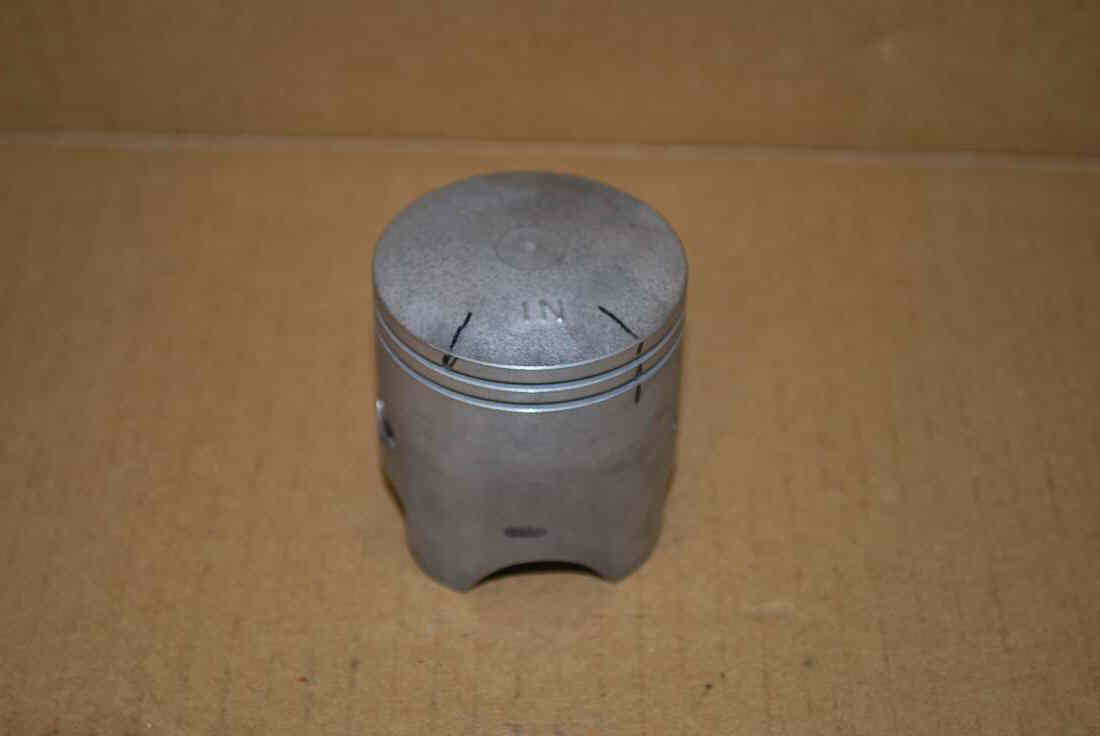

ピストンはNSR50ボアアップ用46mmを使いました。

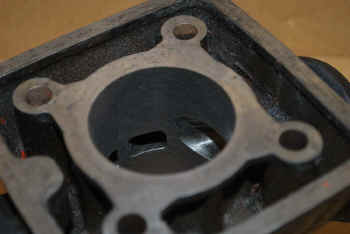

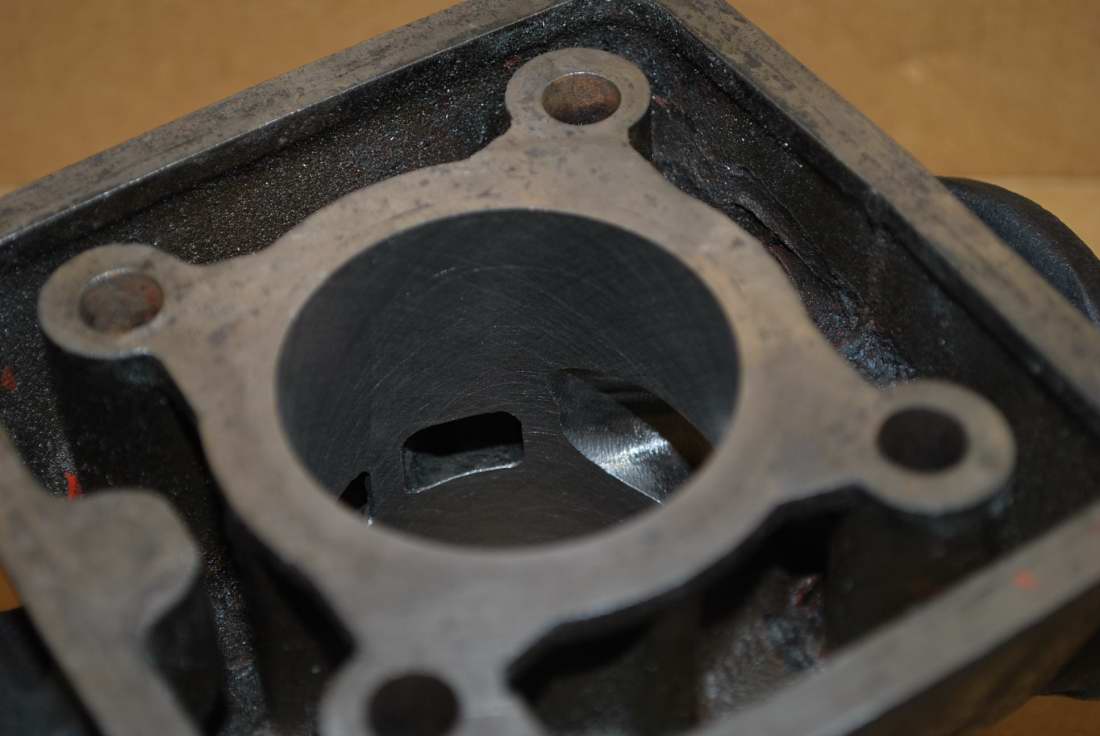

オーナーさんがノーマルボアのときポート削りすぎてリングが飛び出したそうです。




少し広い感じですが山形にして当りを減少するイメージです。

速さは期待できると思います。




このシリンダーですと45〜46mmくらいが丁度です、

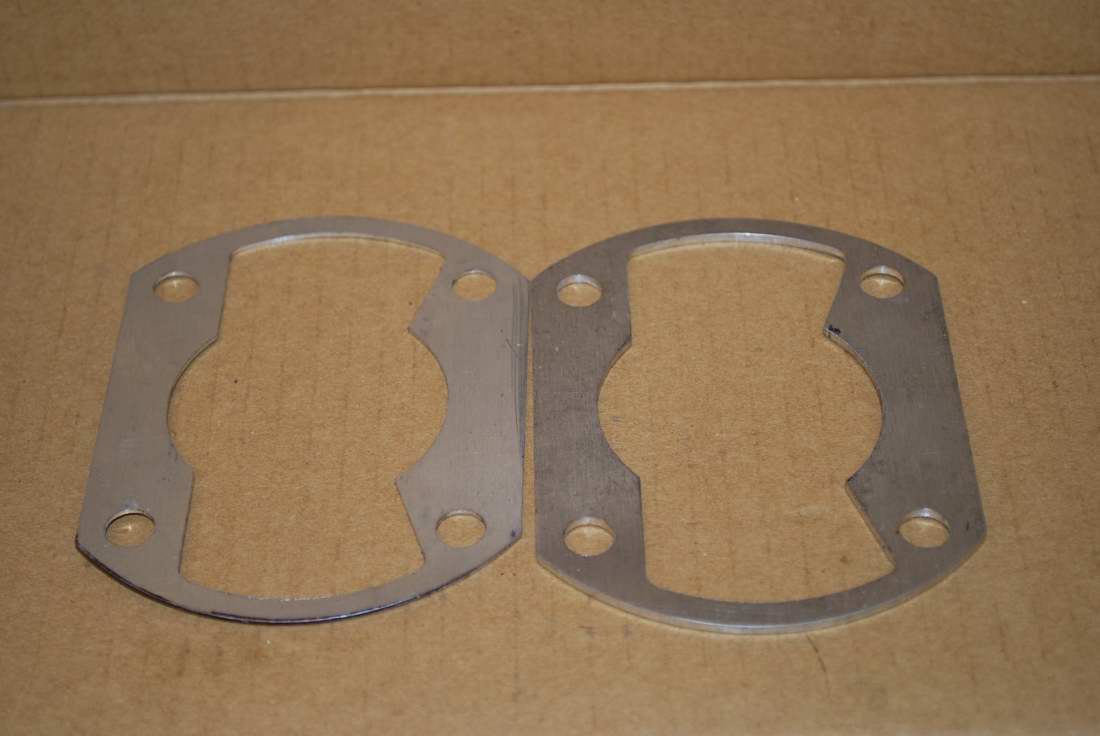

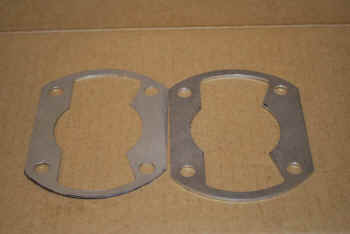

アルミベース1mm+2mm 合計3mmで使用します。

調整の幅もあります。

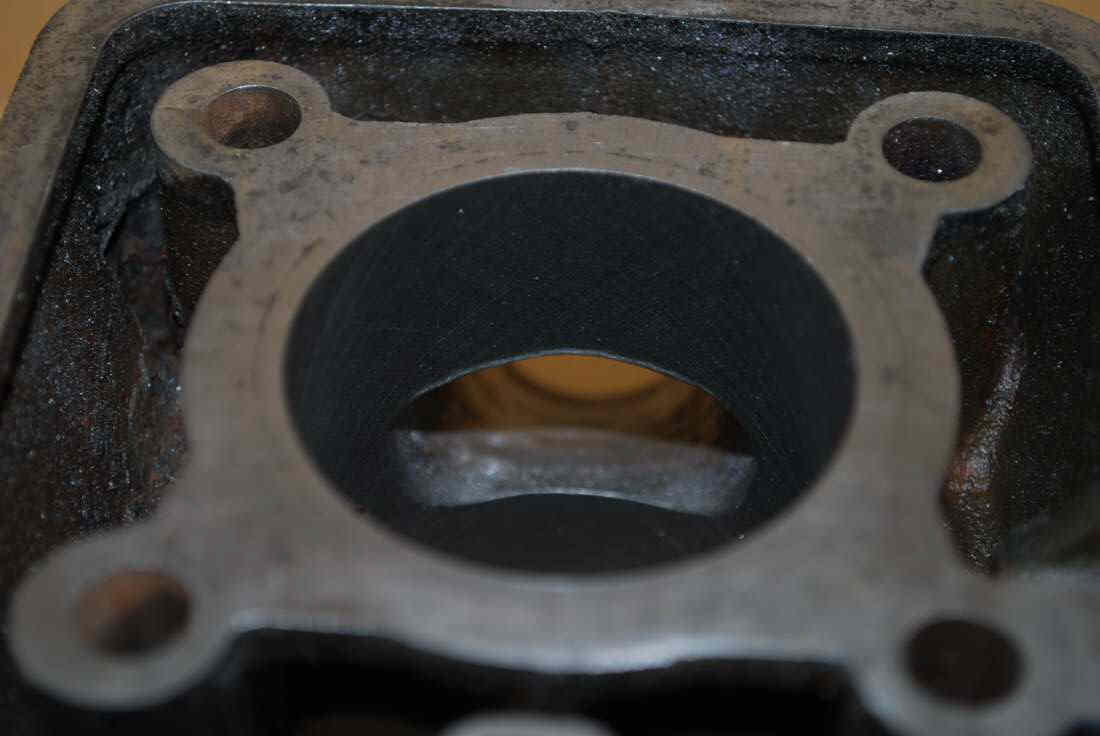

吸気スカートがシリンダー下部に急に当たらないように半円加工。

吸気効率もアップです。*中間トルクのアップ  裏側ベアリングが入るところを削ります。

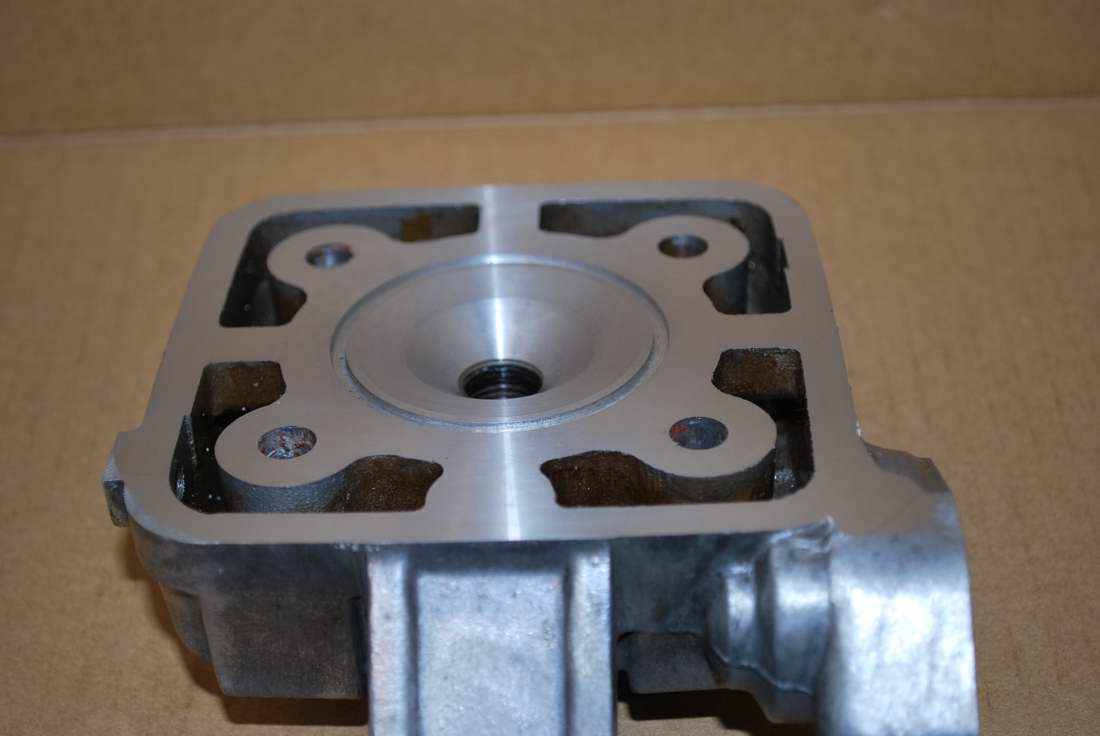

ホンダ系のピストンにあわせスキッシュテーパ12度 容積5ccほど




***インプレ***

*ベース2mm位だと相当速いらしいです。
