20:圧縮もれ研究



NSRはもう大分古いので色々トラブルが出ています。

圧縮漏れは頭痛いですね・・・

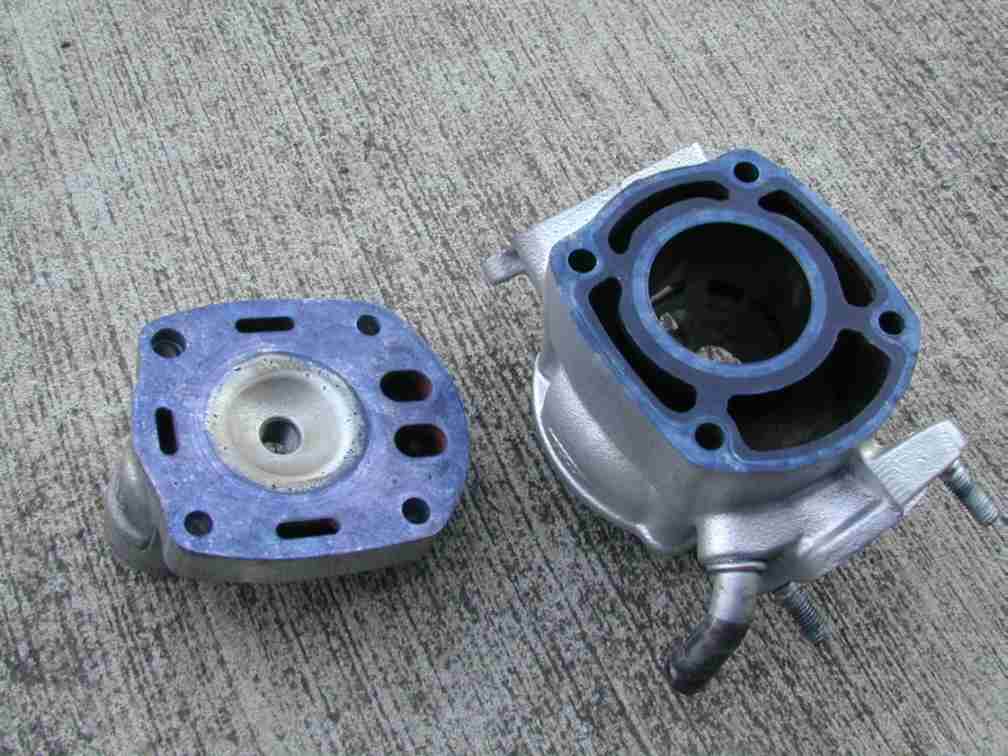

圧縮もれするというシリンダーとヘッドです。

表面にインクを塗ります。

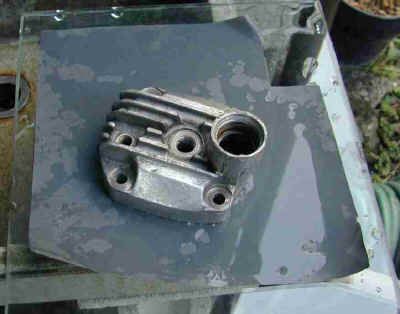

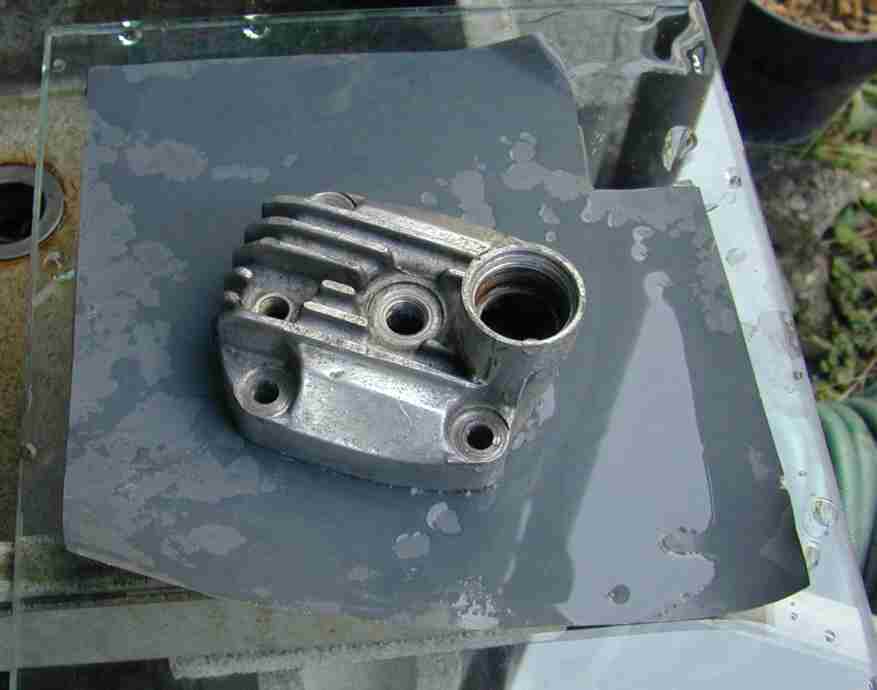

ガラスと耐水ペーパーで平面チェック

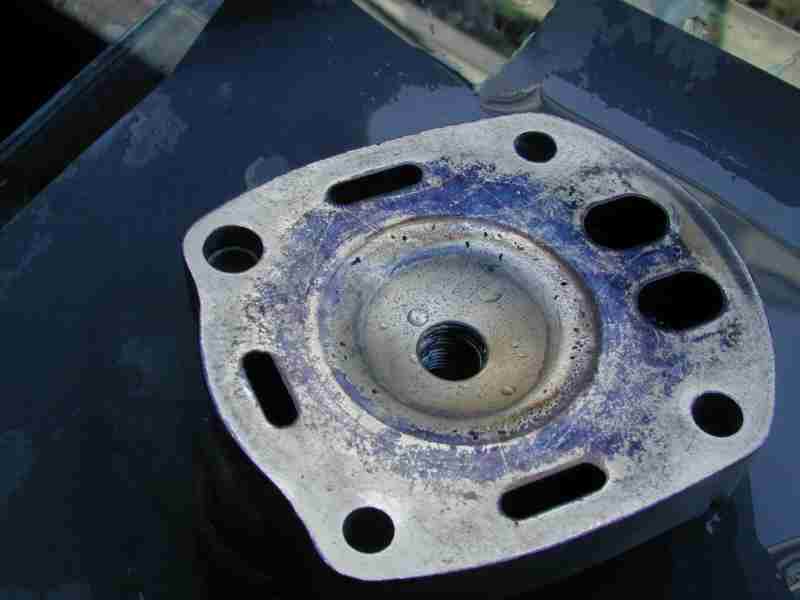

中心部が凹んでいます。

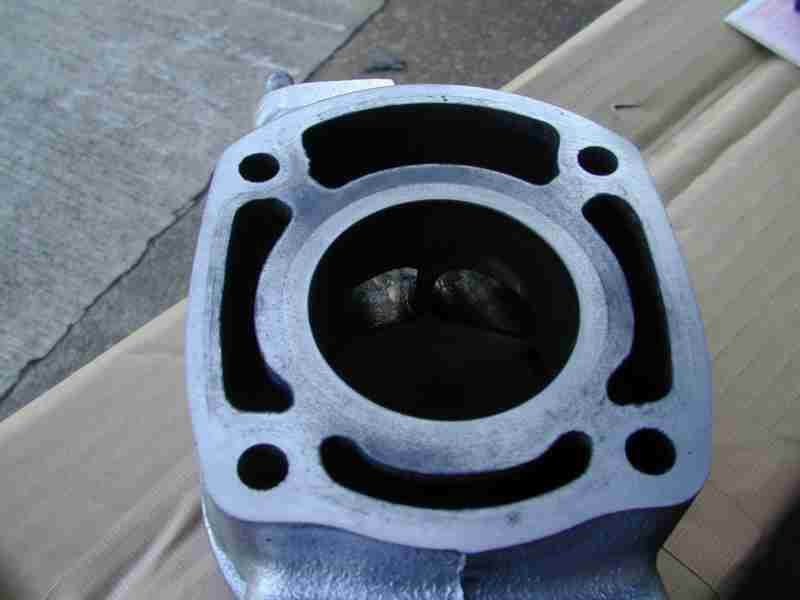

シリンダー側は平気みたいですね。

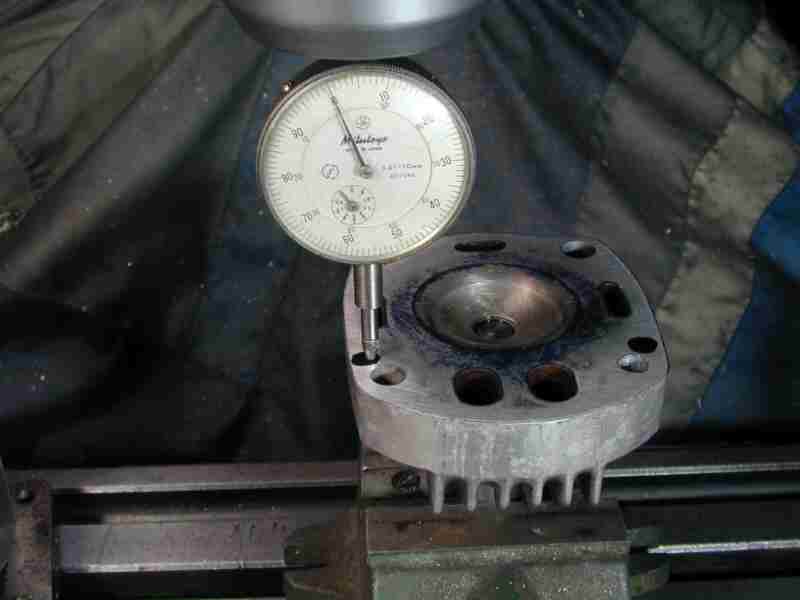

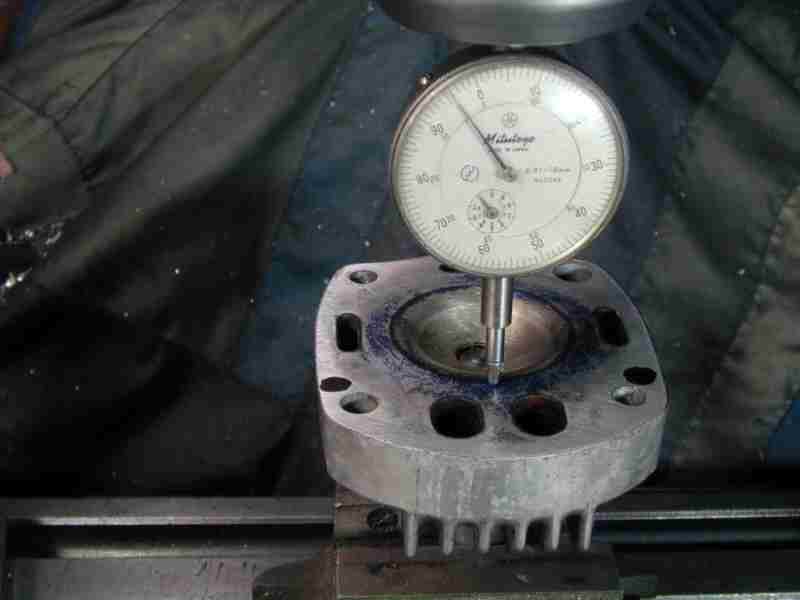

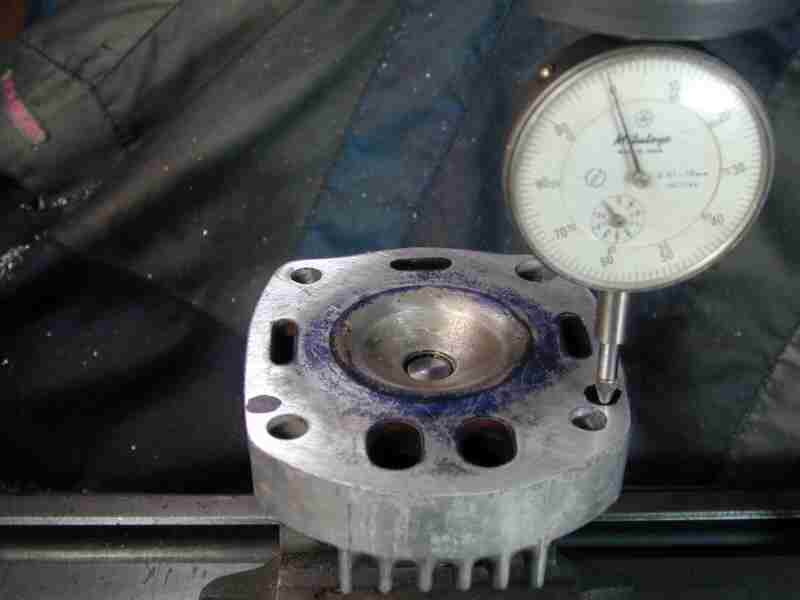

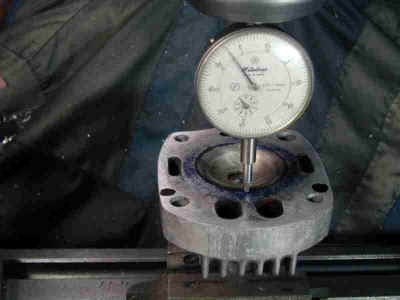

ダイヤルで測定すると中心部の凹みは0.05mmくらいありました。






ヘッドを面研磨して平面に修正すればおそらく大丈夫かと思います。
