224:NSR50/80 ワンオフリードスペーサ



結果については以前お知らせしています。

今回は作り方の説明です

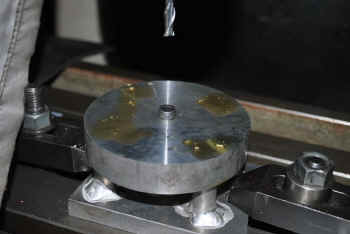

厚さ18mmの丸棒をセット 中心で固定します。




取り付け穴を4箇所あけます。

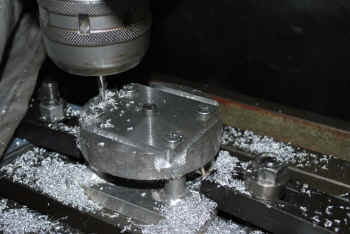

ねじで固定して 外周の切削

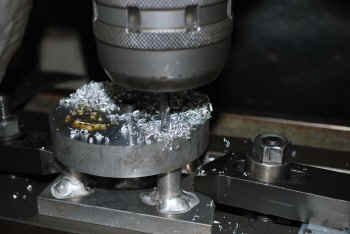

仕上げ切削 内側に段をつけます

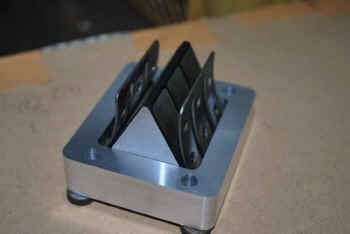

出来ました〜

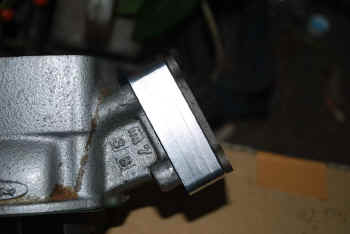

つきました〜




こんな感じです。 エコノミー仕様の2枚組仕様もあります。
