239:プロアーム ハブ加工

以前にもやりましたが資料が少ないので確認用です。

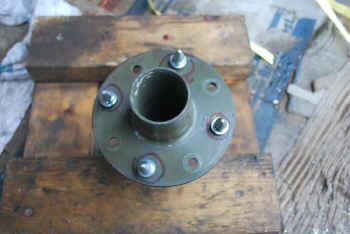

ドライブピンを移動します。PCDは100から85mmになります。




穴埋め 焼き入りすぎ注意

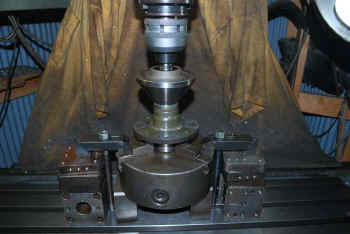

センターだし




結構硬くなってます。 10.1mm〜10.2mmの仕上がりで問題なし

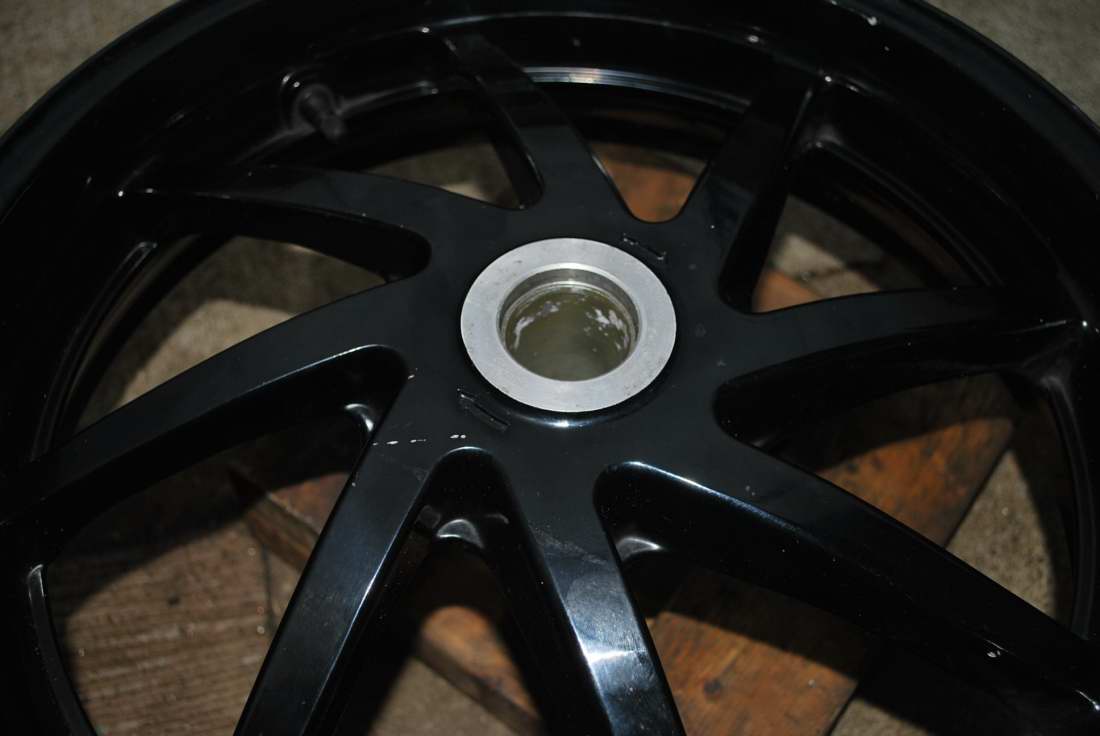

最終位置はホイールに入れて抜ける位置で固定。

適当にやると抜けなくなる。
