258:TZR50R TZM 45mmボアアップ



TZR 4EUは時々作成しています。

今回気が付いたのはピストンが下まで下がらないですね〜?

無視してポートタイミング合わせれば出来ないことはないですが、

3mmアルミベースで調整しました。

ヘッドスキッシュが広くなりすぎるのでシリンダー上面1mm切削もしています。

48mmくらいまでボアアップできるのも魅力ですね。



リング合口もまずOKです。

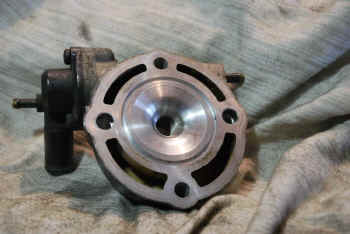

Oリング S−53 専用ヘッド






ピストンはNSR50ボアアップ用を使用。
