266:TZR50R 4EU デイトナボア改修

デイトナボアアップ47mmベースです。

ピストンはKSRU用が47mmで互換性があります。

ノーマルベースのボアアップと若干仕様が異なるので製作メモになります。

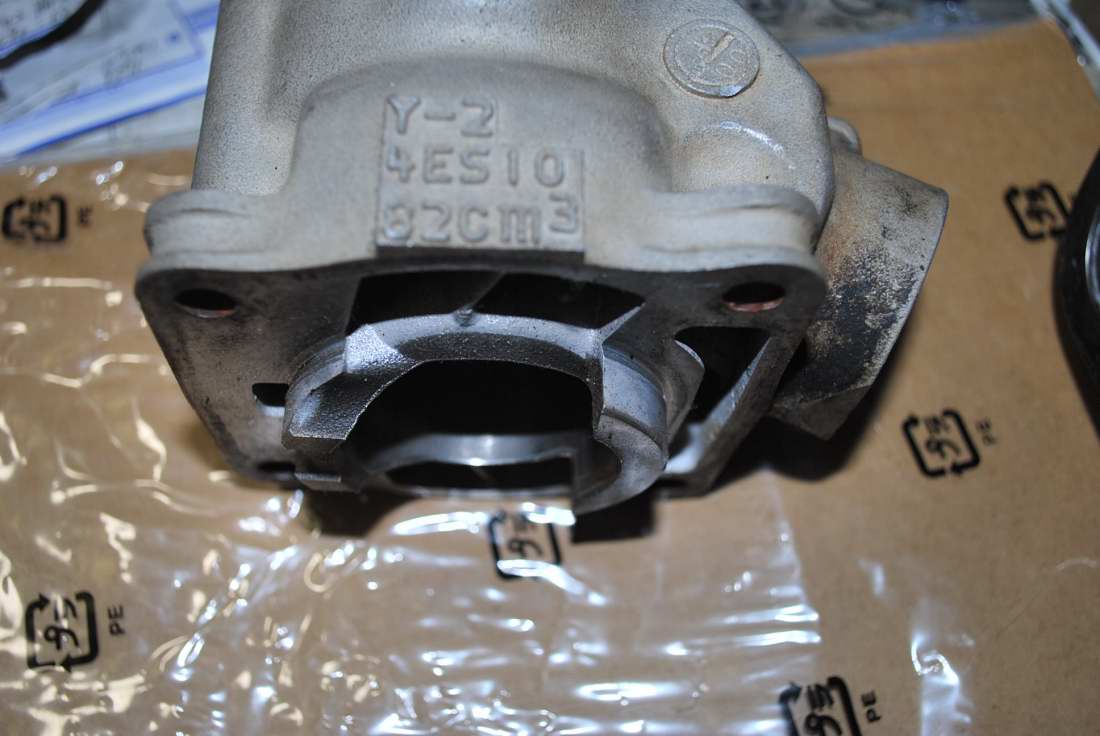

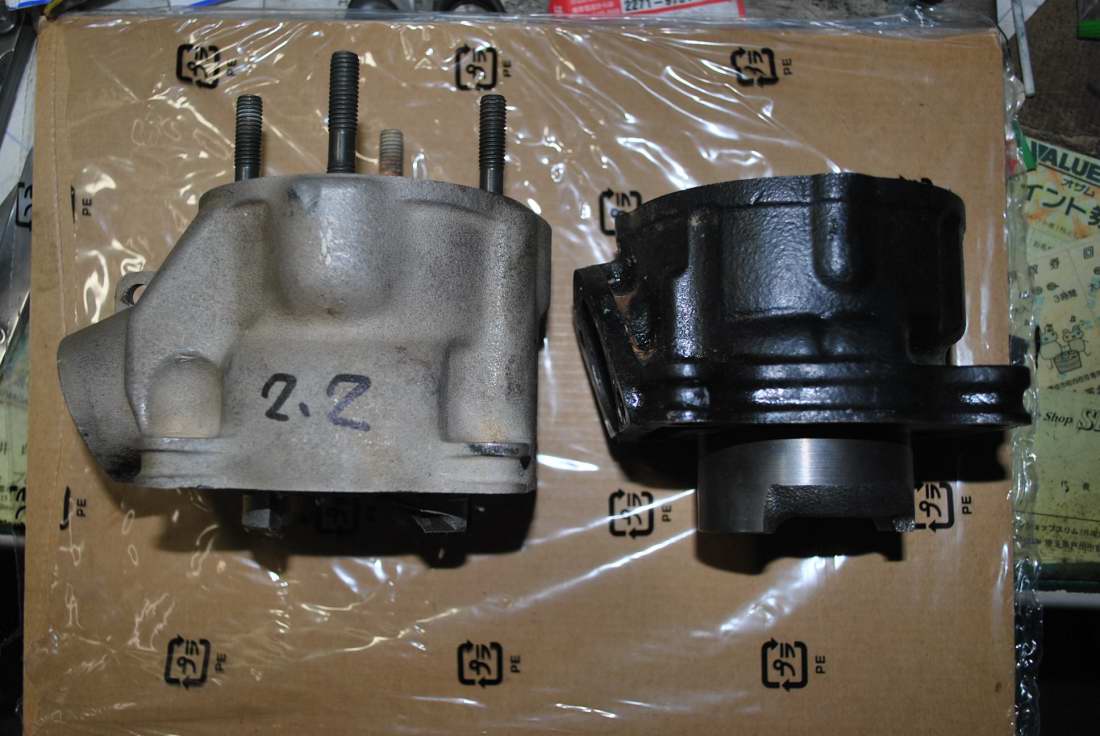

YZ85とのシリンダー比較

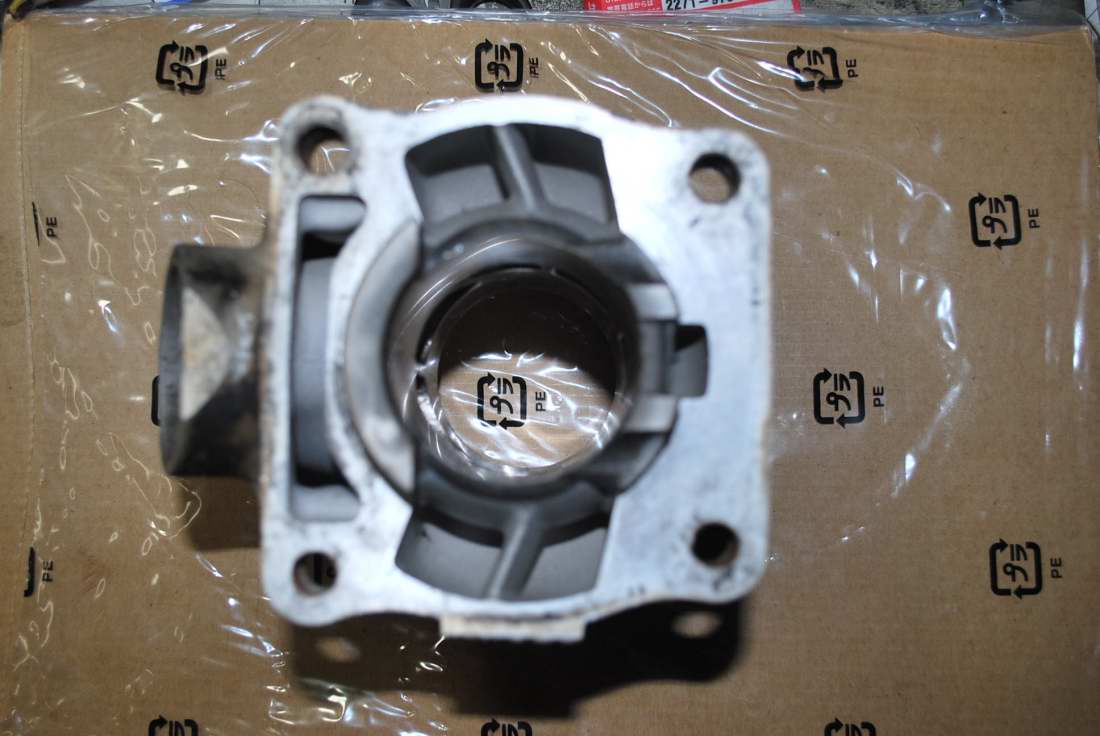

YZ85

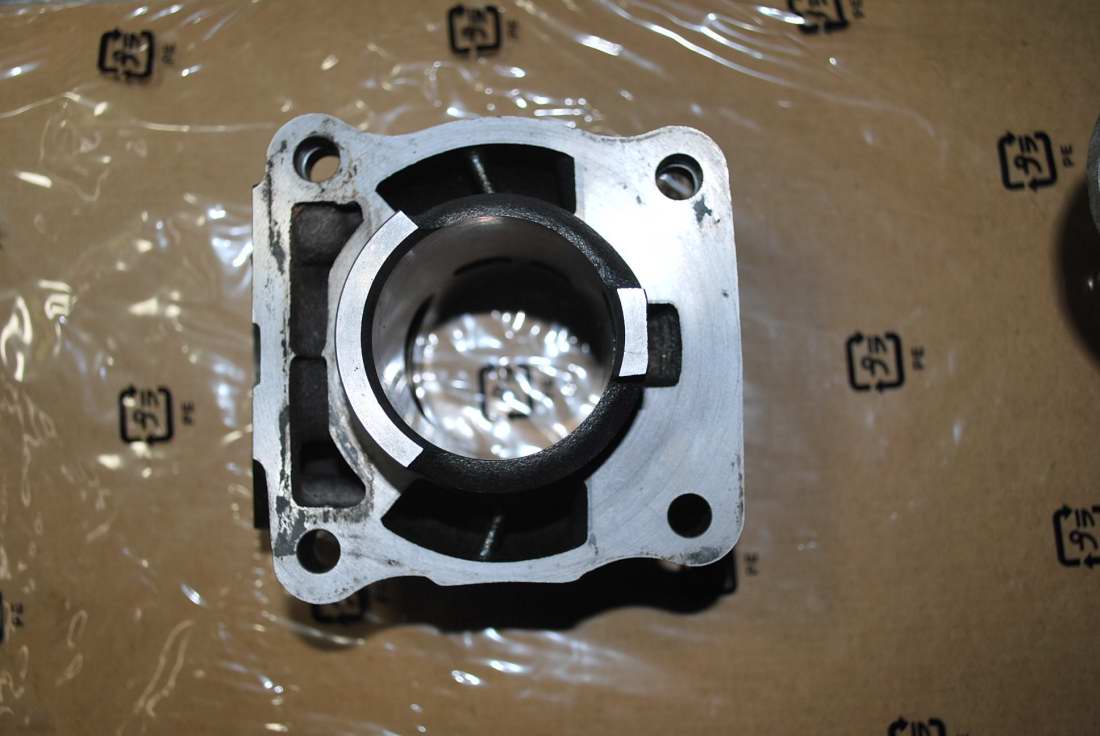

TZR デイトナ

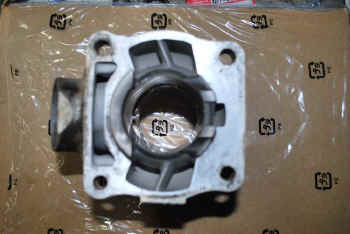

YZ85

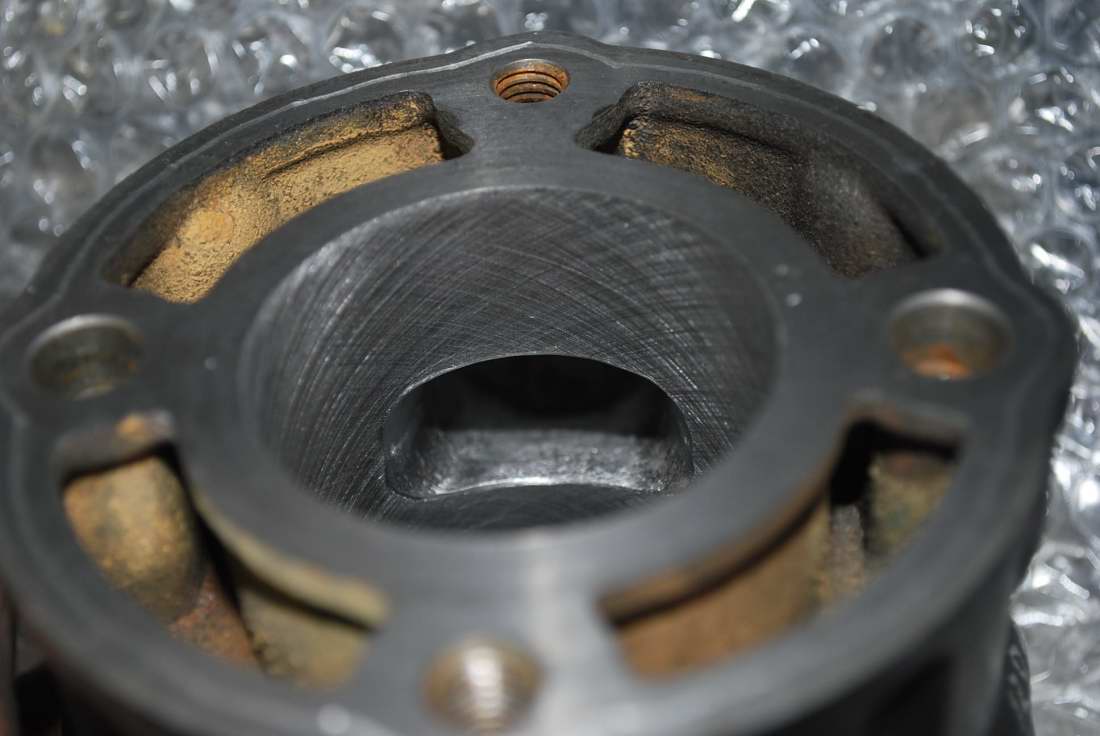

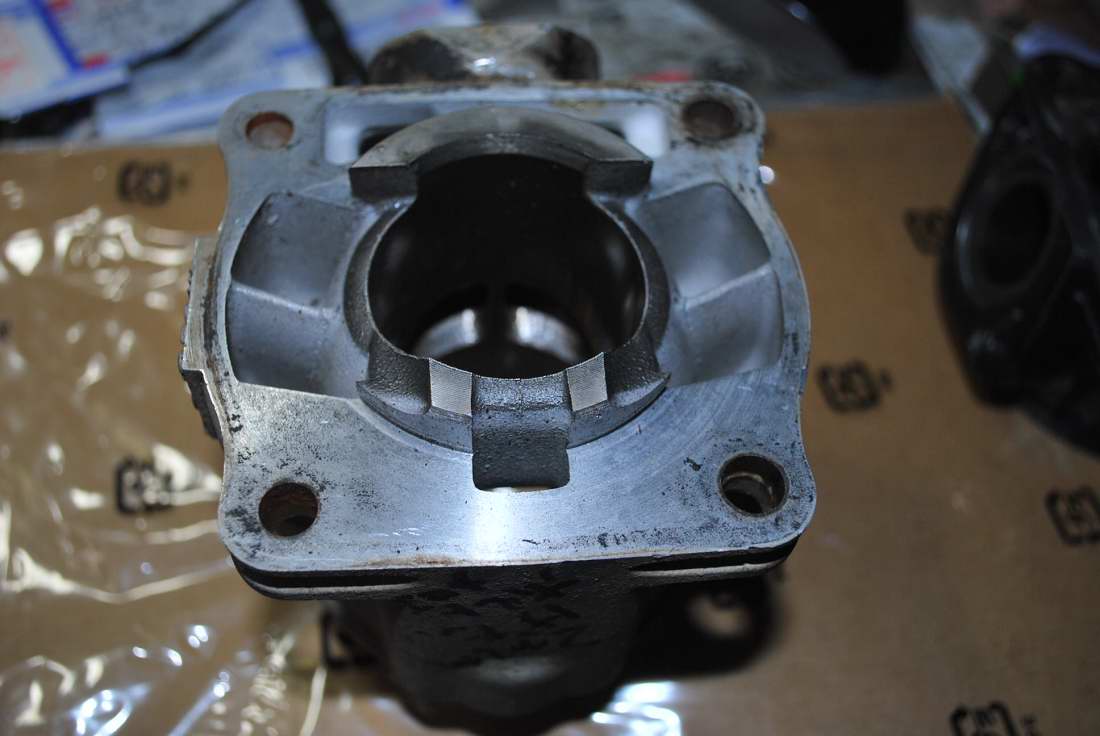

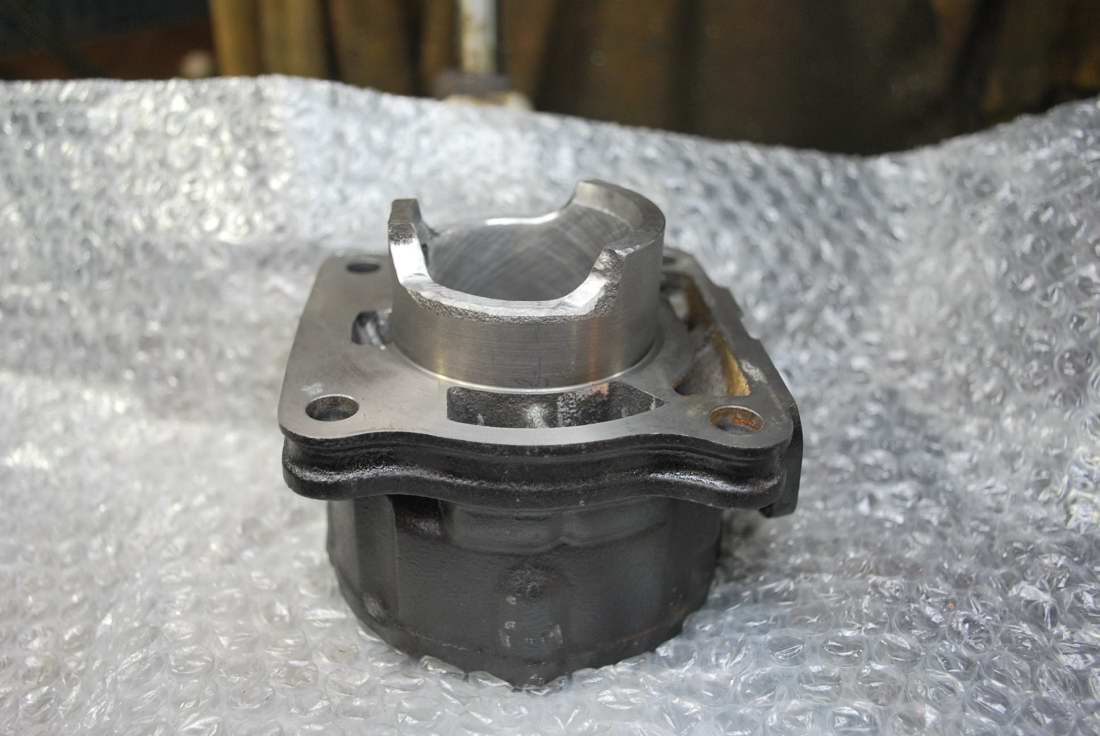

こんな風に改修しました。21.5 31.3





スカートも少しカットしました。

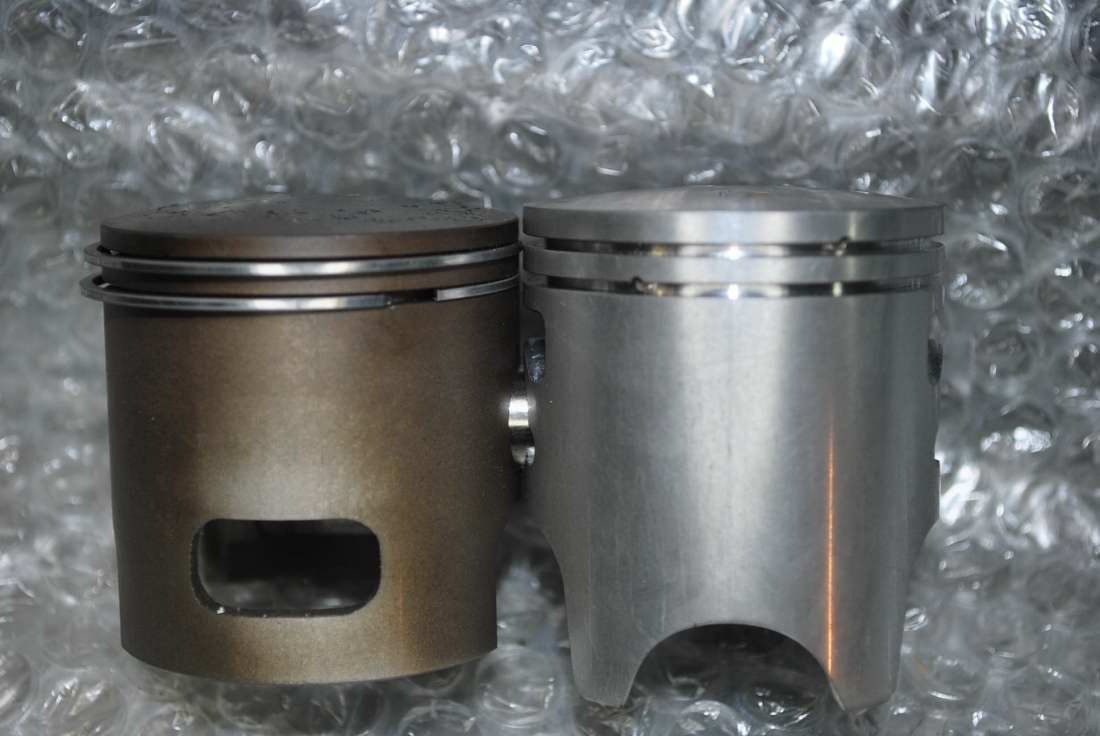

デイトナピストン    KSRピストン (吸気はカットしました)

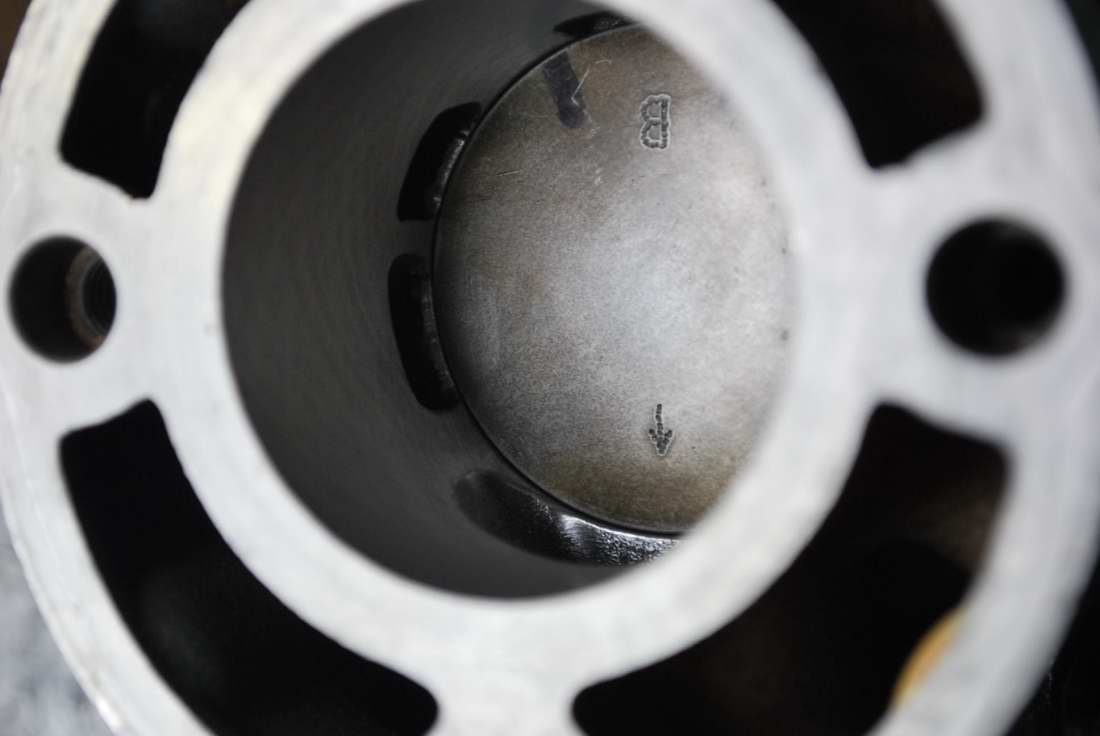

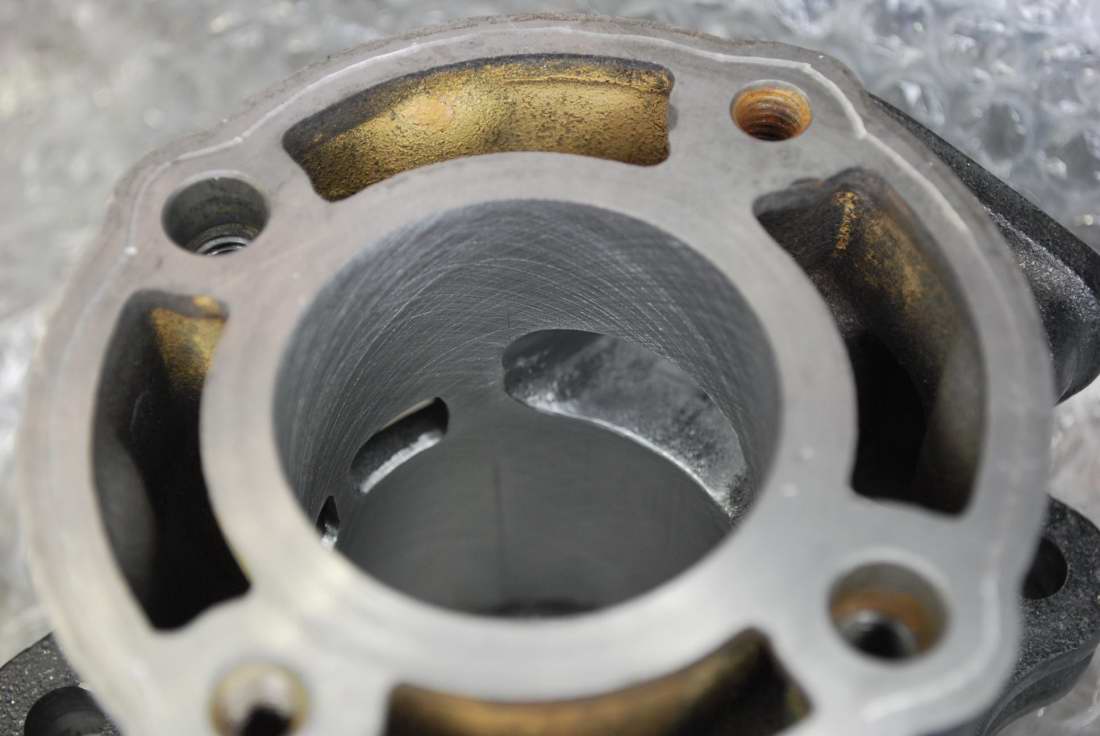

このシリンダーでは下死点でポート開きます。

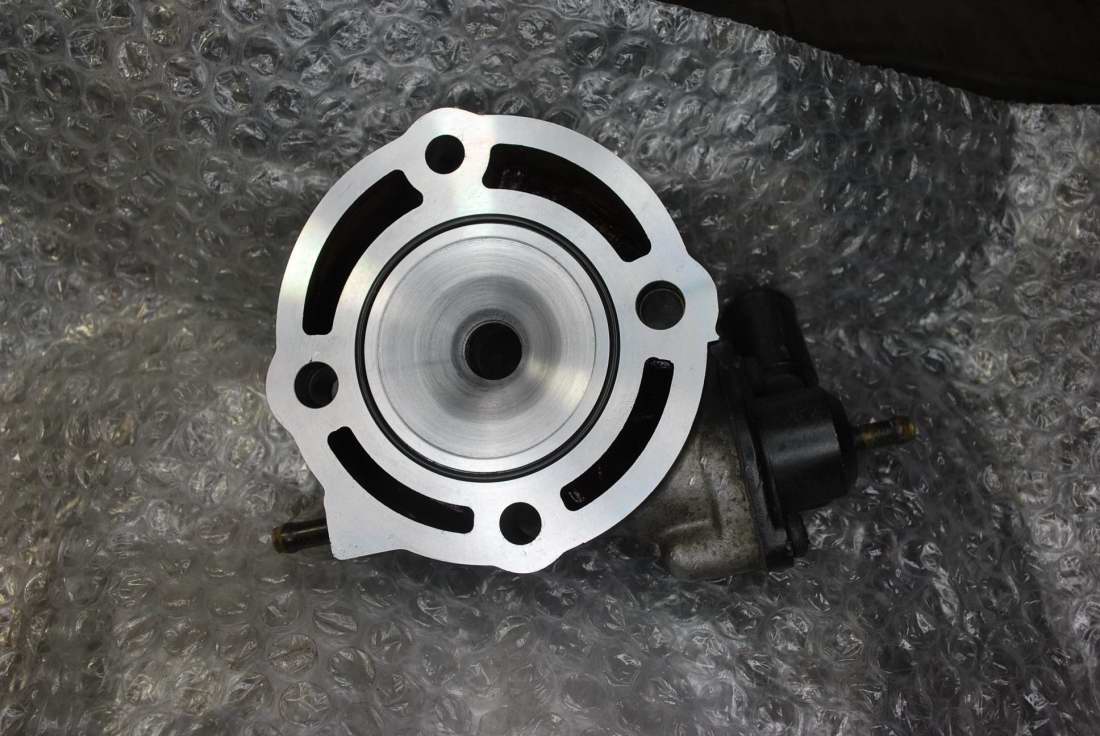

50ccのヘッドはつかえないので専用にスキッシュエリアを持つ

形状に変更しました。 ヘッドはOリングです。as568-034

ベース0.5mm 6.1cc スキッシュ0.5mm
