28:ホイールの加工

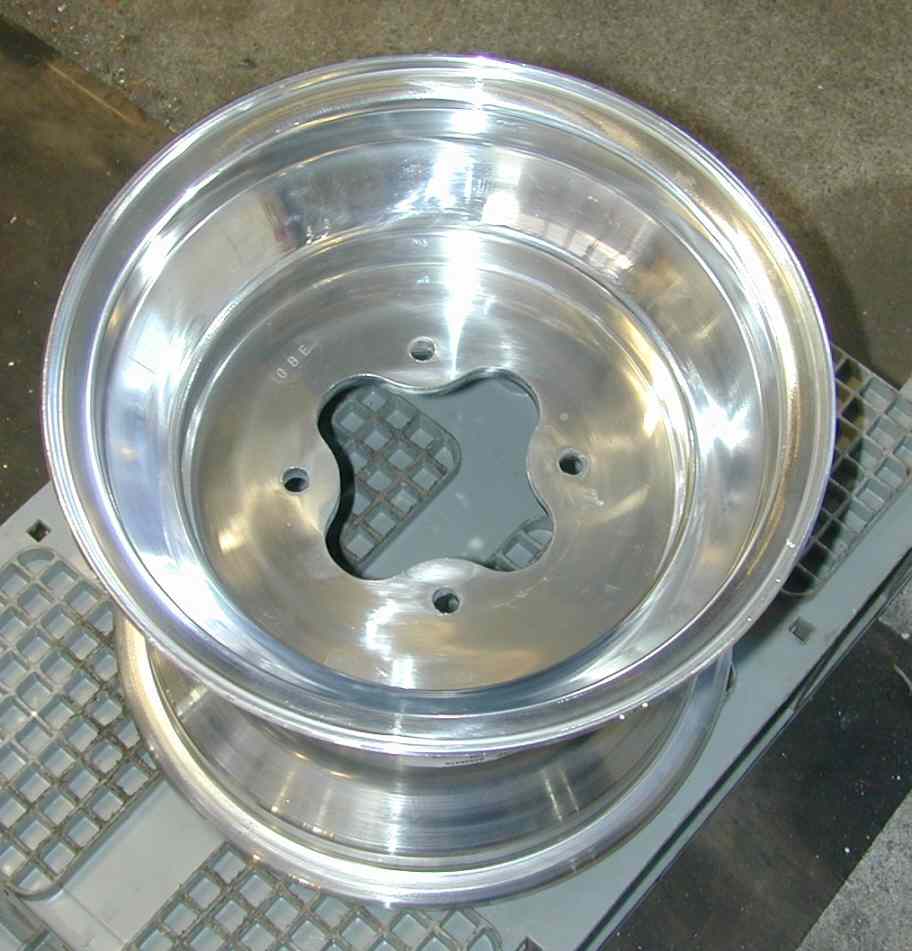

最近4輪バギーのホイールを流用するのが流行ってるらしいです。

ハブの径(形状)が合わないので、適当なハブを削って付けたりします。

ホイール側はこんな風に加工しています。

機械・工具がそれなりに必要なので作り方教えます・・・



車系なので4点とめです。

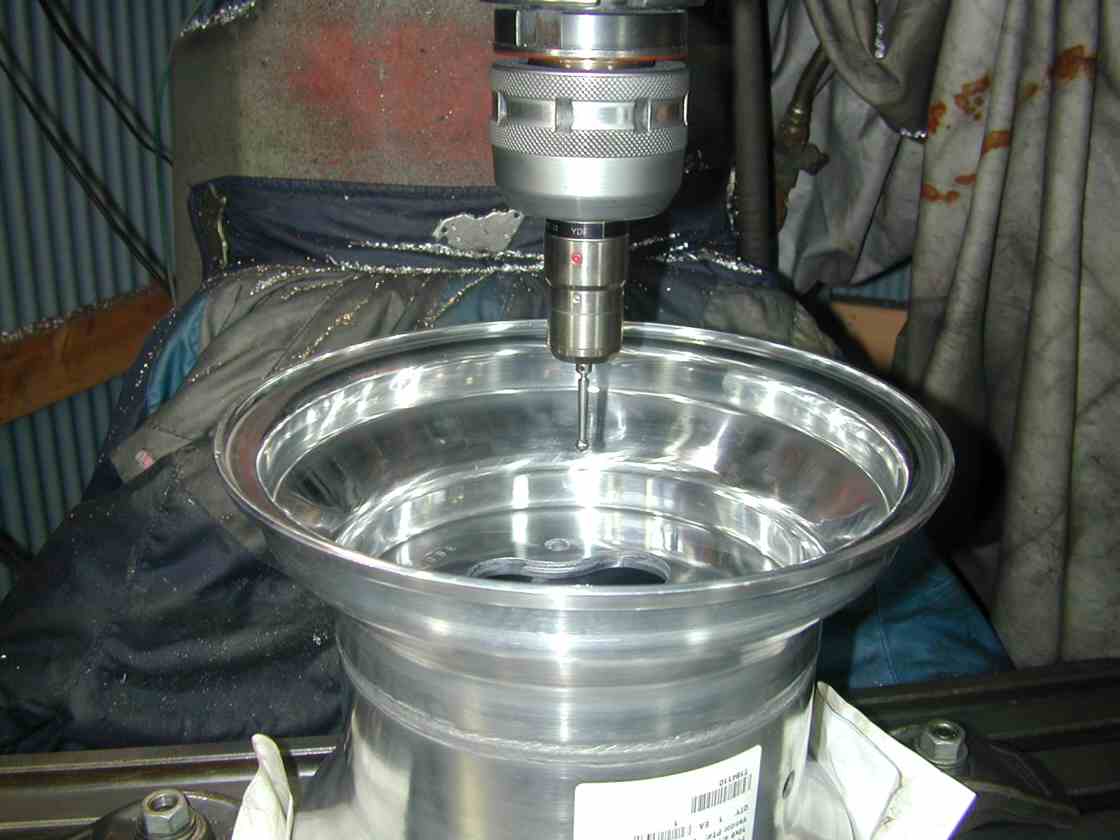

加工に当り「ポイントセンサー」とデジタルスケールで中心を出します。

ホイールの製作方法がプレスかへら絞りなので真円度はそれほど出ていないかもです。

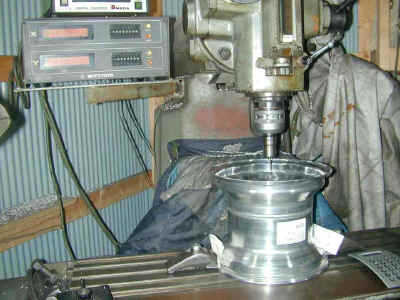

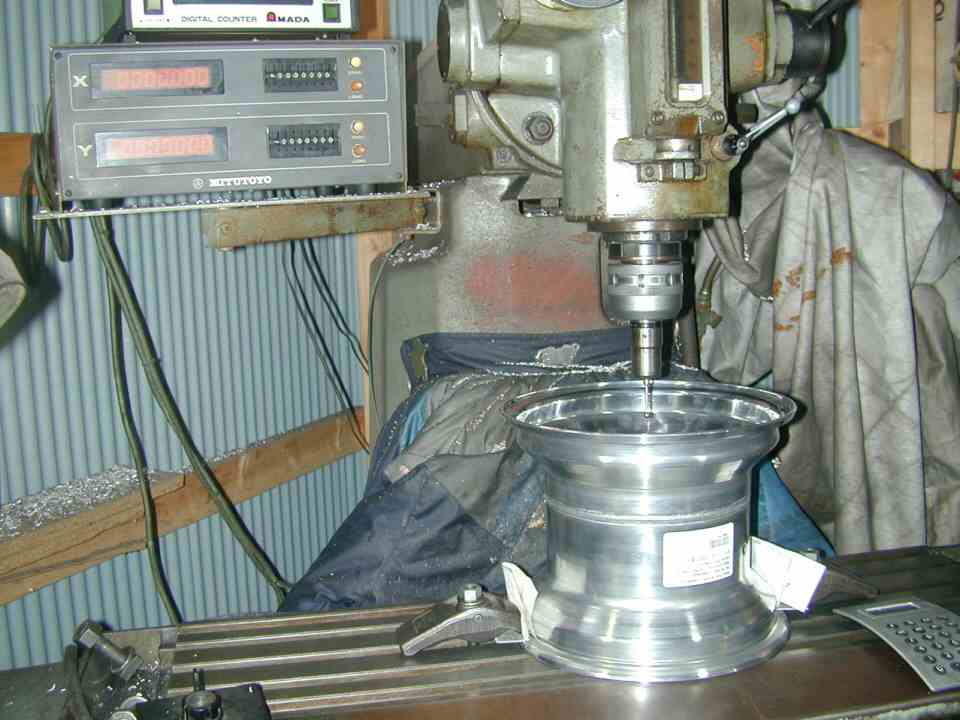

こんな感じ。加工範囲は10〜12インチ位までです。

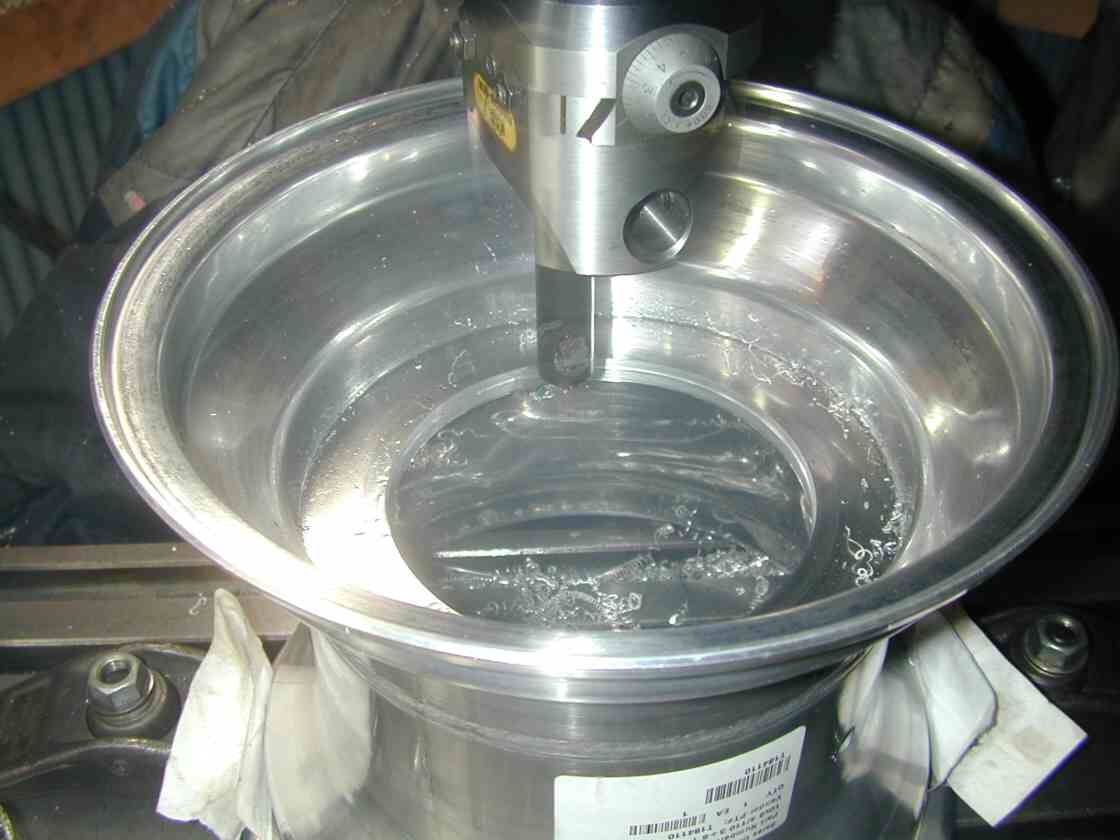

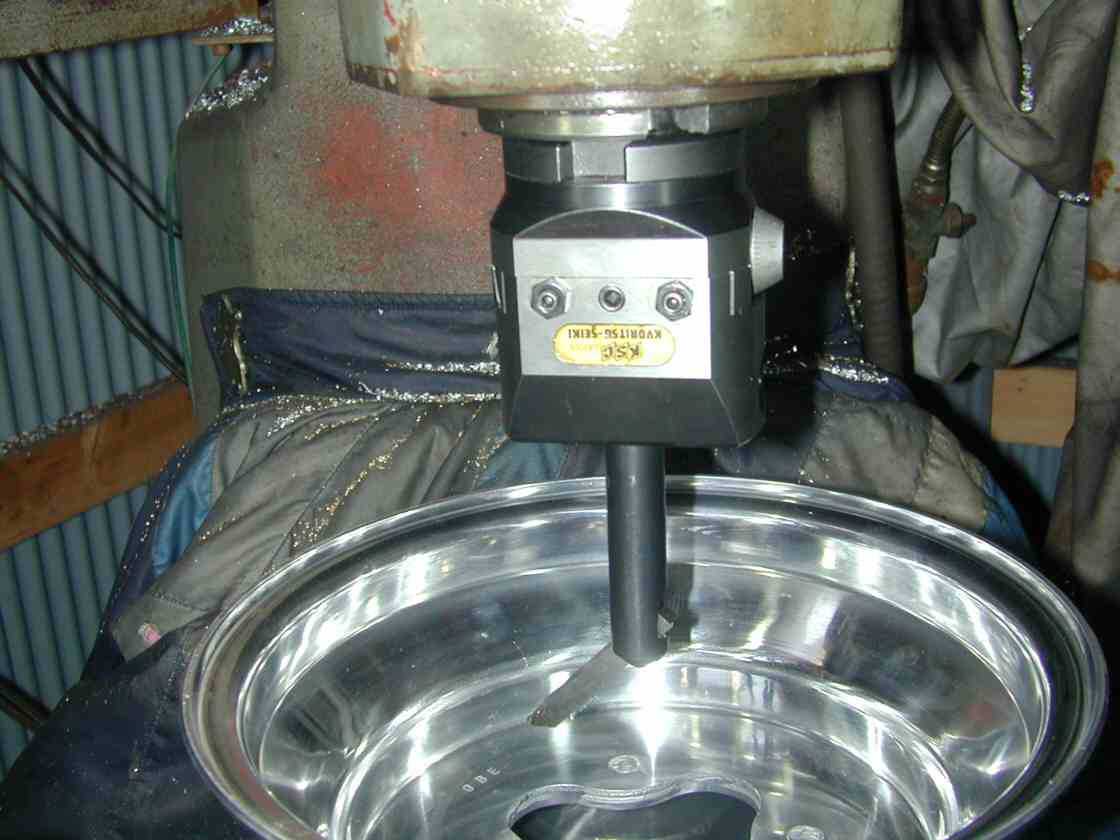

マイクロボーリングヘッドで少しづつ削ります。

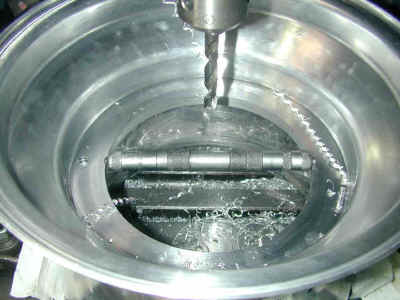

大分大きくなりました。

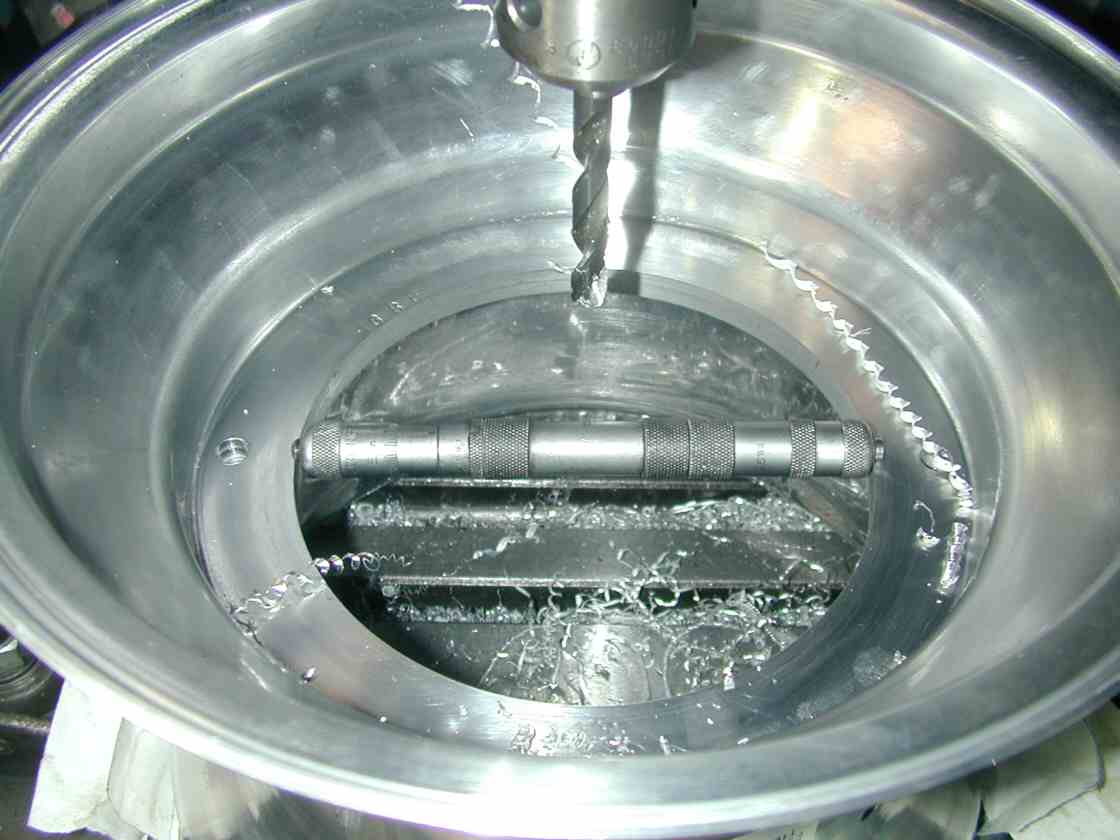

ノギスは入りませんので、寸法確認は「棒マイクロ」を使います。

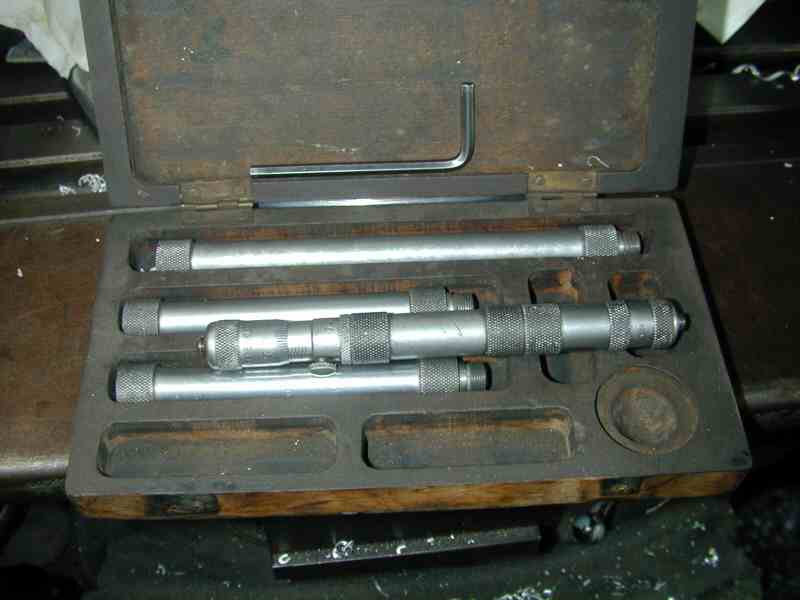

「棒マイクロ」はこんな感じです。

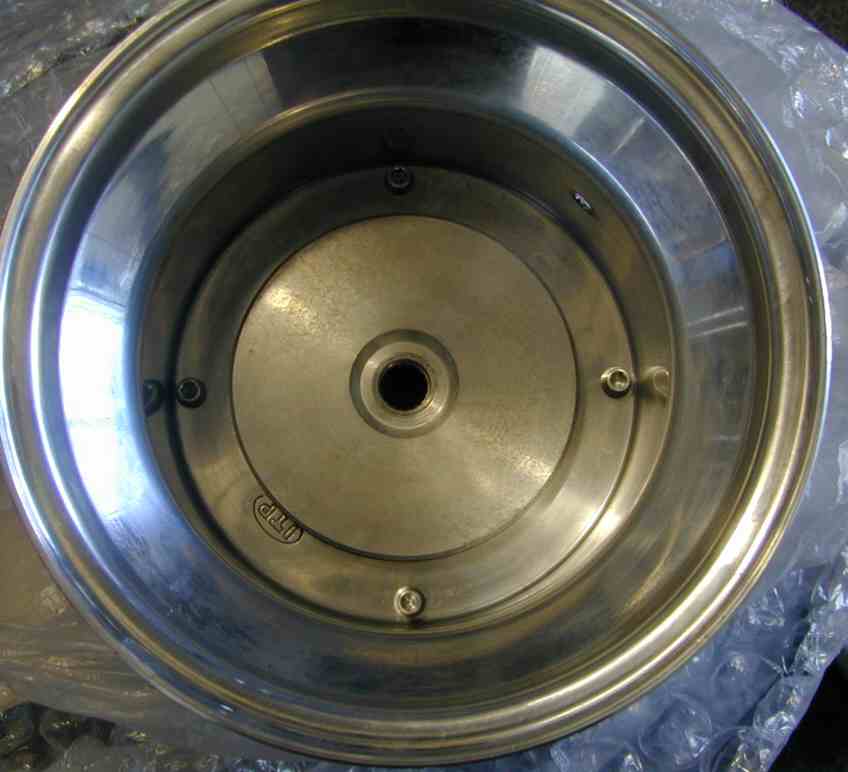

嵌め合いはぴったり目にして取り付けネジへの負担を減少させています。
