307:NSR50/80 CR80ローター取り付け

NSRエンジンにCR80のローターを使用する加工は10年以上前からやっていますが

最近問い合わせが増えています。何でかな〜



取り付けに関してはこちら

201:NSR50/80 CR80ローター取り付け



今回はローターに種類があるのと、点火時期の設定方法など紹介したいと思います。

左はあたらしいタイプ  右は古いタイプ

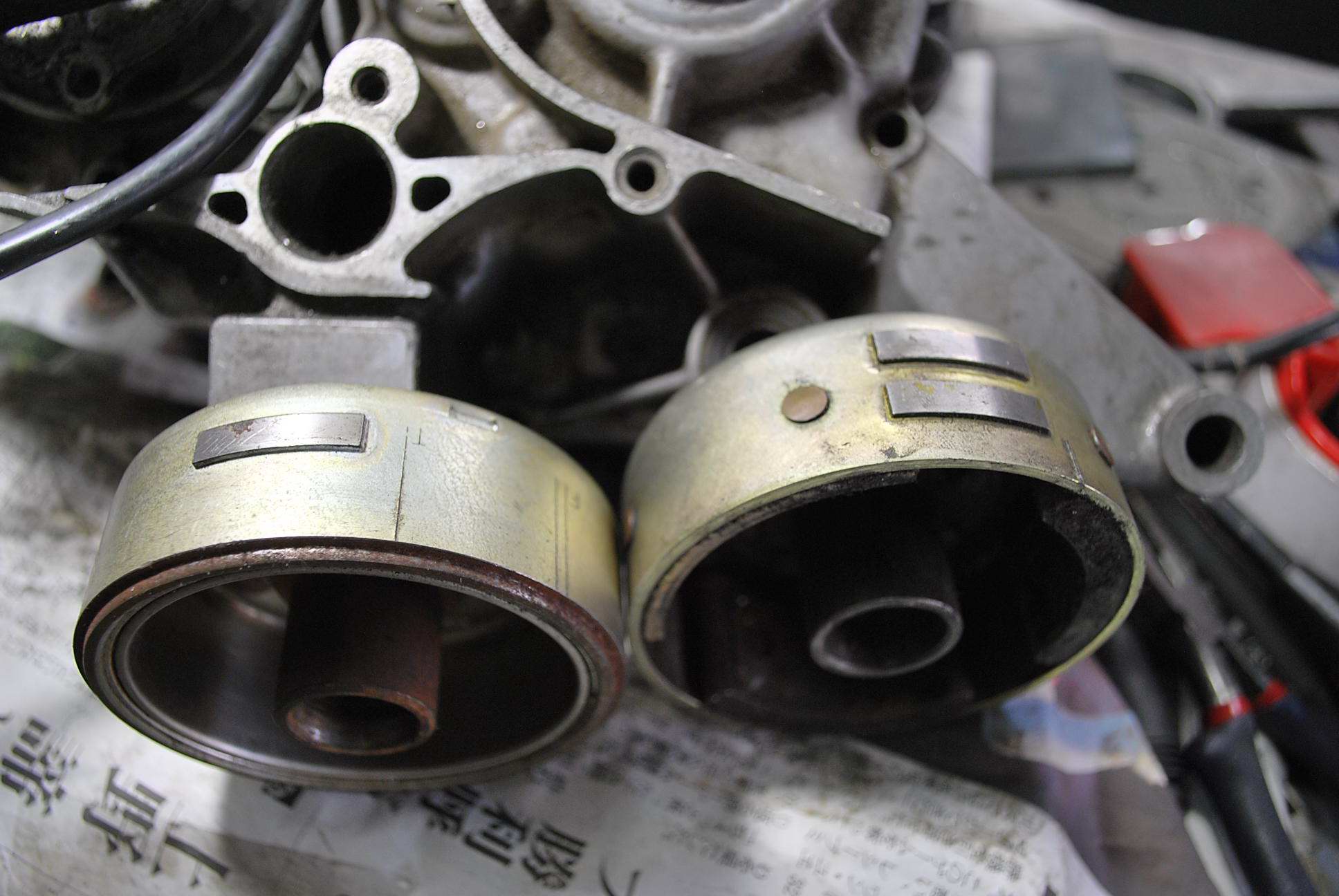

内側も違います。

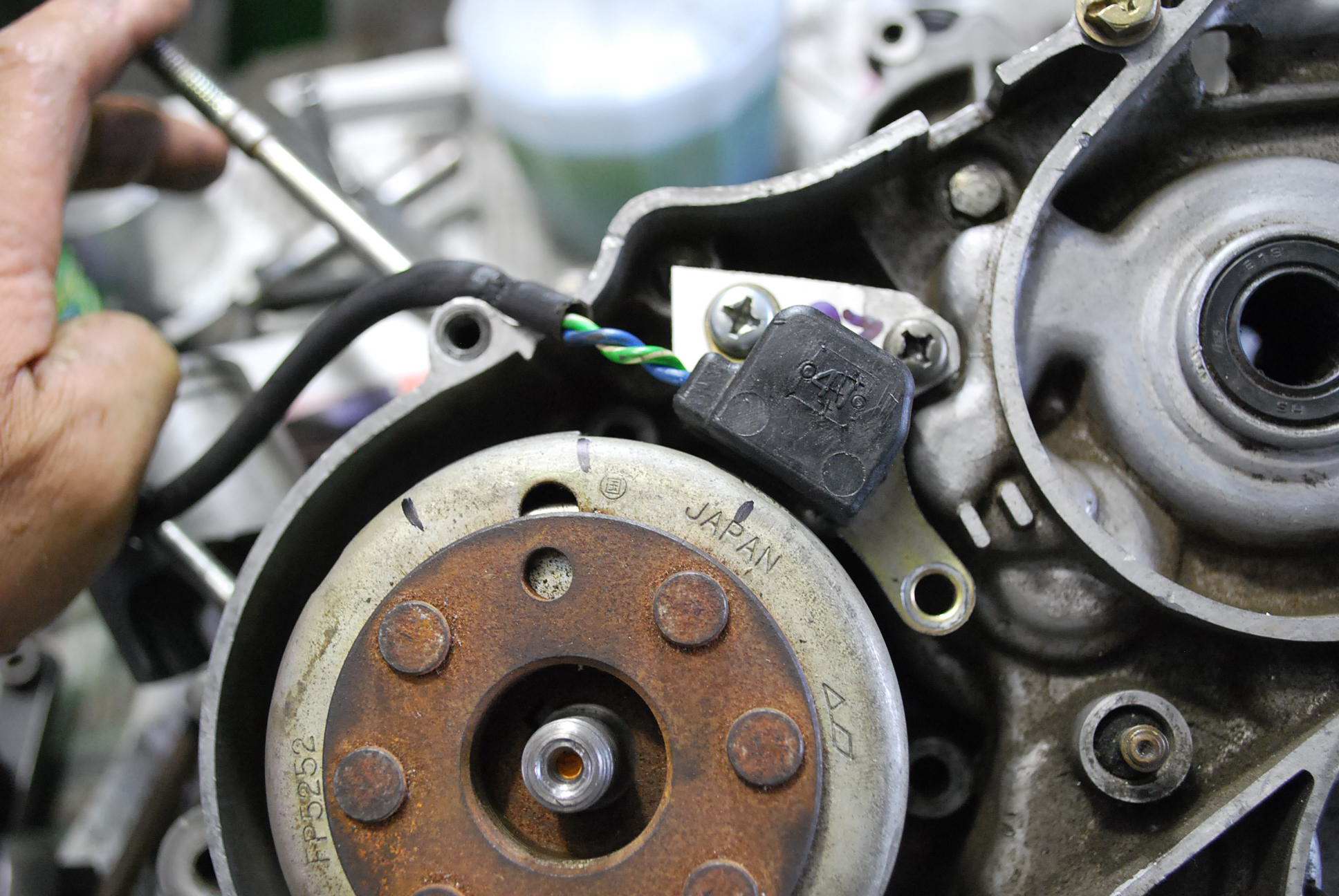

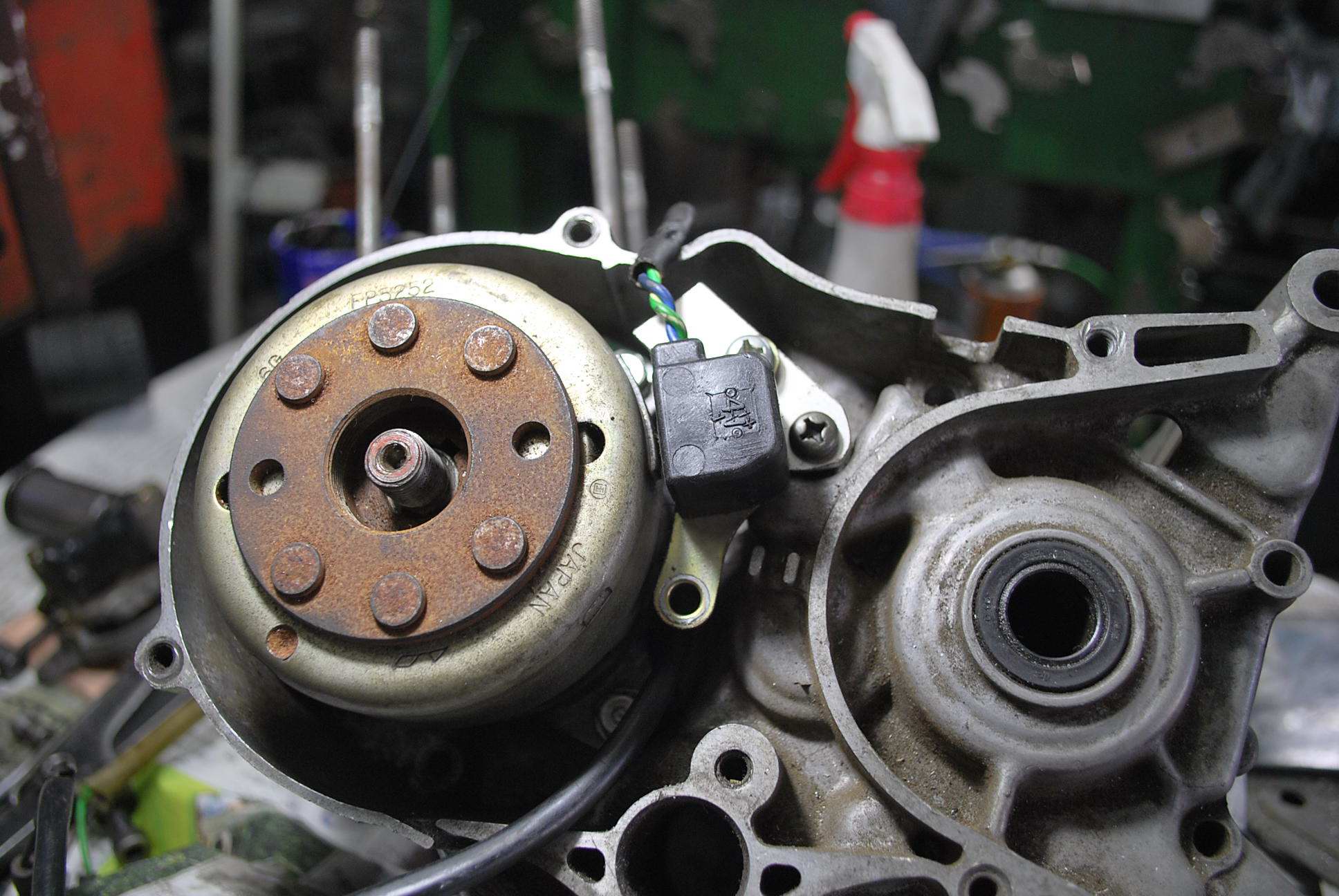

このようにピックアップをつけますが、

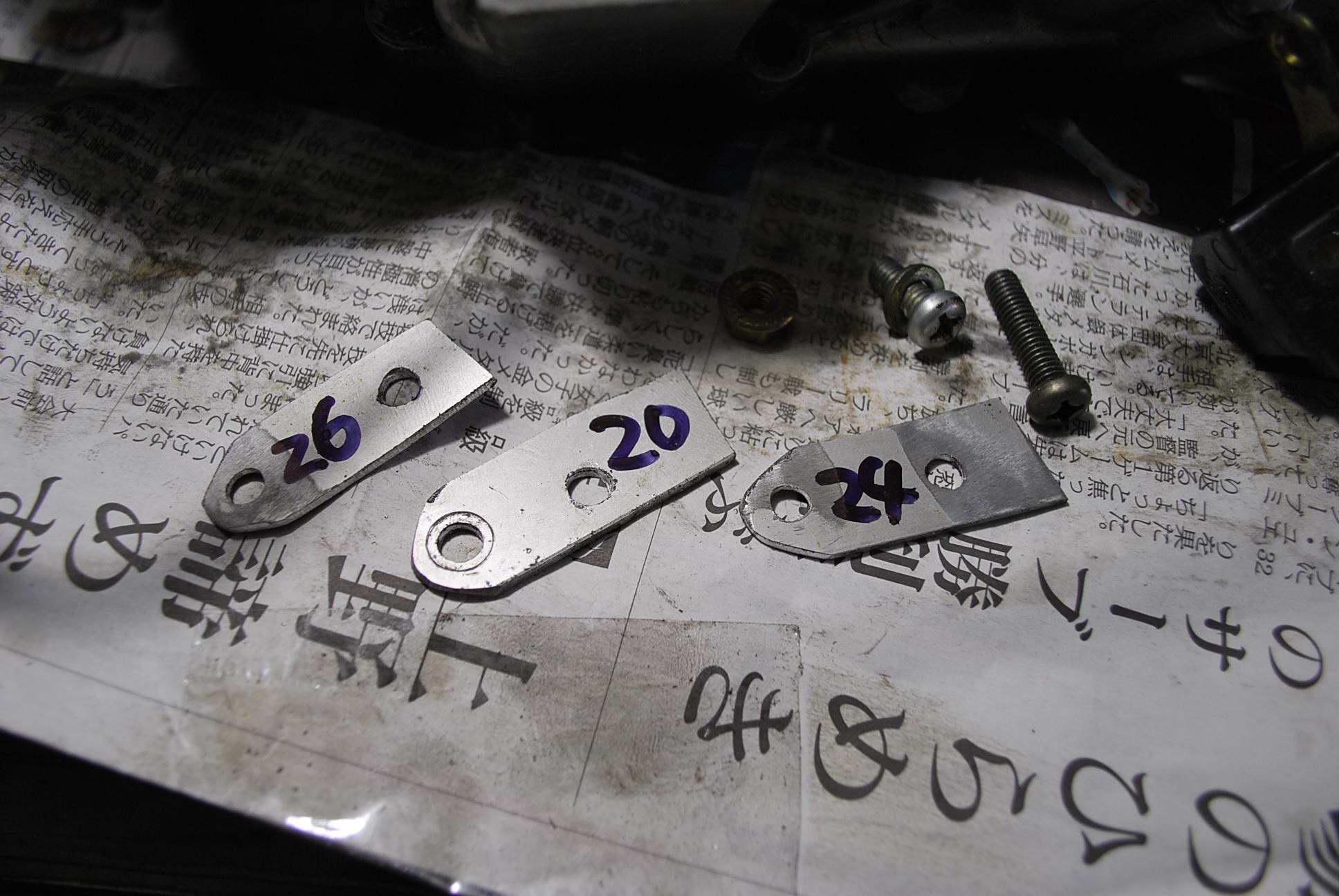

固定プレートのピッチを変えるとタイミングが変更できます。

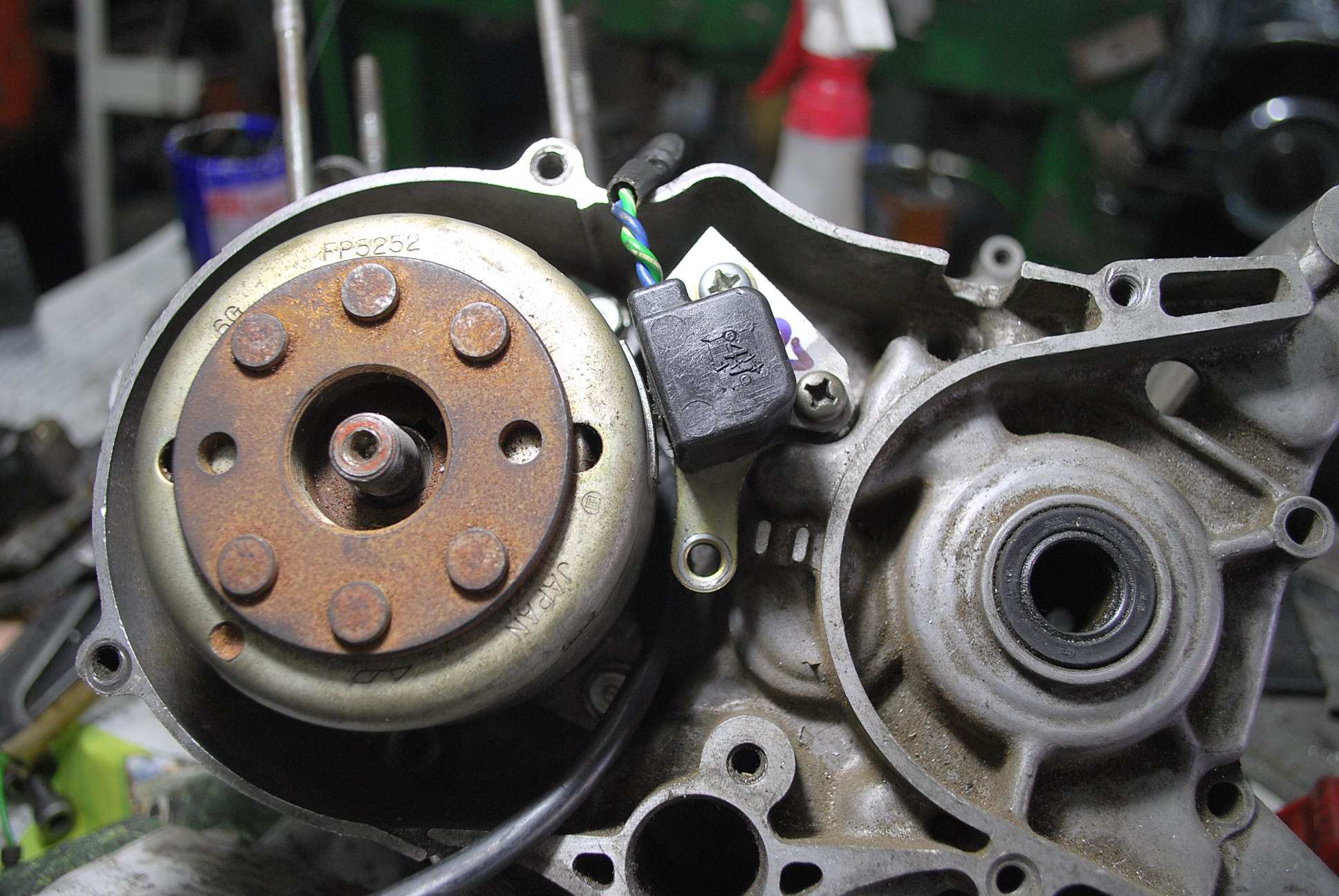

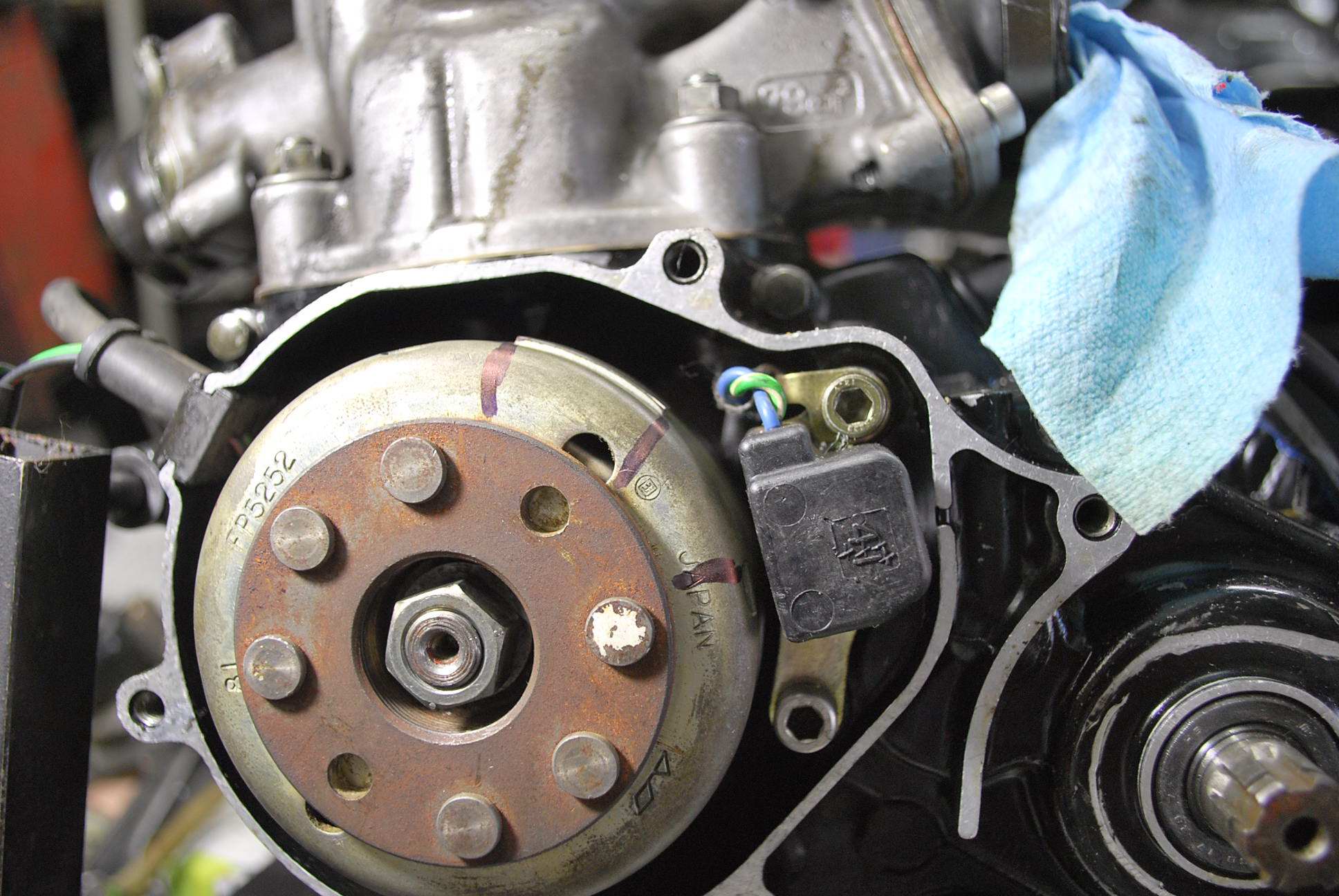

CR80の場合上死点のとき「A」がピックアップの中心にきています。




NSRでも同じような位置になるように調整してください。
