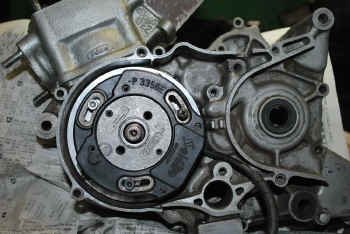

324:NSRインナーローター取り付け

最近はNSR用のインナーローターなど見なくなりました・・・

どこ行ったのかな? つけたい要望もありますので

ローターベースなど作成してみました。

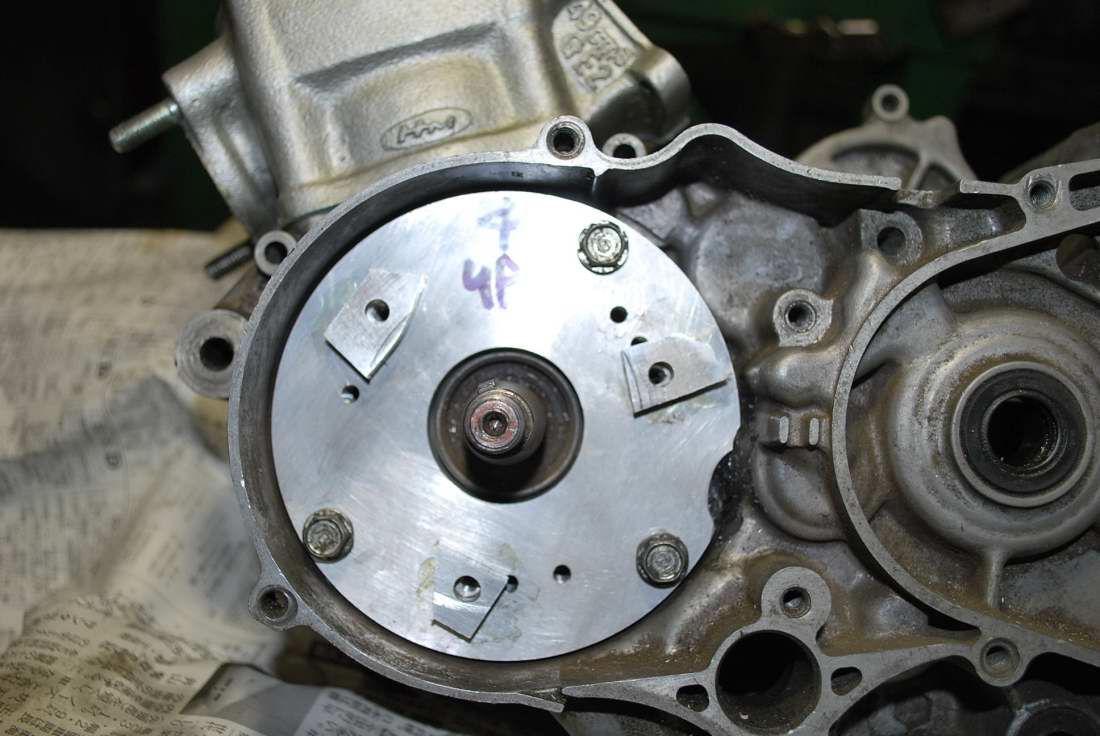

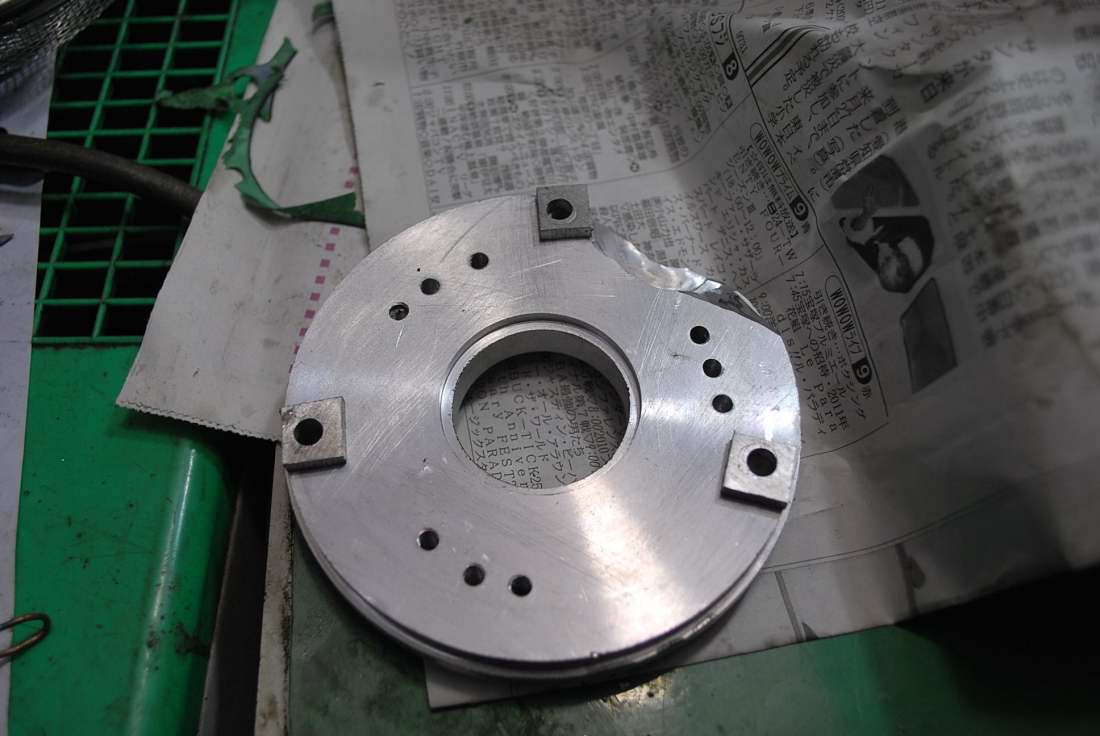

取り付けプレートと調整用台(接着してあります)

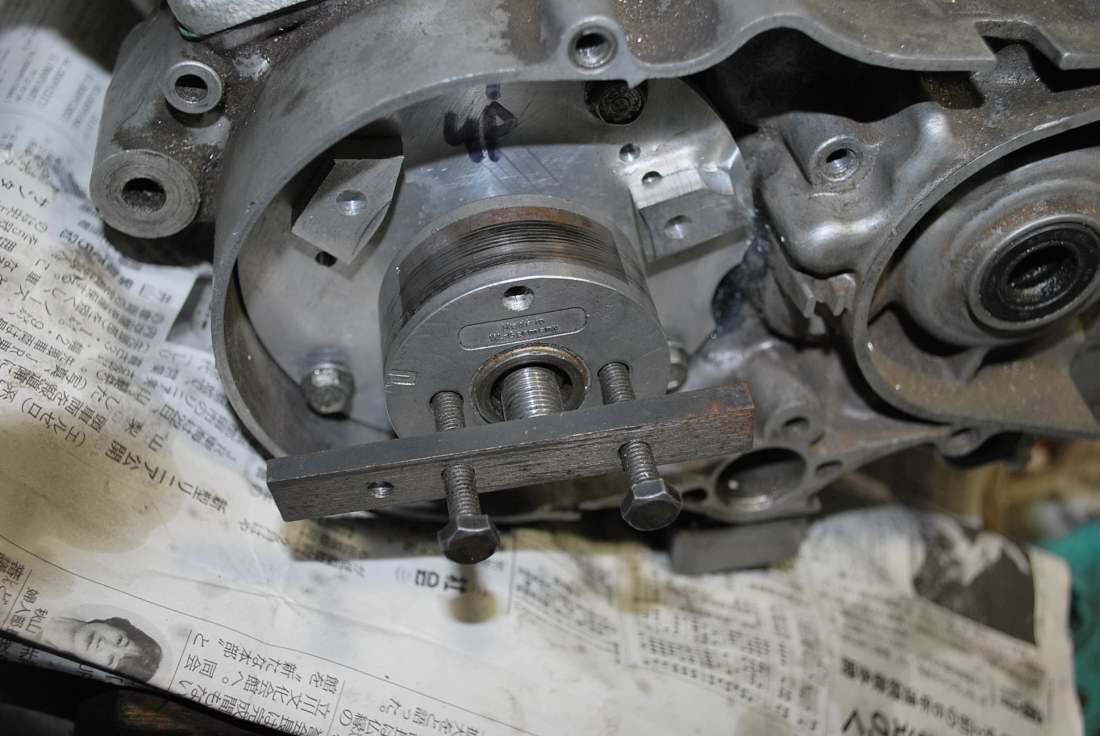

ローターはずし工具

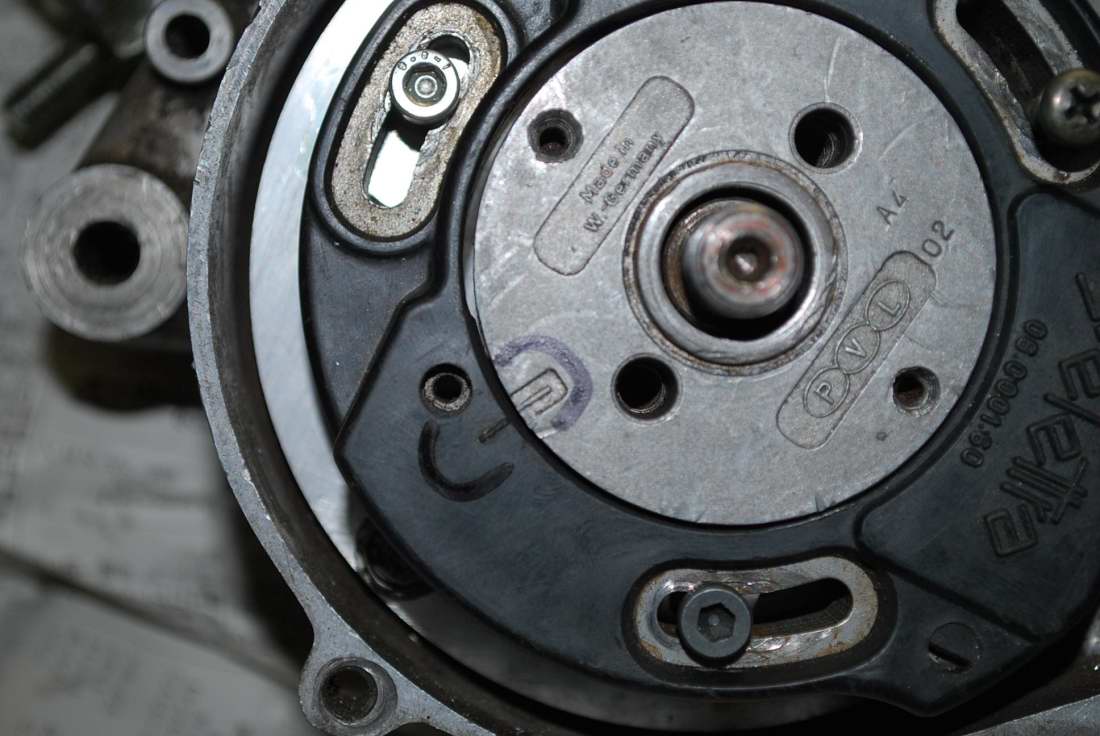

合いマークが点火するときです。

隙間に紙を入れてこすらないように調整します。

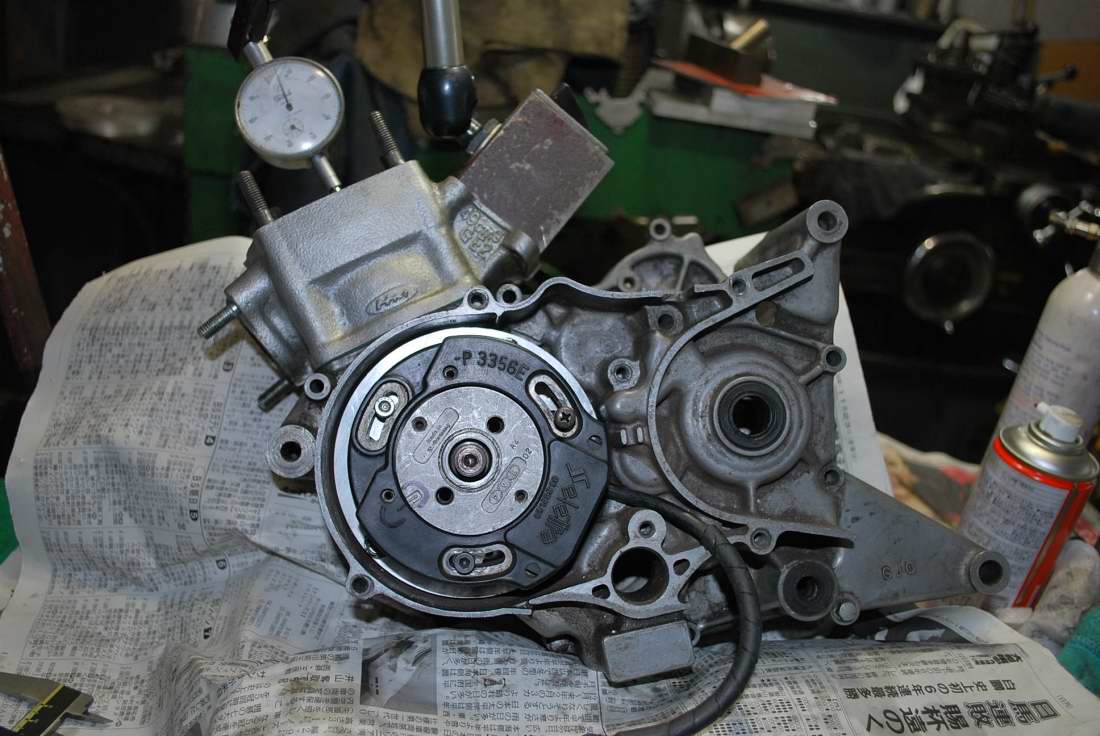

点火時期はピストンの位置から決めます。点火時期は1.6〜2.2mm

推定1.8mm位かと思います。





穴は点火タイミング調整でいくつか開いています。
