325:TZR(M)52.5mmボアアップ

またまた作成メモです。

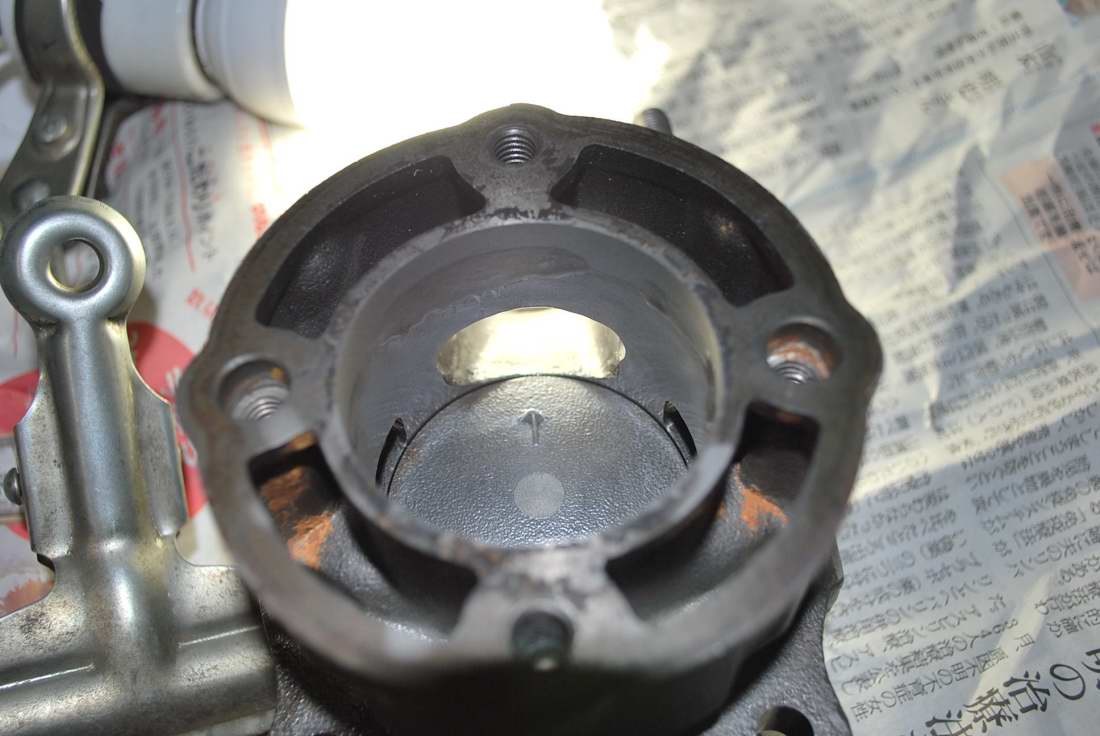

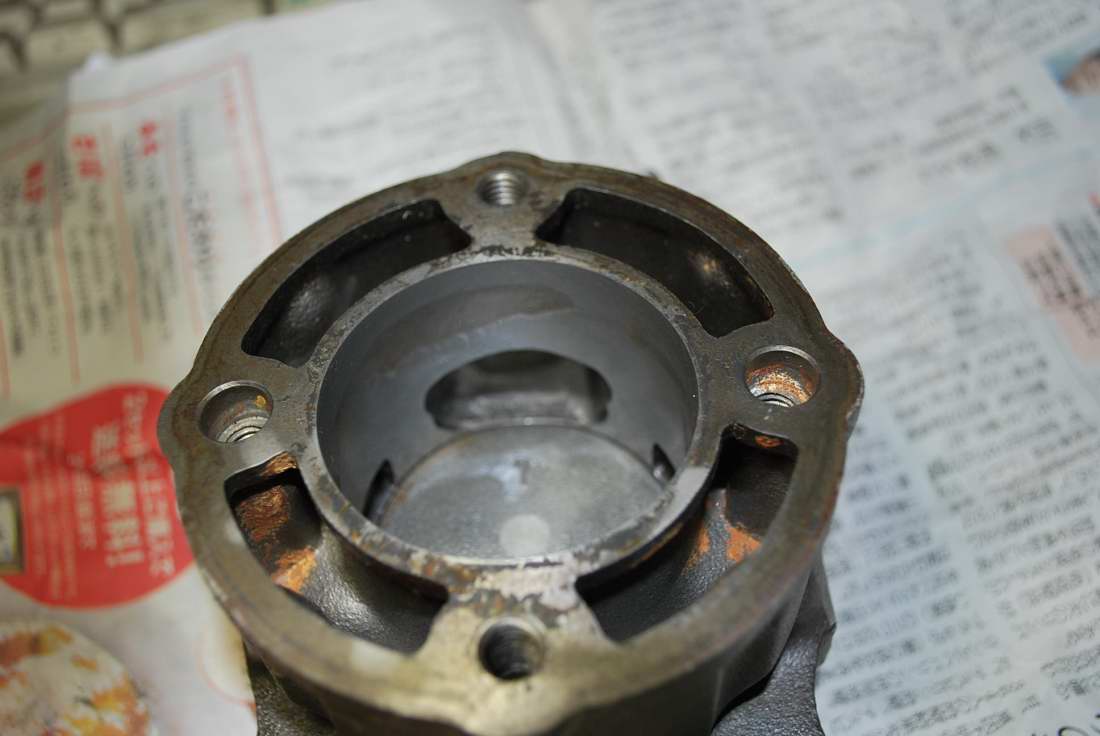

水路の関係でこのくらいで限界です。

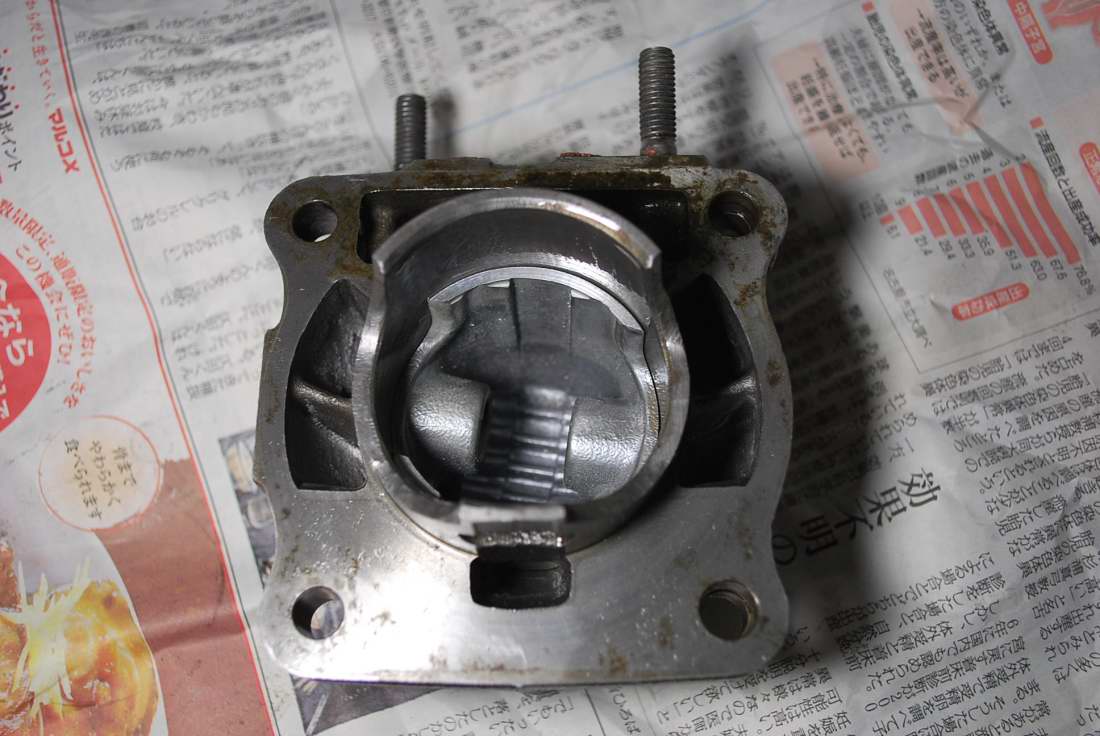

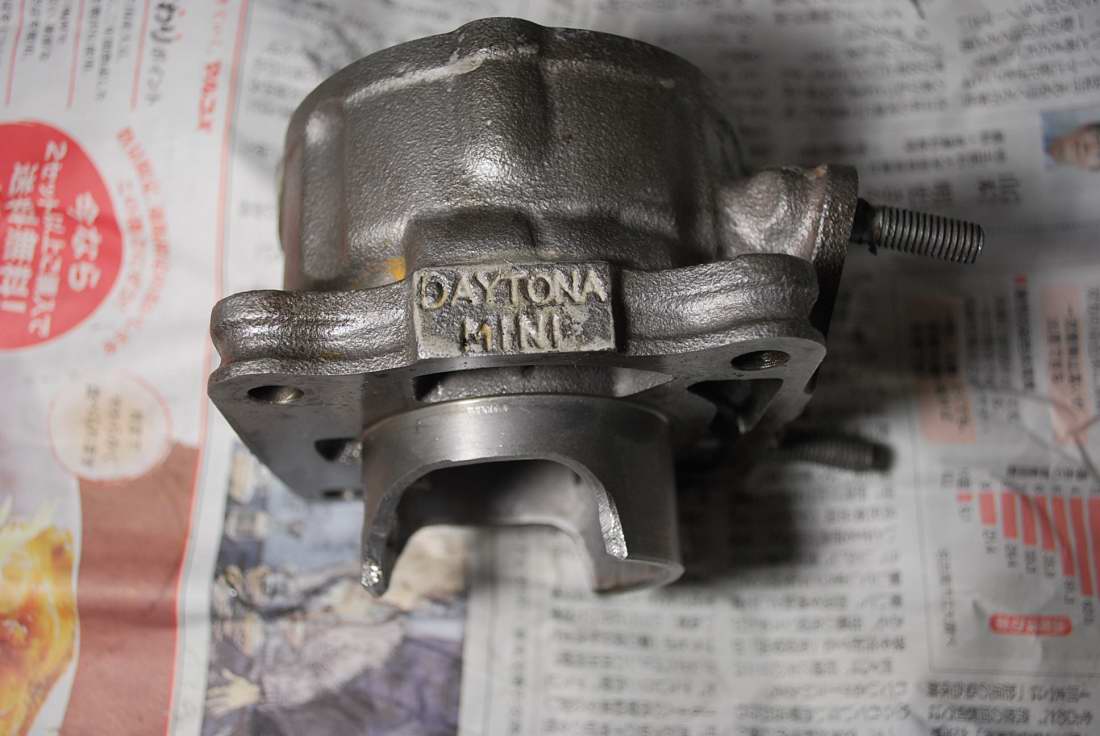

スカート横 ピストン吸入側をカットしました。




だいたいこんな感じ

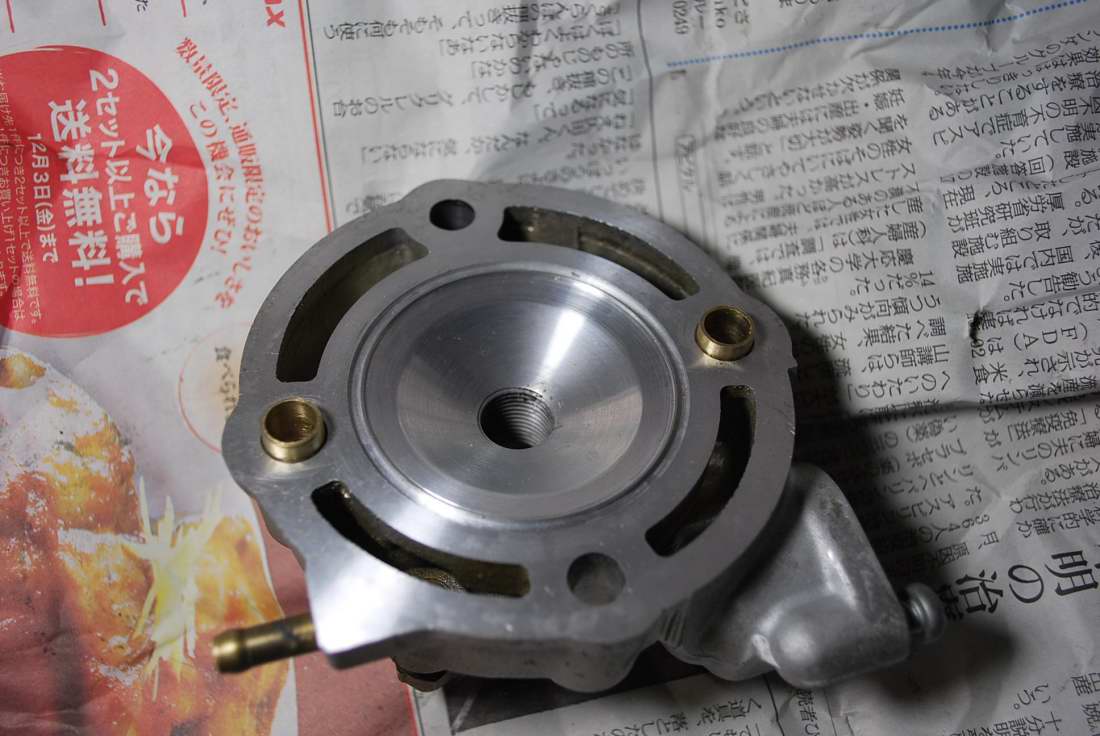

ヘッド作成がポイントです。OリングはAS568−034D

スキッシュ0.8mm 9.5cc

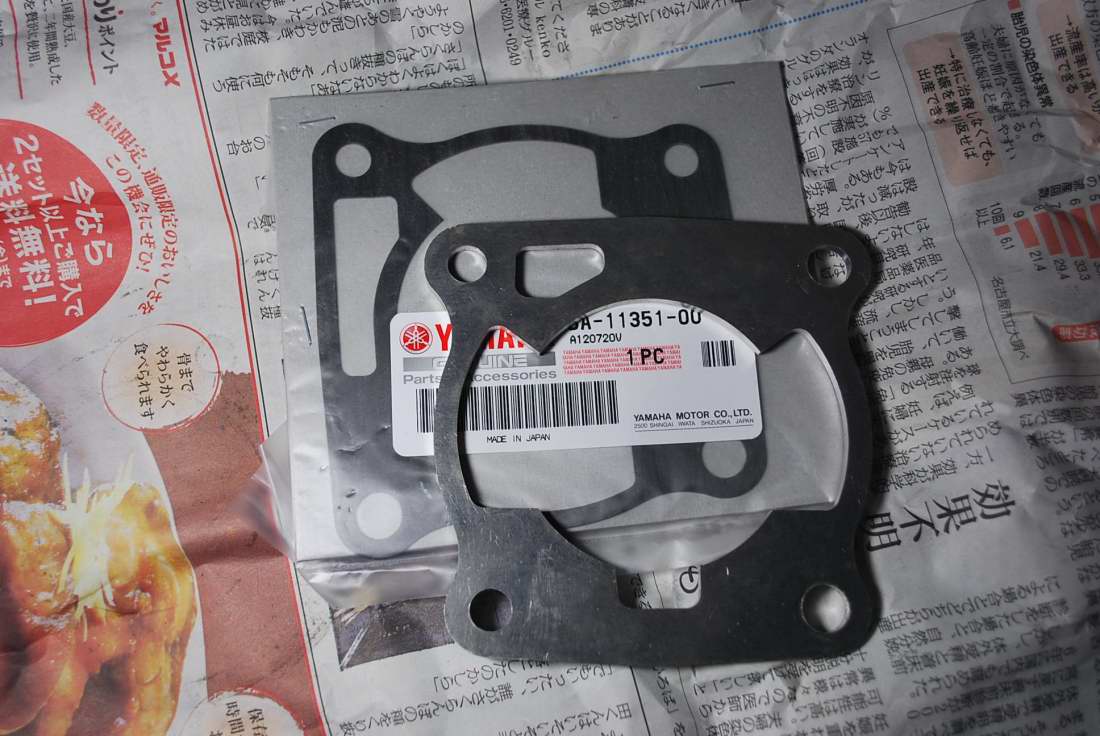

ピストンハイトが高いのでアルミベース3mmと紙0.5mmを使います。




21.5/23mm 32
