5:NSR系ヘッド資料

NSR系は年式によりいろいろ変更されています。

ある程度押さえておくと加工やガスケットチューンに役立ちますね。

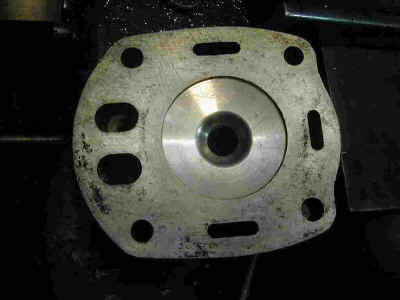

容積5.1cc

ヘッドガスケットは厚い方で

1.25cc

両方で6.35cc

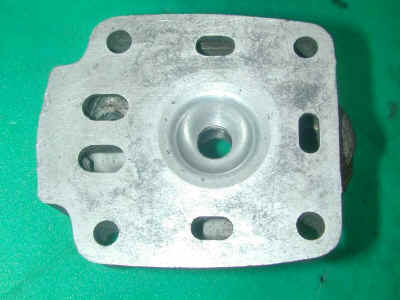

容積5.9cc

ヘッドガスケットは薄い方で

0.34cc

両方で6.24cc

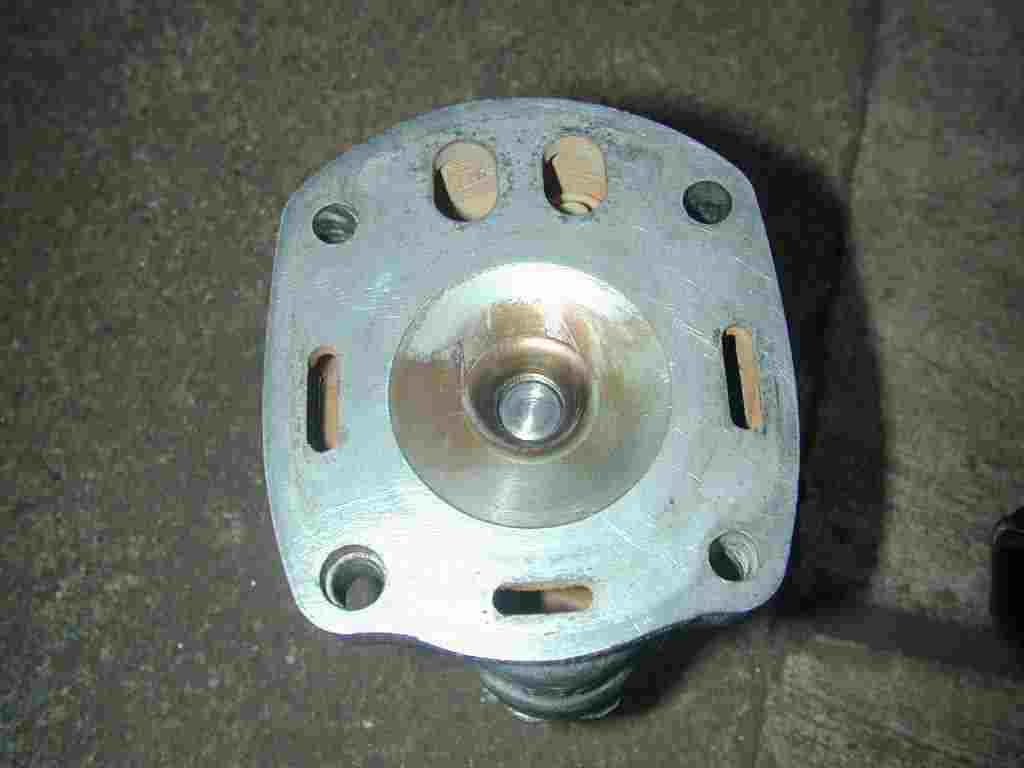

容積7.5cc

ヘッドガスケットは厚い方です

容積は2cc

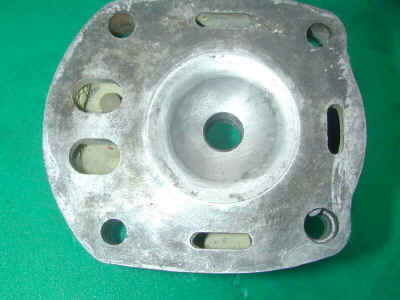

容積7.5cc

ヘッドガスケットは厚い方です。

容積は2cc

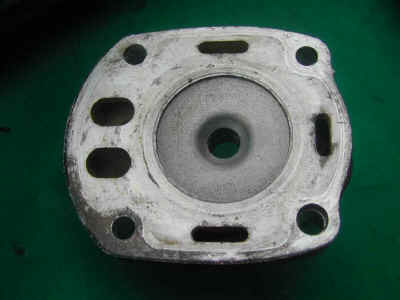

容積9.5cc

ヘッドガスケットは薄い方です。

容積は0.55cc

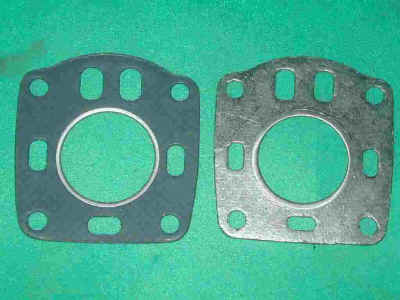

内径44.3*1.2mmで1.85cc

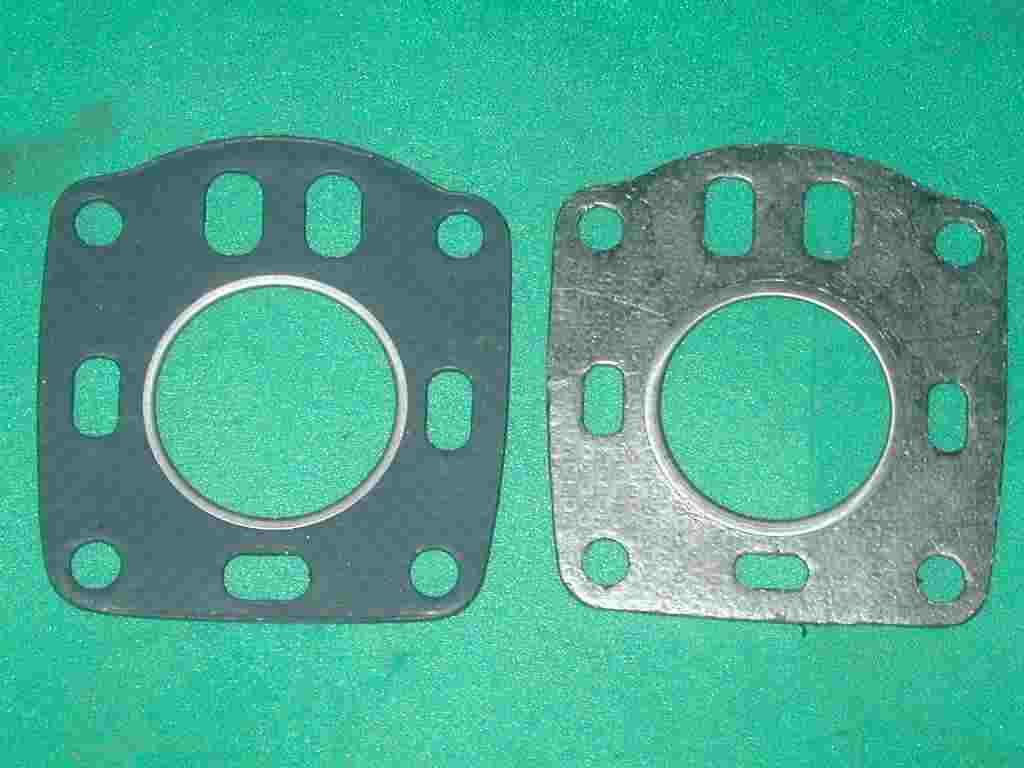

左・キタコボアアップガスケット

内径46.3*1.4mmで2.35cc


もしかしたら違うかも?

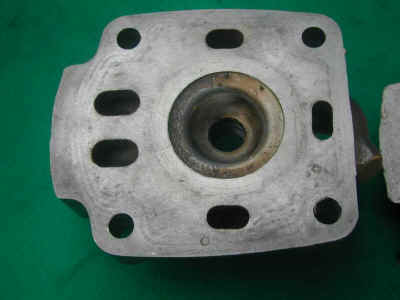

容積7.5cc

ヘッドガスケットは厚いほうです。

容積は2cc

NSRとは雰囲気が違います。

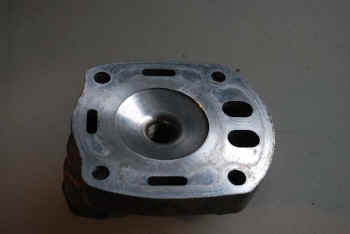

容積8.5〜6cc

ヘッドガスケットは薄いほうです。

NSRより高圧縮になります。
