91:ワンオフサポート

またまた恐怖のワンオフサポートです。

とても時間がかかるため降参です〜

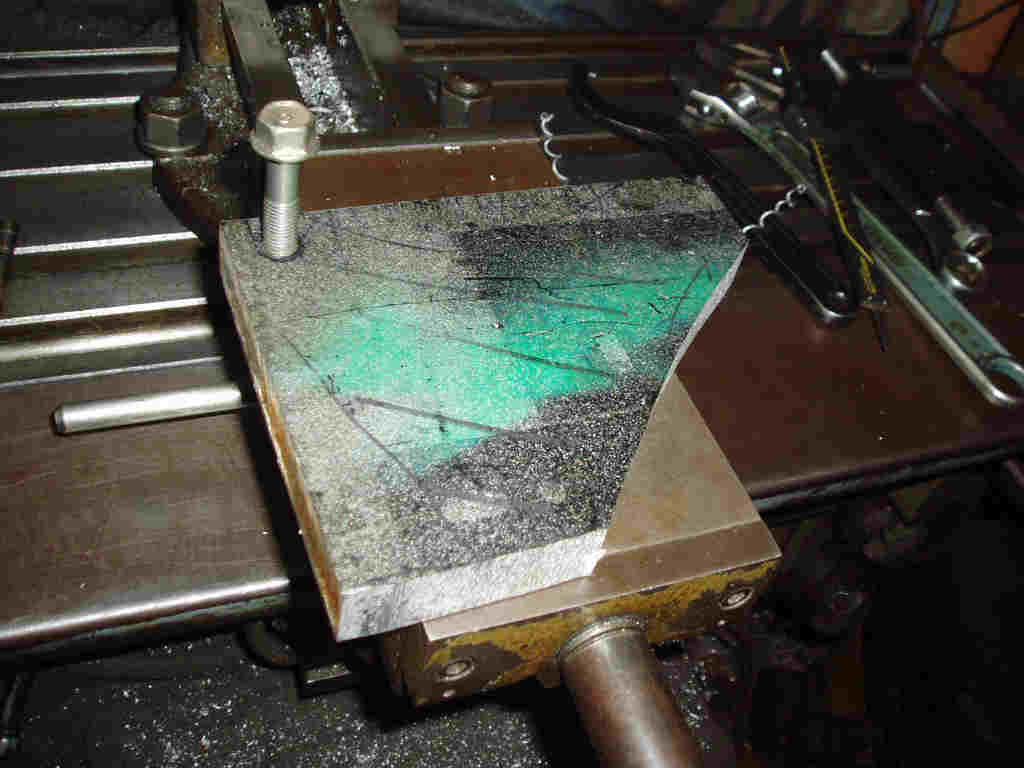

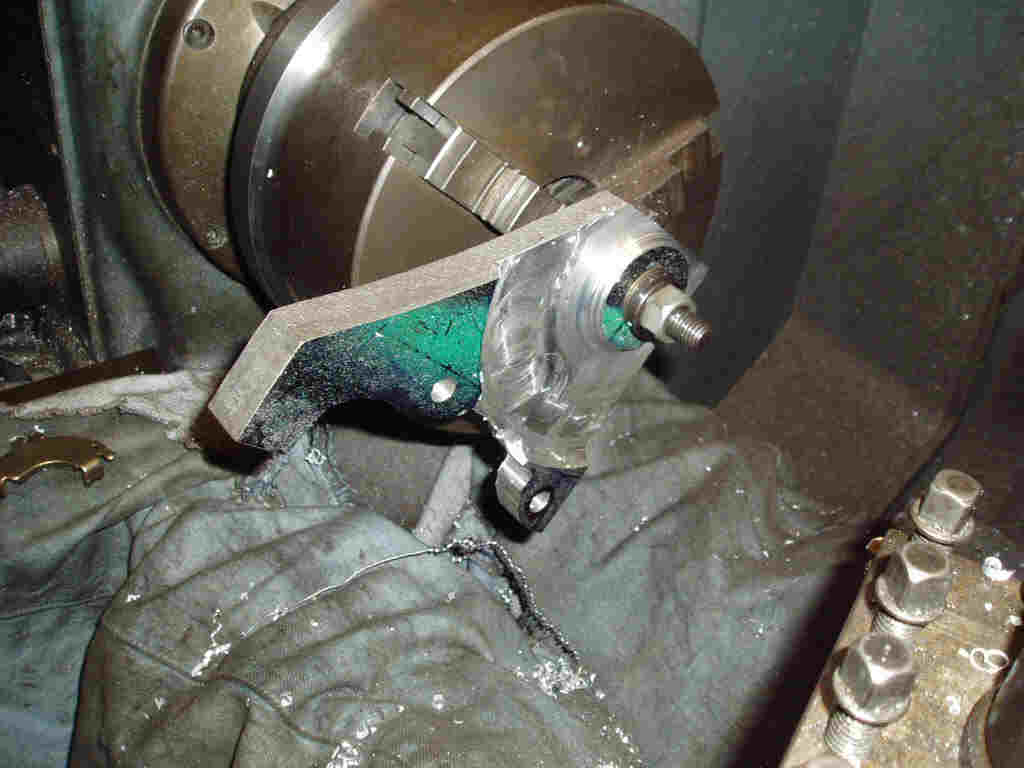

材料を切り出し、製作原点に穴を明けます。

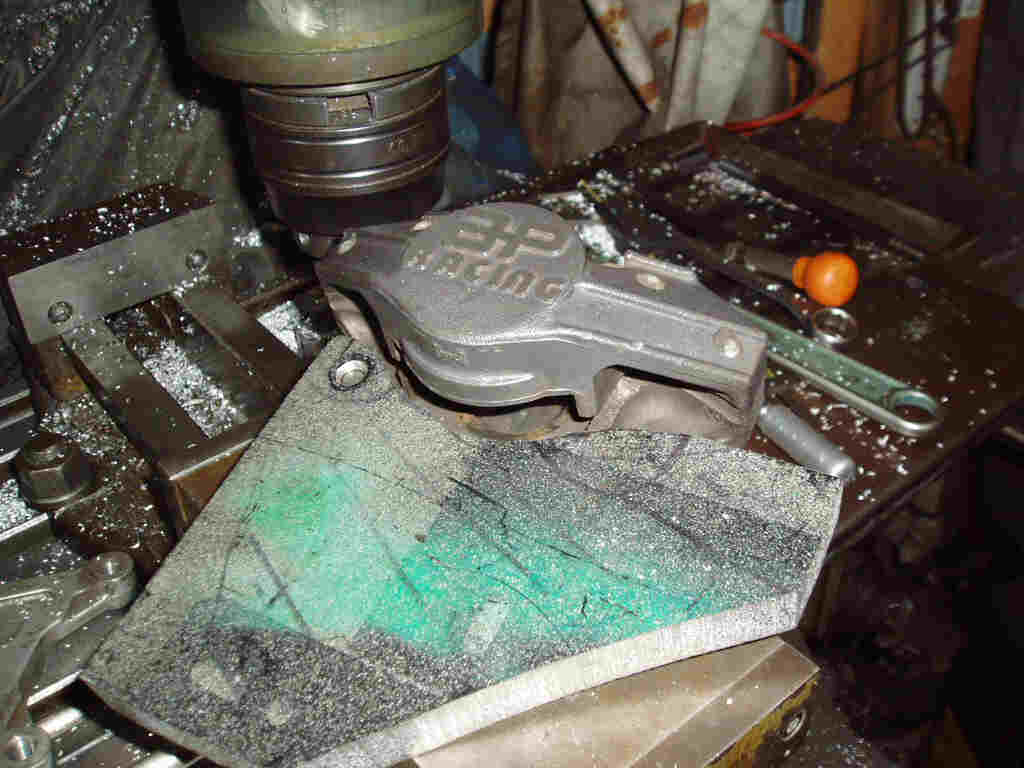

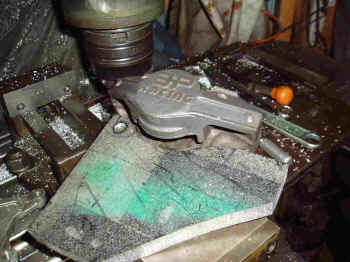

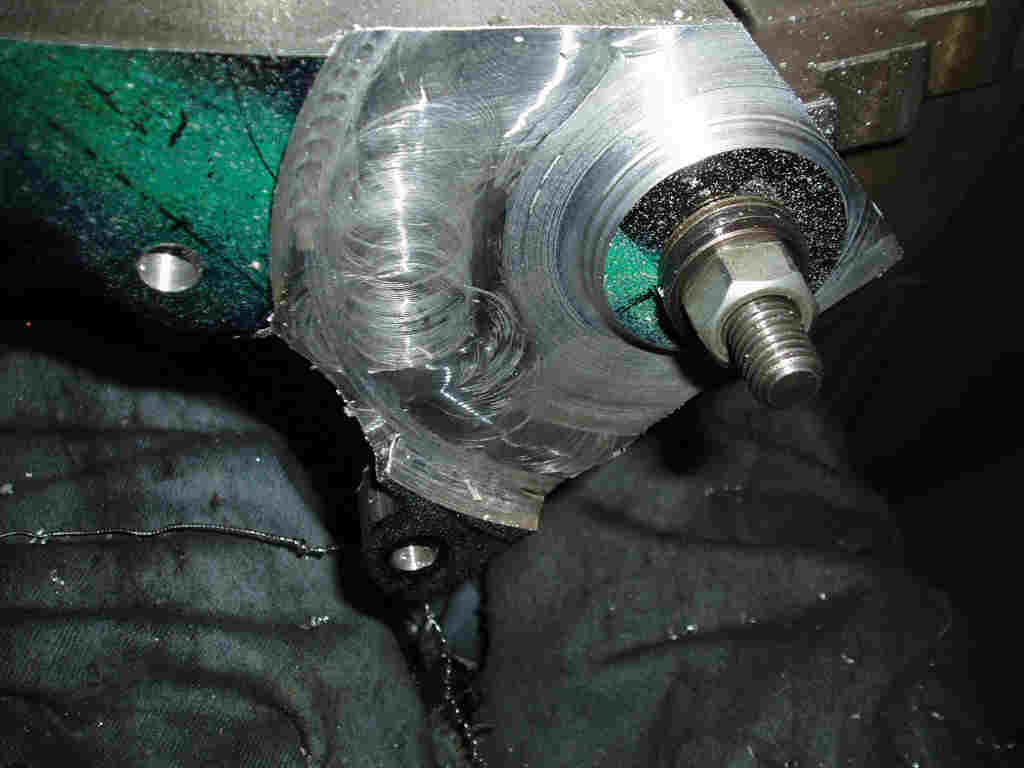

2点目がつくように削り

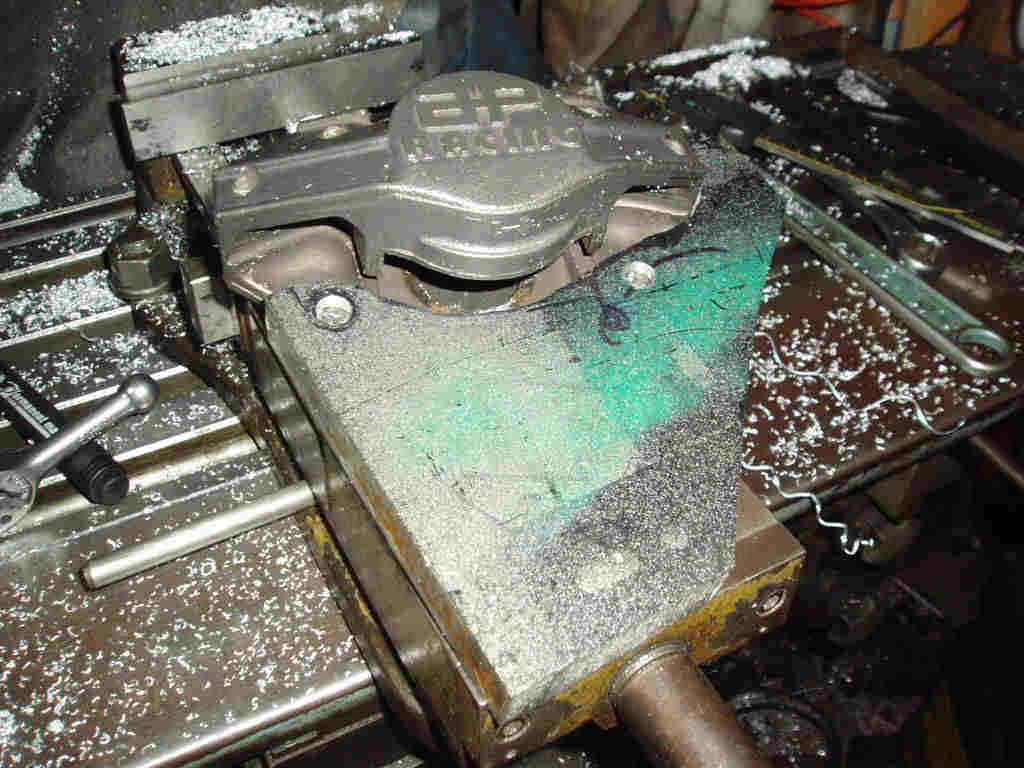

2箇所つきました。

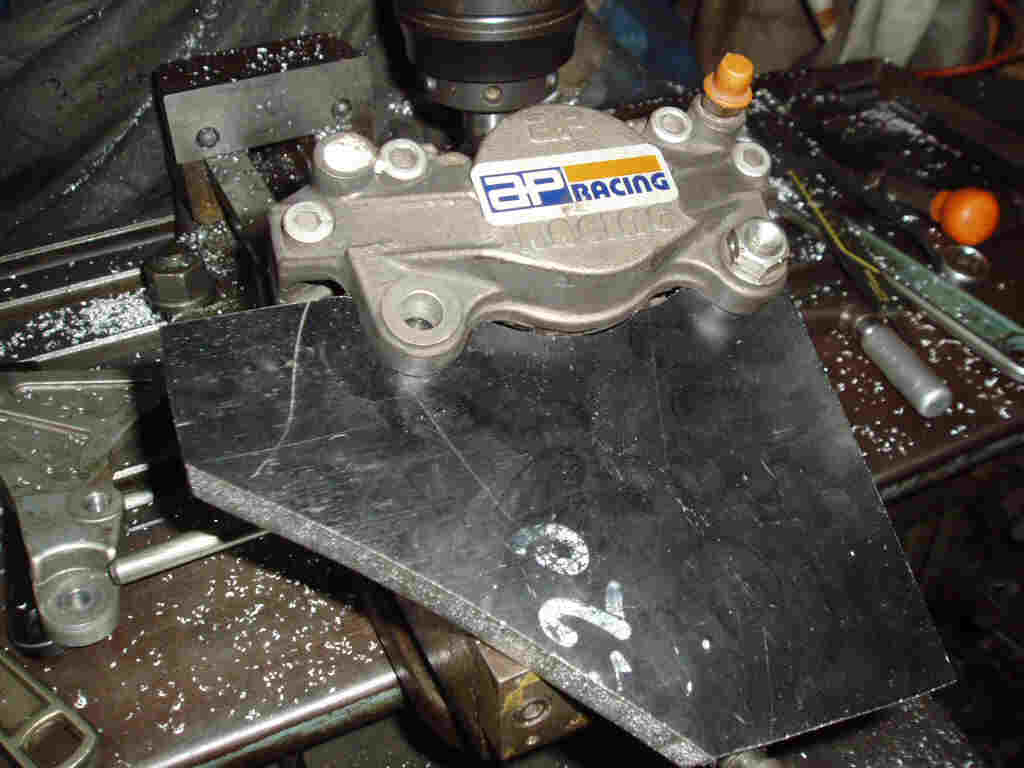

トルクロッドの位置が良くないのでやり直し

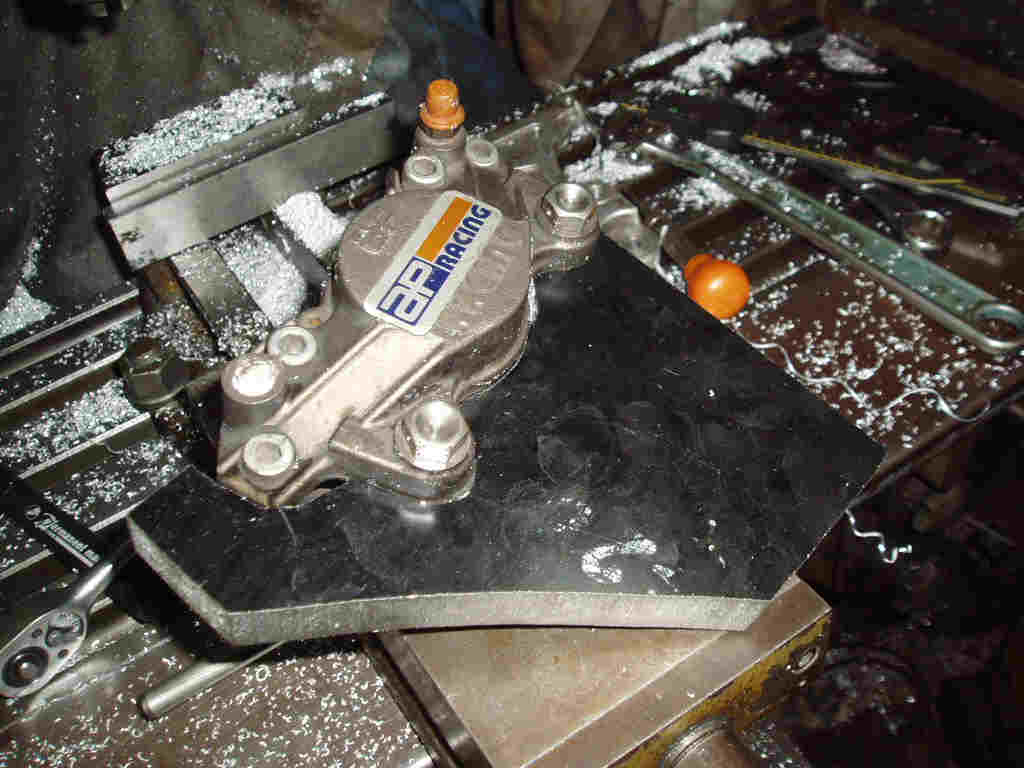

2点はOKになりました。




肉抜き・逃げをつくります。




厚いとことの境界はR仕上げ

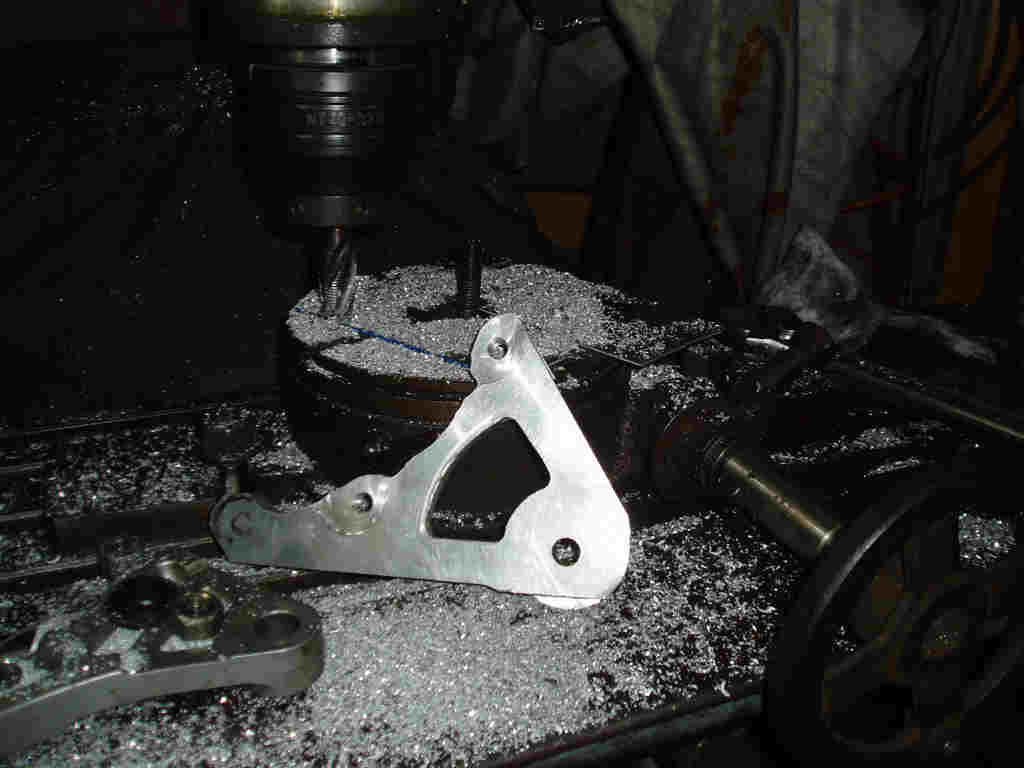

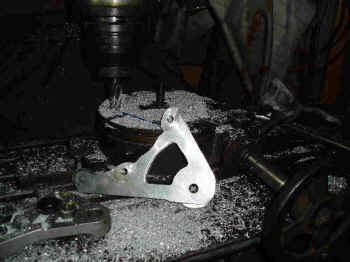

やや形になってきました。




1日目終了です。疲れた〜・・・

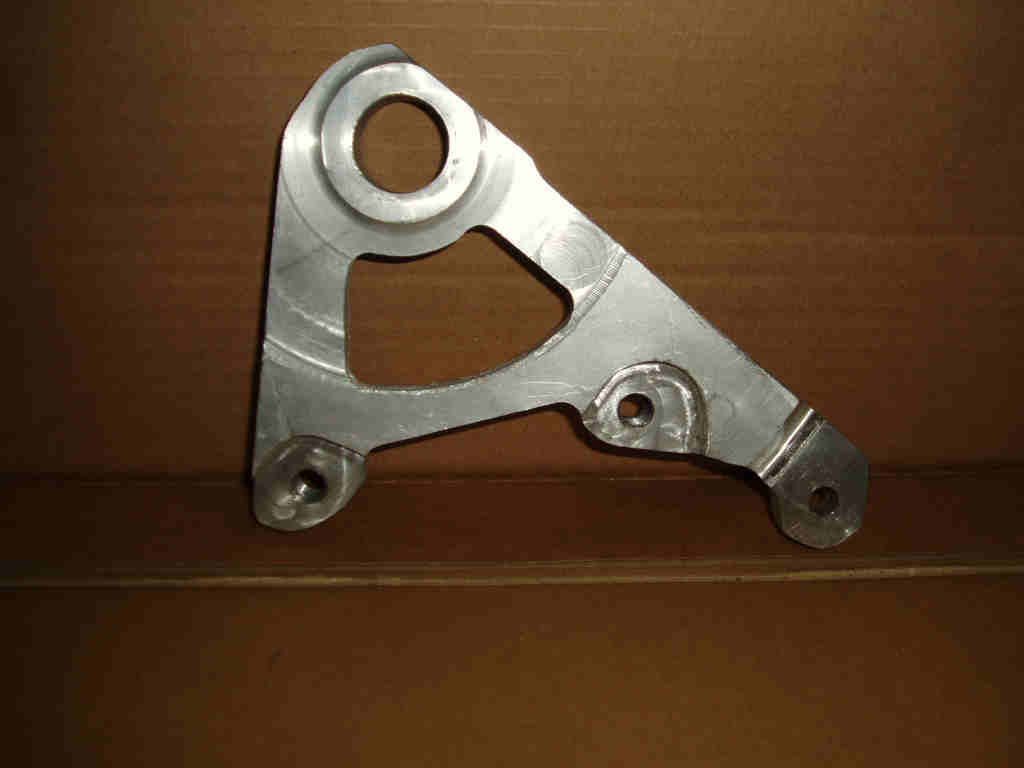

その後細かいところの修正を行って

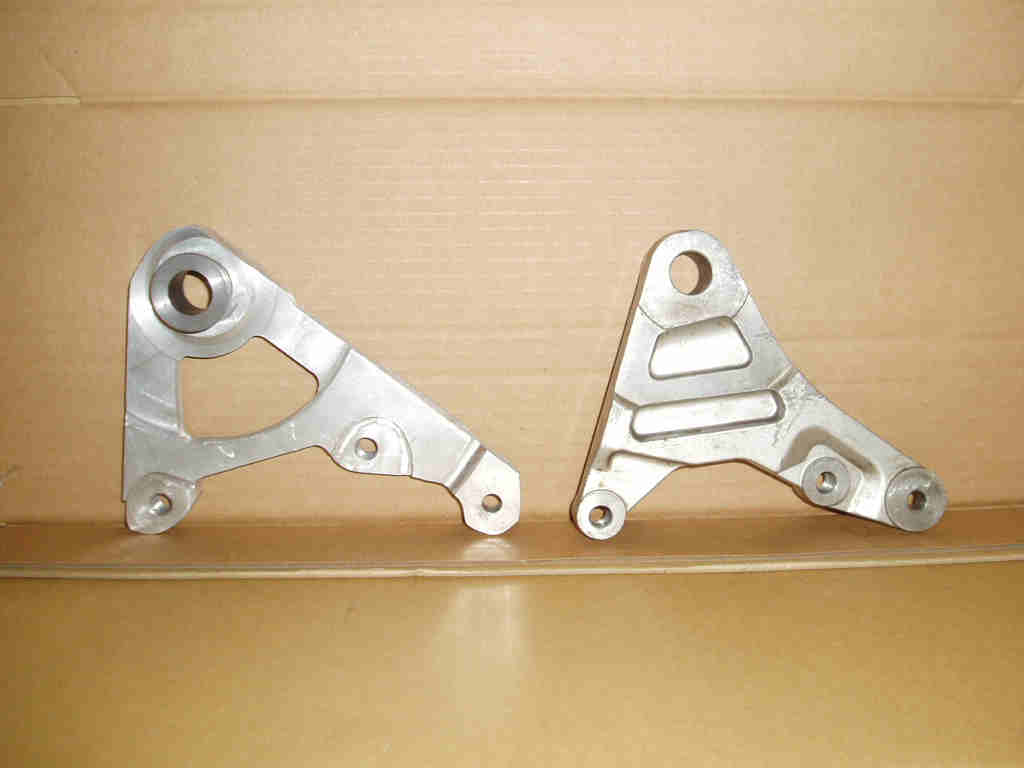

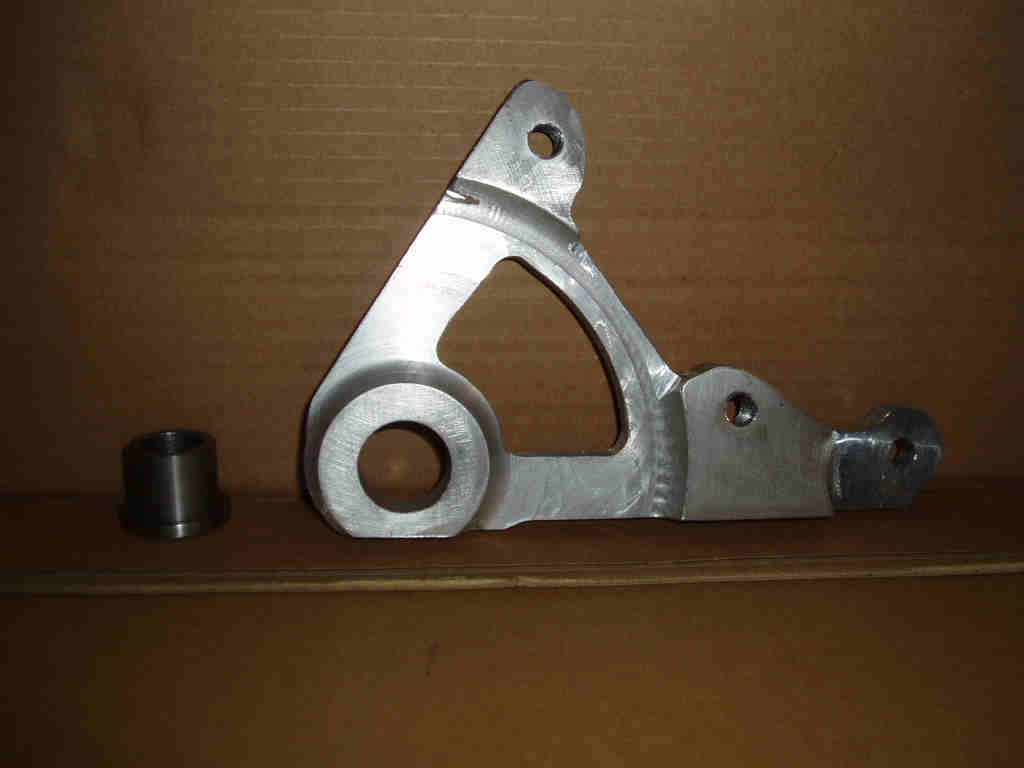

右がノーマルです

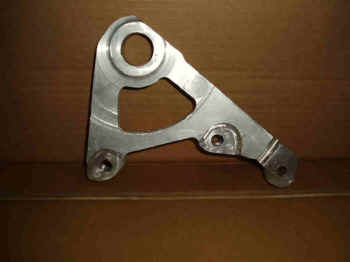

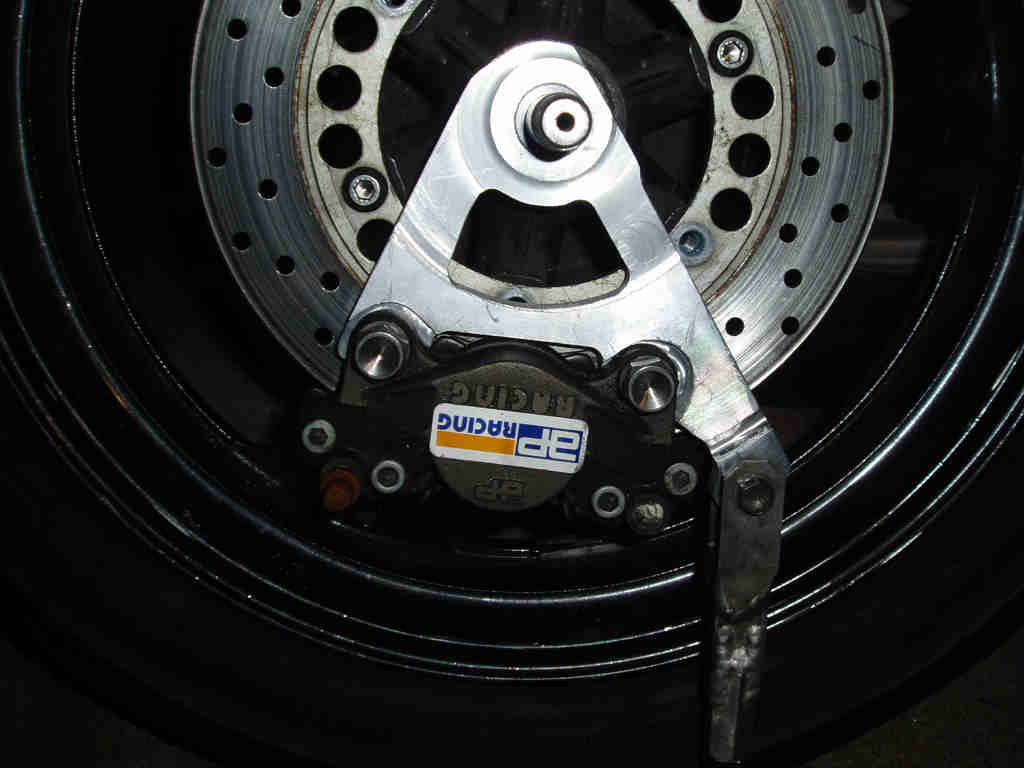

完成です。
