93:ハブ加工とスペーサ作成

リード100に4輪ホイールをつけるそうです。

皆さん好きですね・・・



下処理としてハブの外周切削・スペーサの作成がありますが

写真は有りません。



スペーサ用の円盤に穴あけです。

6mmを8個 12mmを4個明けます。




ハブにはスペーサ取り付けようとして8個穴を明けます。




座繰りをつけて完成です。表はこんな感じ




裏はこんな




スタッドを圧入

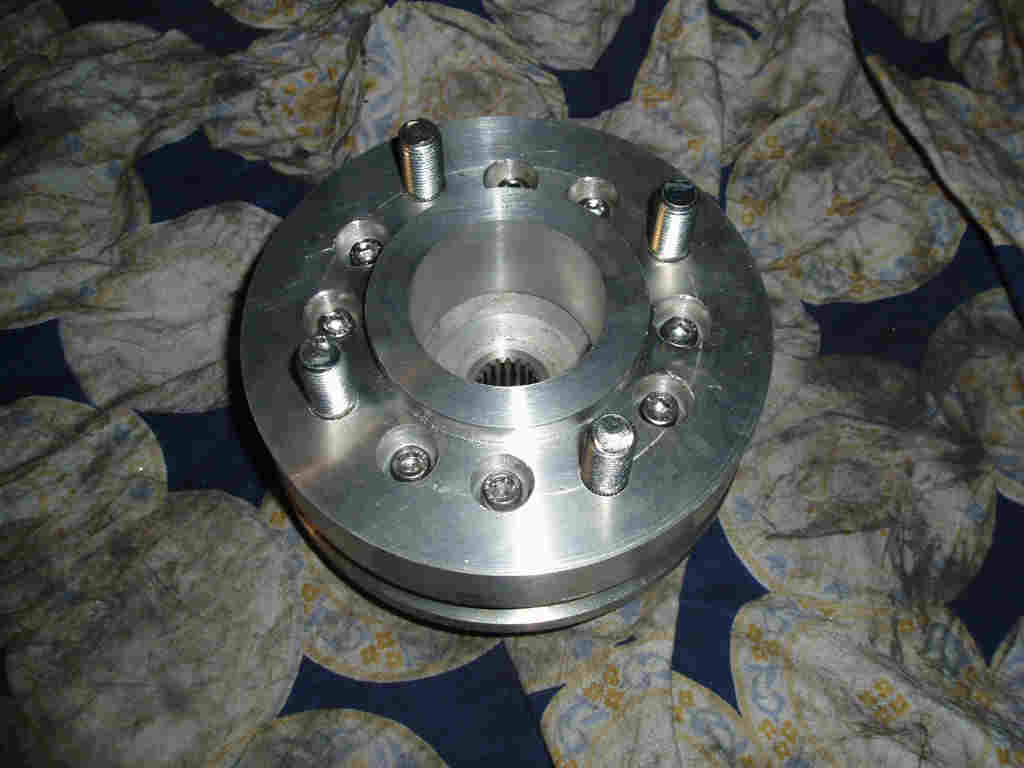

こんな感じに仕上がりました。

すべてのネジがぴたっと合います。




組み込んだらもう見れませんね。




良い出来だ〜
