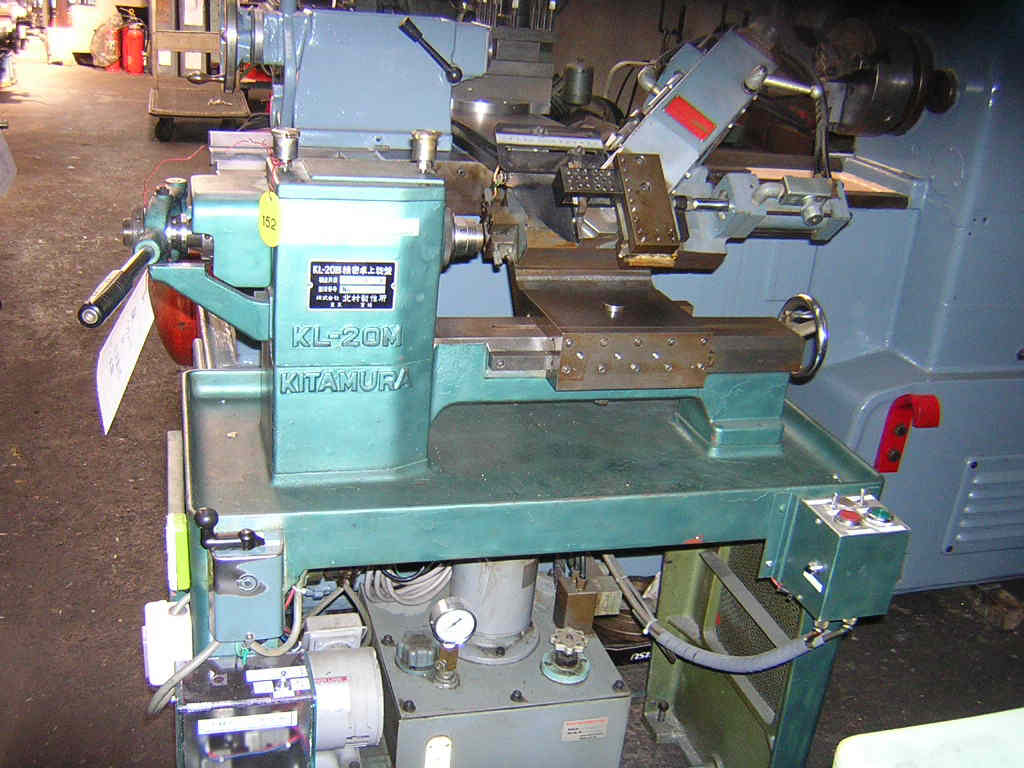

13:旋盤・北村KL−20油圧倣い



珍しいので・・・

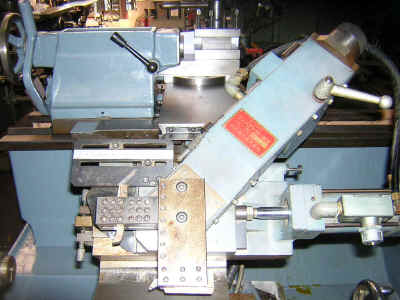

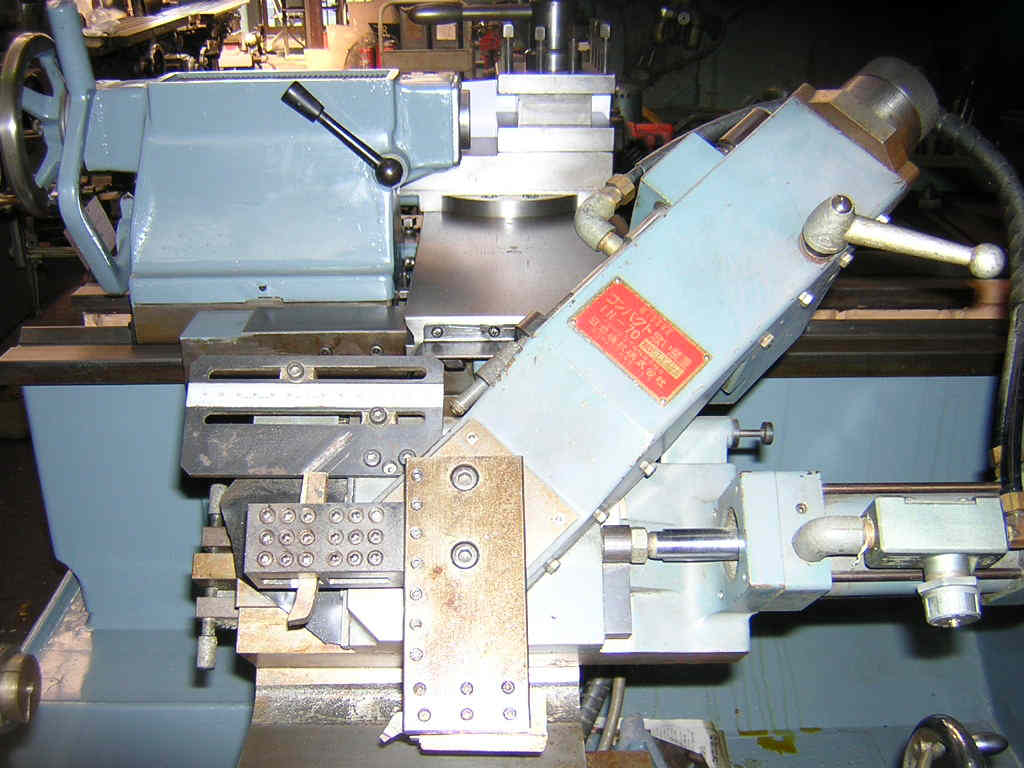

背景が邪魔ですが、これが倣い装置です。

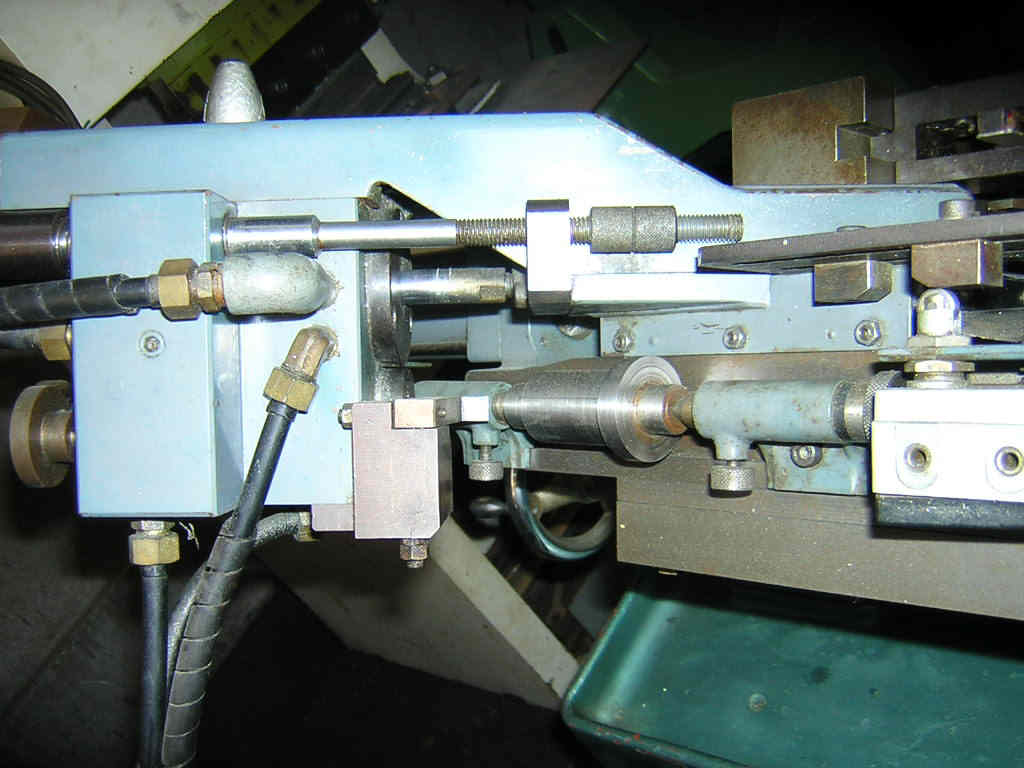

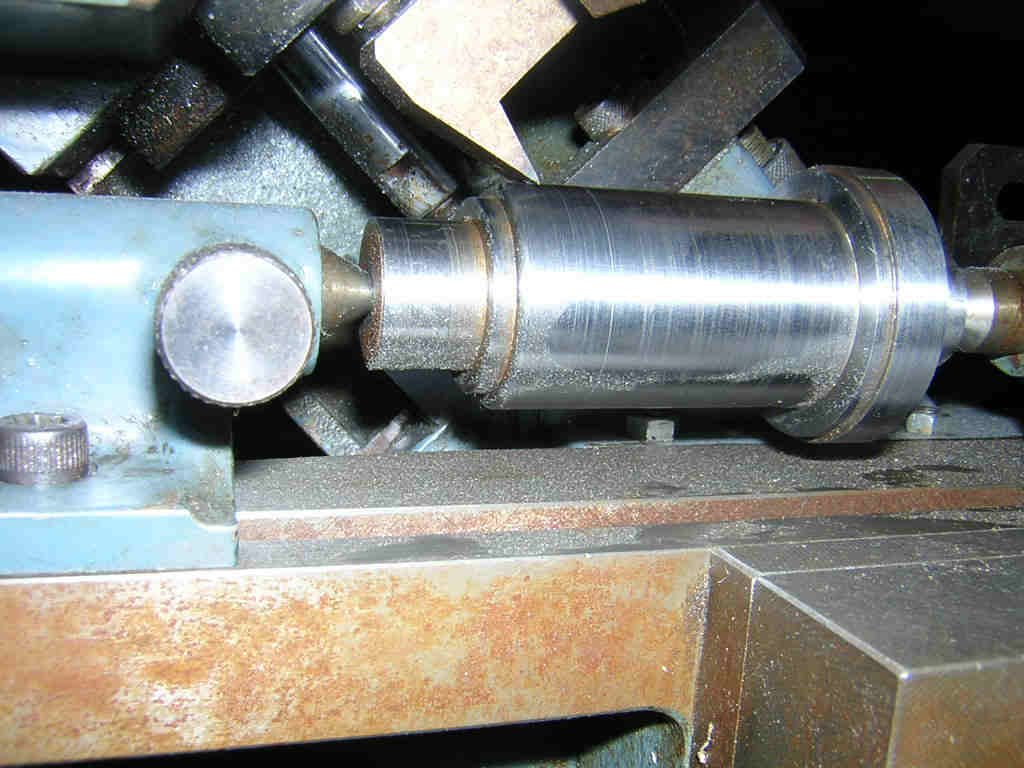

裏側にマスターがあり形状をなぞります。








試運転してみました。

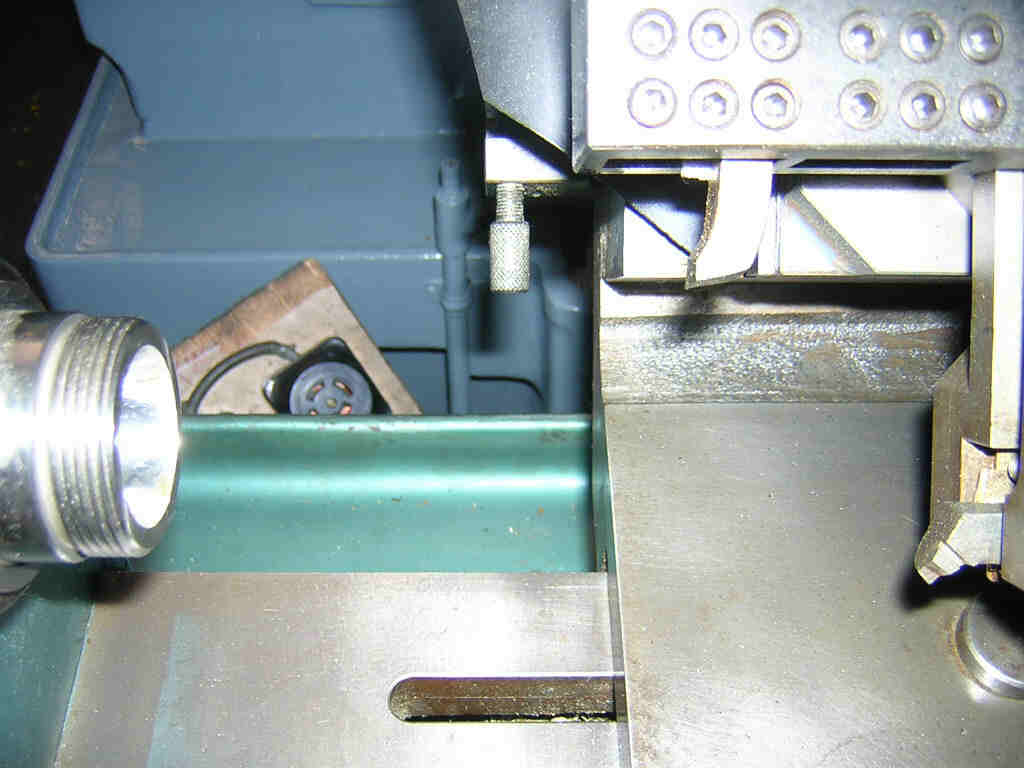

「爪」が左からスライドして凸にぶつかると上に移動します。

凹みには対応していないようです。作成できる形状に制限がありますね。


刃物も色々工夫してセットする必要があるようです。
