133:TZR50(丸)4EU 50cc

TZR系は最近少ないですね。乗っていないですが

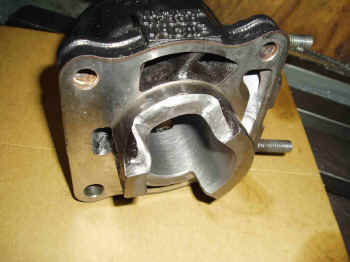

相当期待できる?シリンダーセットです。

次回作成の説明書代わりです。



退化したセンターリブは、有効か?リングの当り対策




NSR的に仕上げ




普通はこうだと思う。







穴も有効だと思う。




SPLヘッドです。




純正 今回仕様
排気上面 23.7mm 23.7mm
掃気上面 32mm
ヘッド容積 4cc 3.2cc
ヘッドスキッシュ 0.2mm 0mm
ヘッド厚さ23.13mm 面研磨1mmスキッシュ4度
ベース 0.5 0.5
ヘッドGK 0.25 0.2くらい
