204:NSR50 純正キャブ加工

キャブ加工は色々な方法があります。

うっかり加工すると低開度の調子が悪くなったりアイドリングしないことがあります。

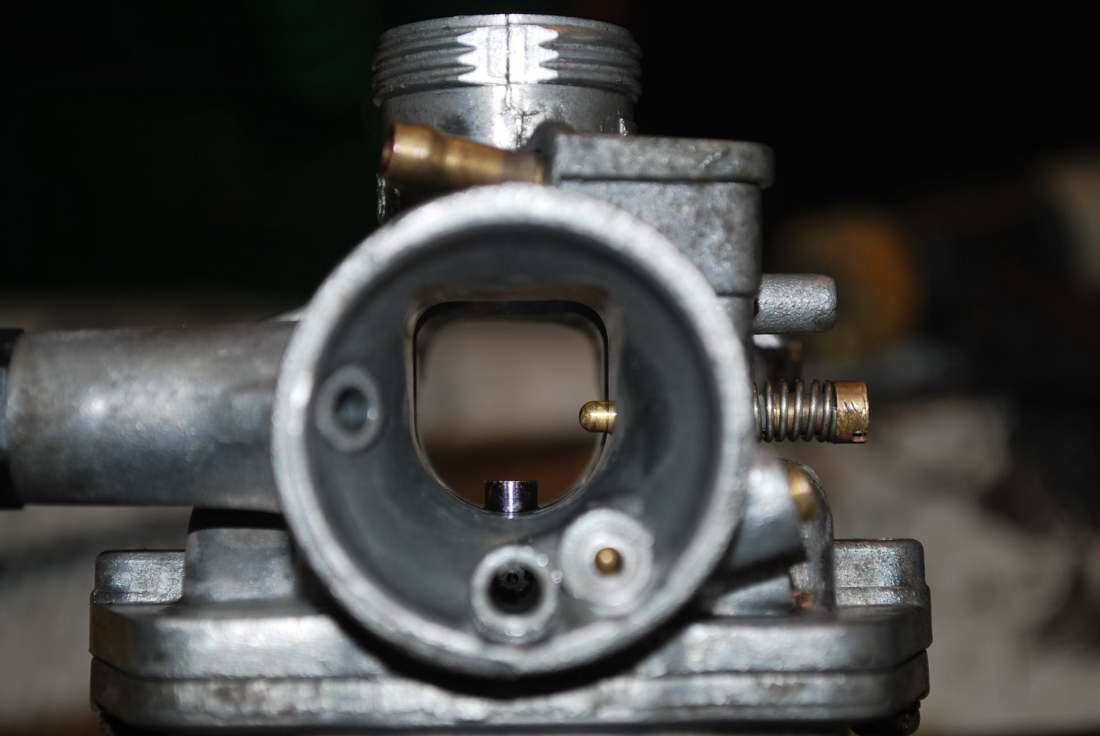

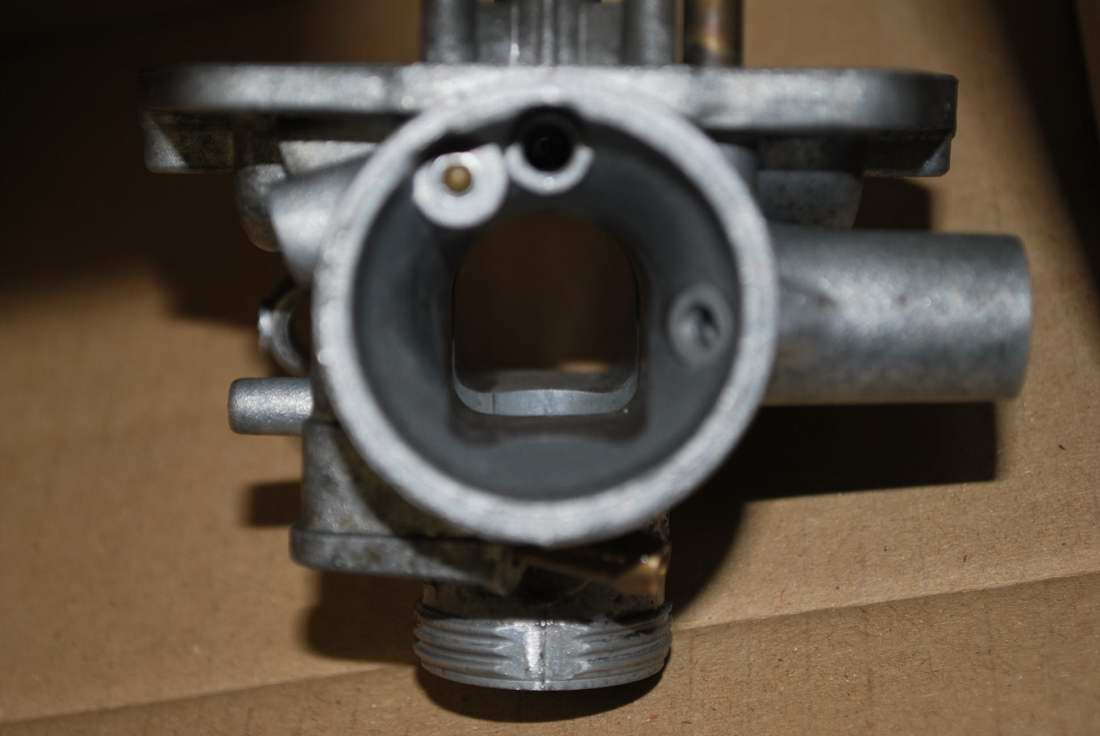

旋盤ですと丸くしか出来ませんがフライスにて加工しました。

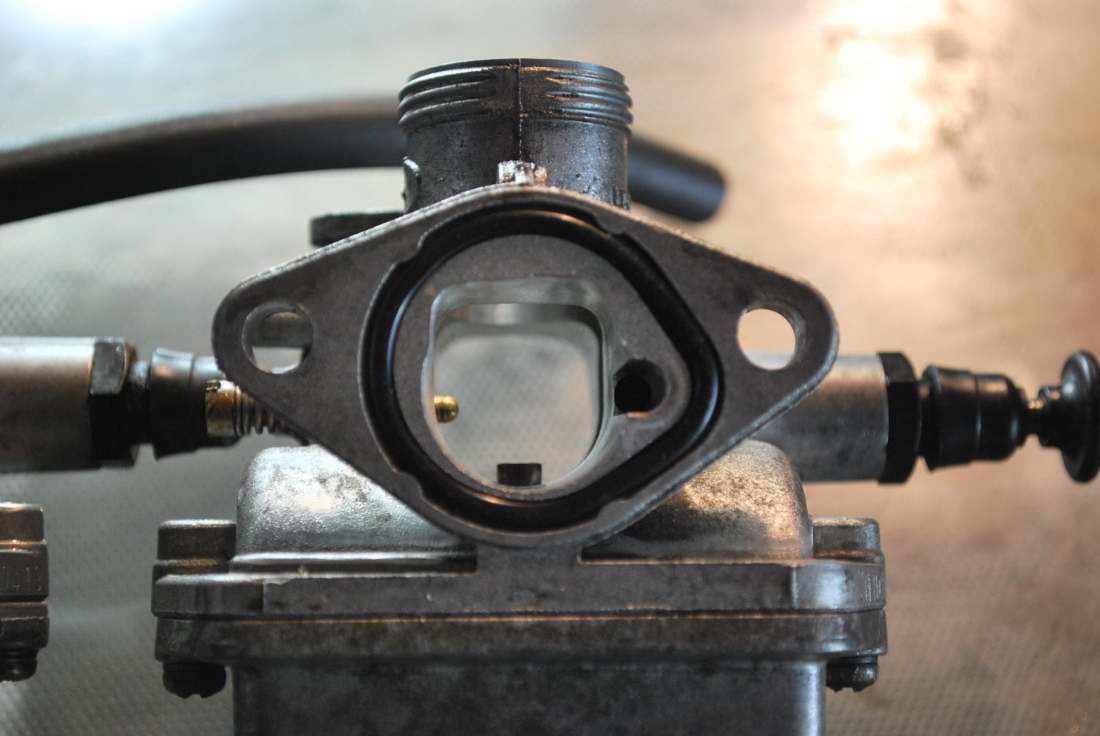

100%開度の断面積を広くしています。

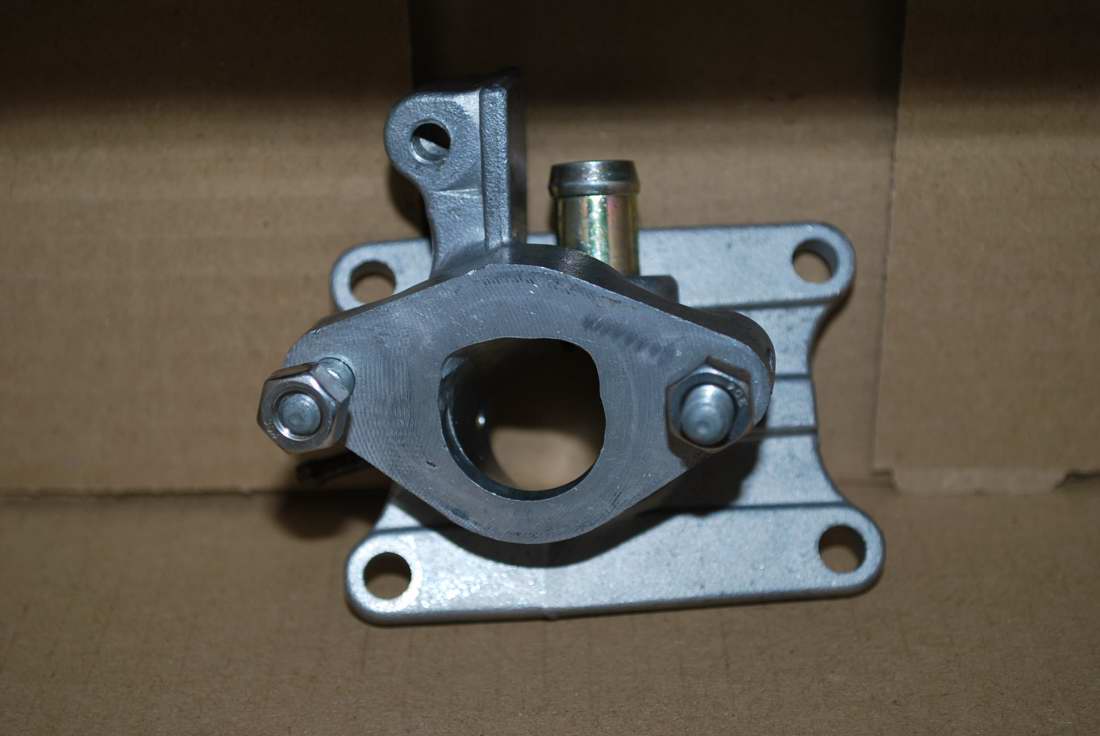

マニホ側もあわせると良いですね。

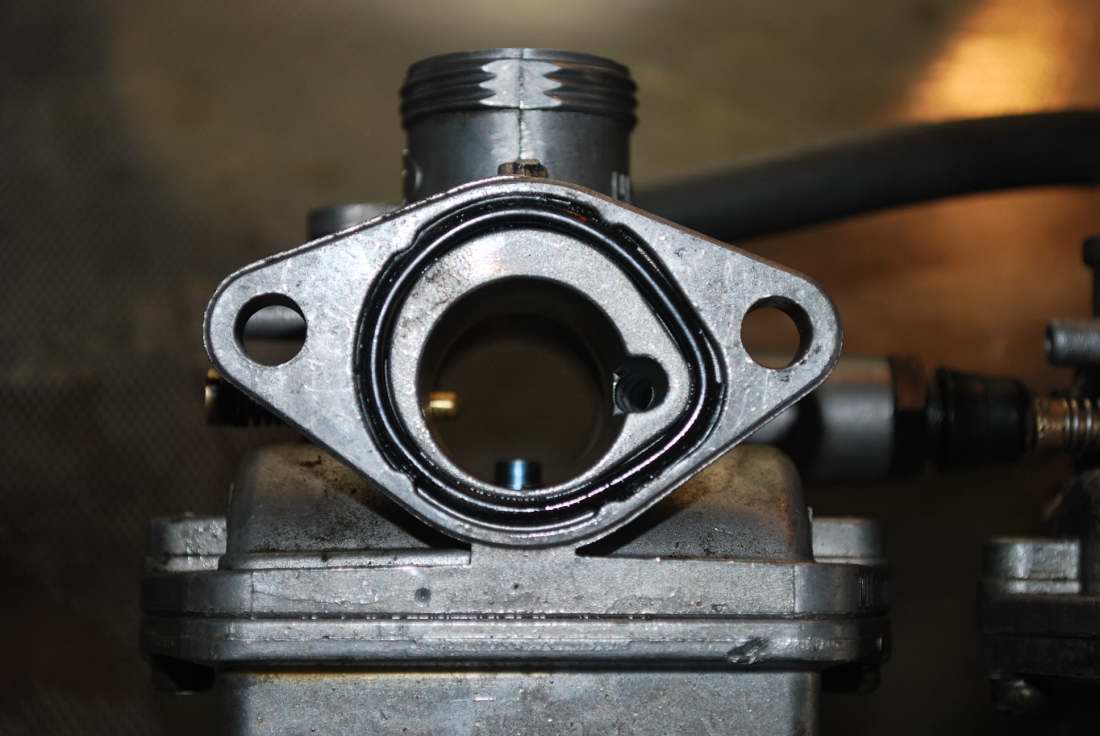

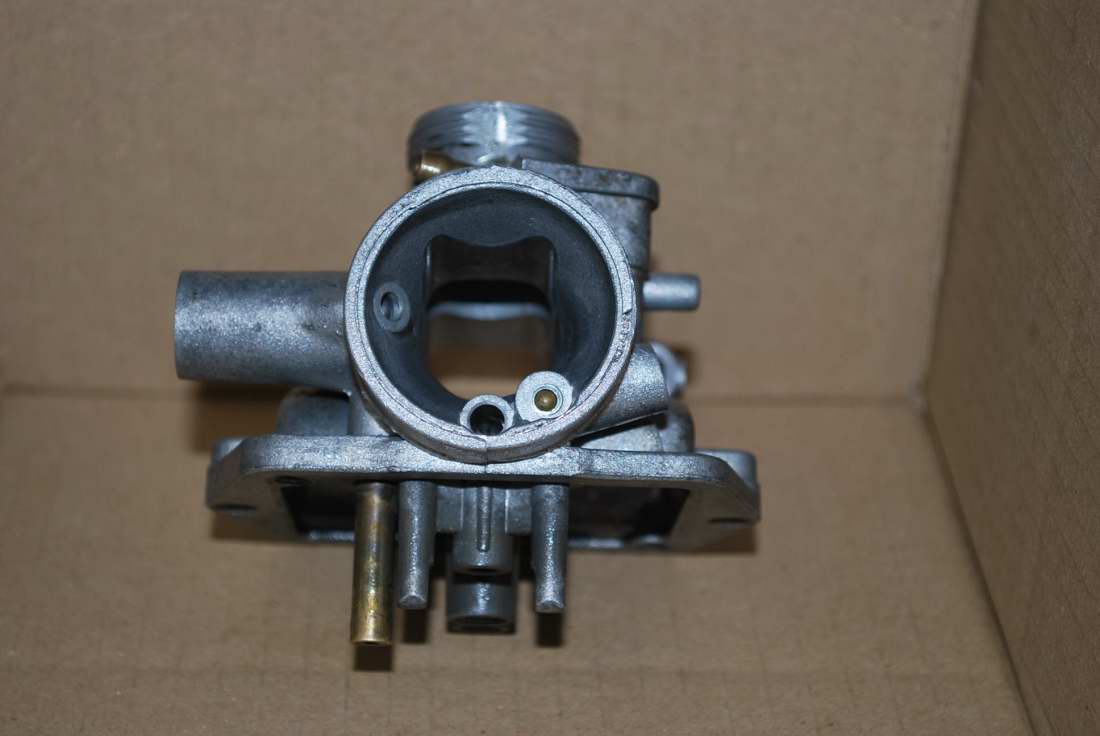

加工なし、比較用




2011/6 やりかた忘れましたので加工手順を追加しました。

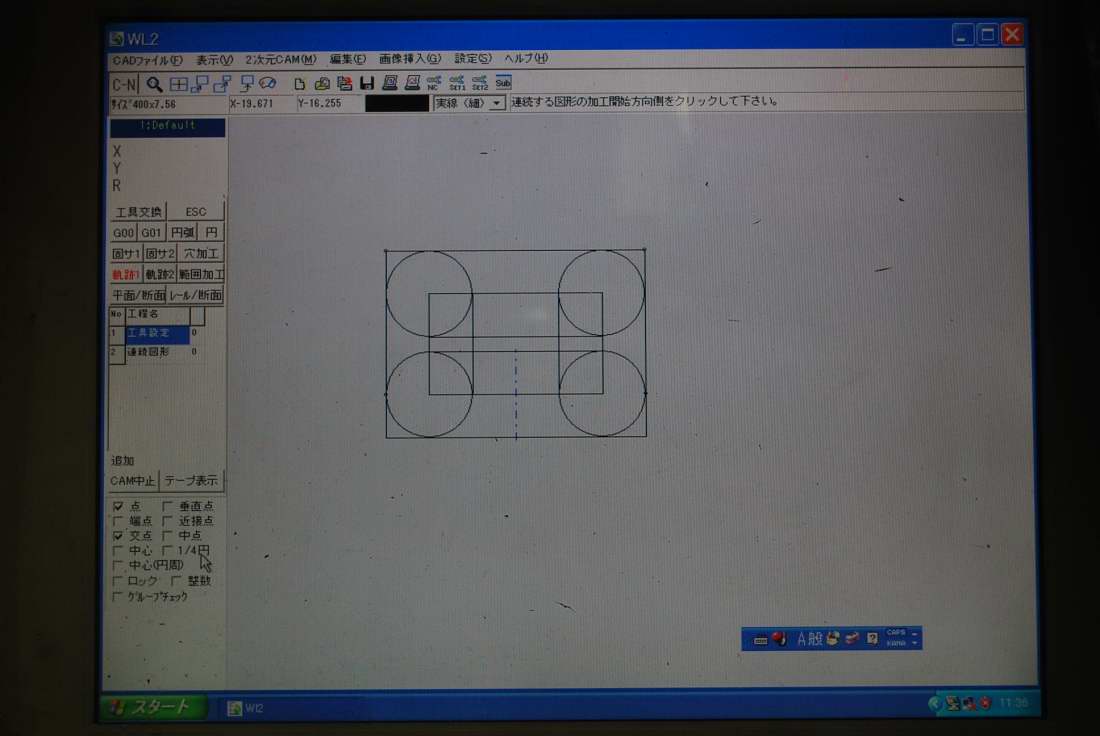

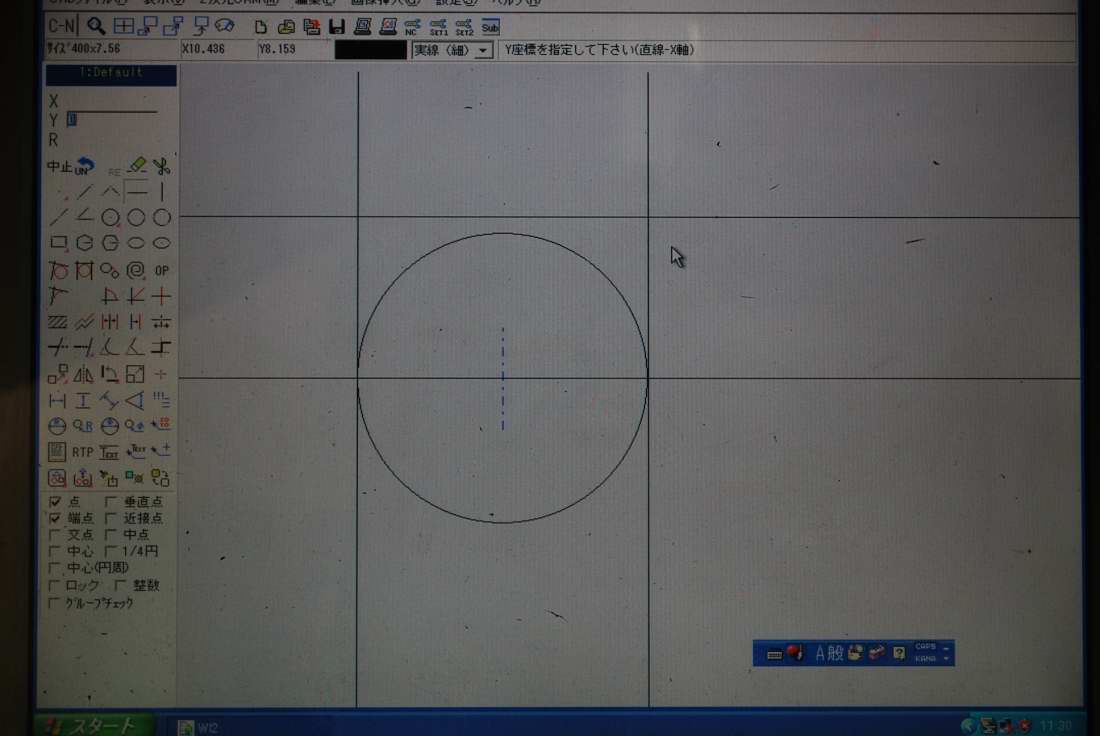

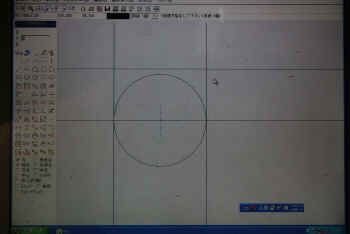

元のボアに対する加工エリア

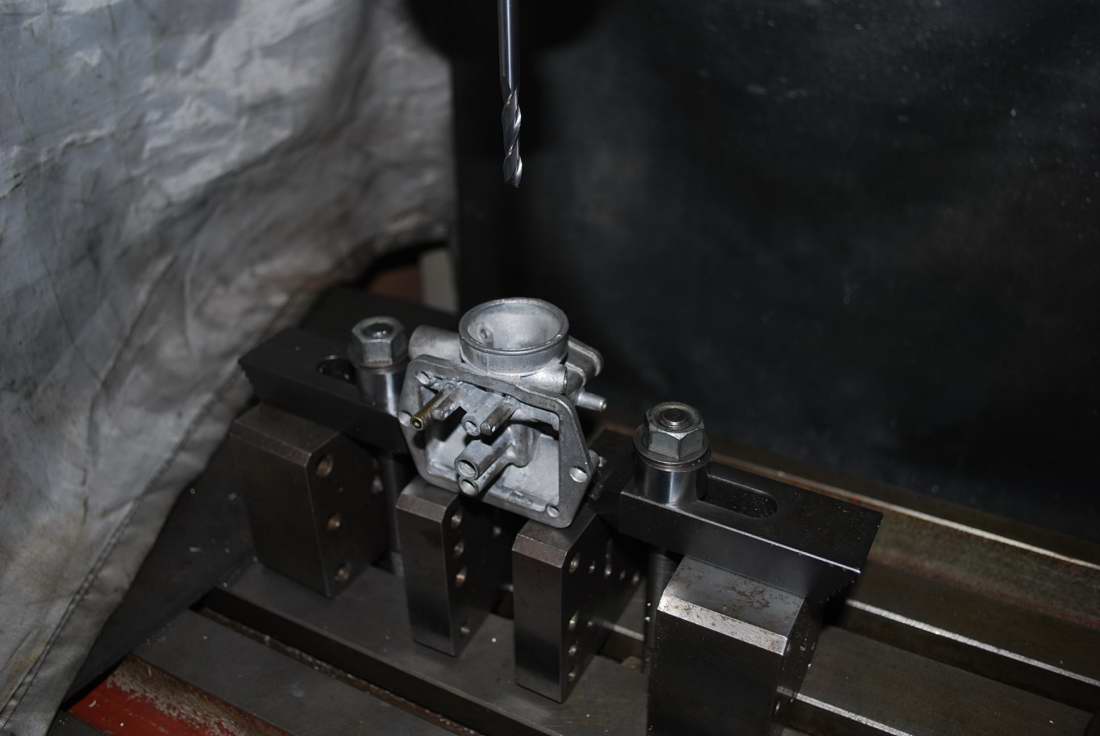

キャブのセット

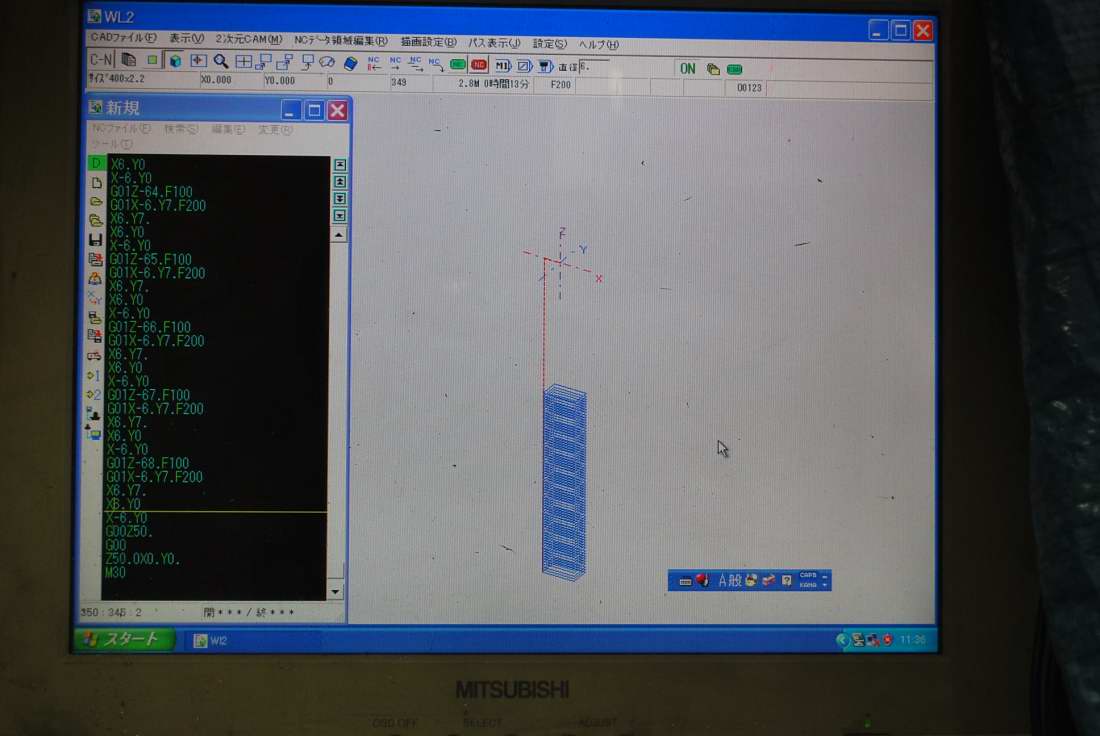

ツールパス




1mm F200




ここは手で修正

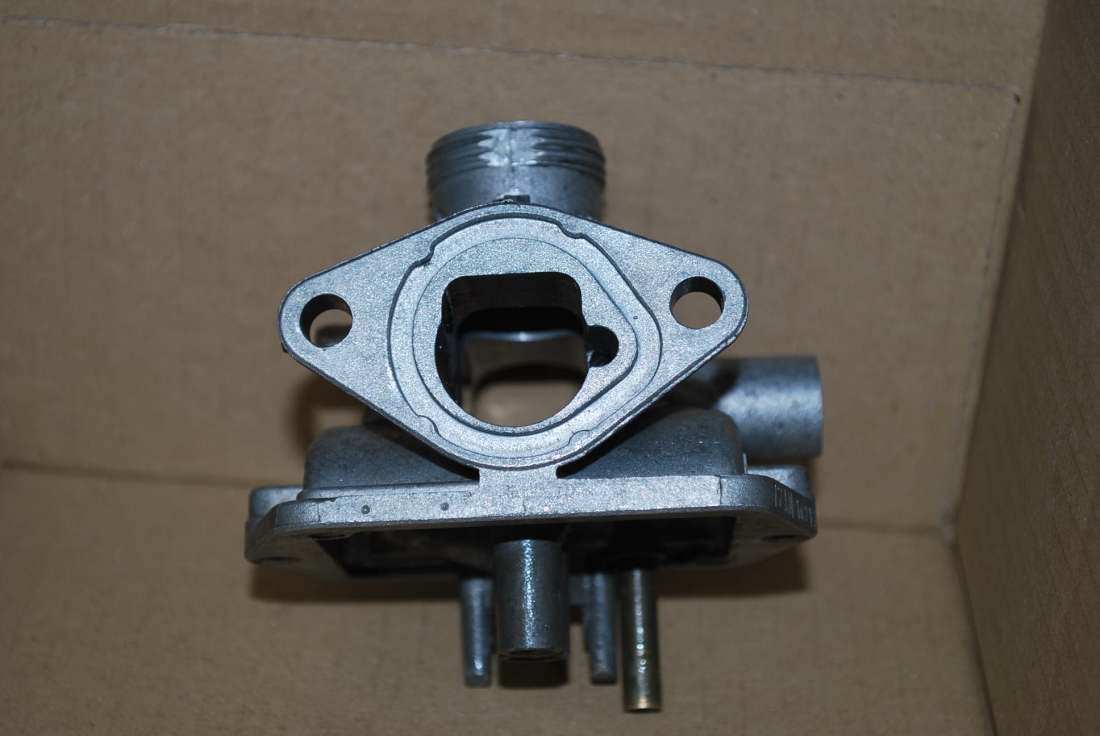

完成 1.5mmのシムも作成
