310:V100ボア用ヘッド ガスケット作成



アドレスV100のボアアップ用ヘッド作成は数年ぶりになります。

以前の記事を見て作成したらちゃんとできました。



ヘッドガスケットは複数ですとこの用に作っています。

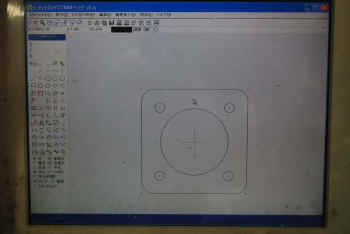

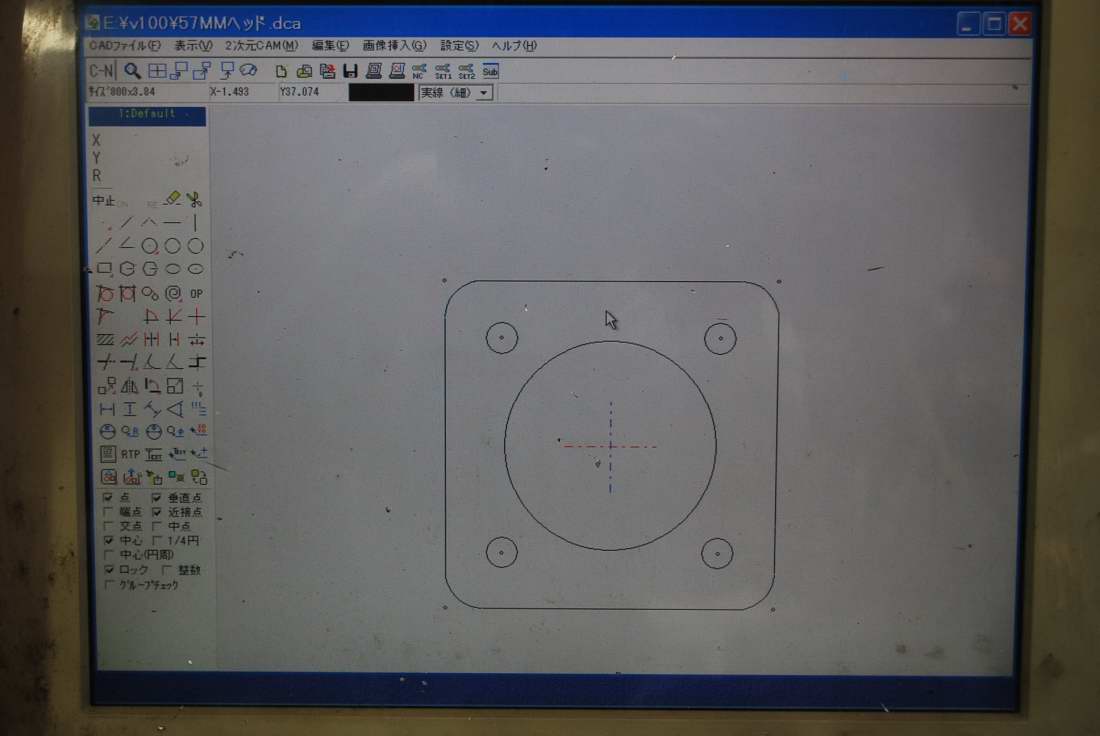

画面で作図します。 機械でカットするデータもここで作成します。

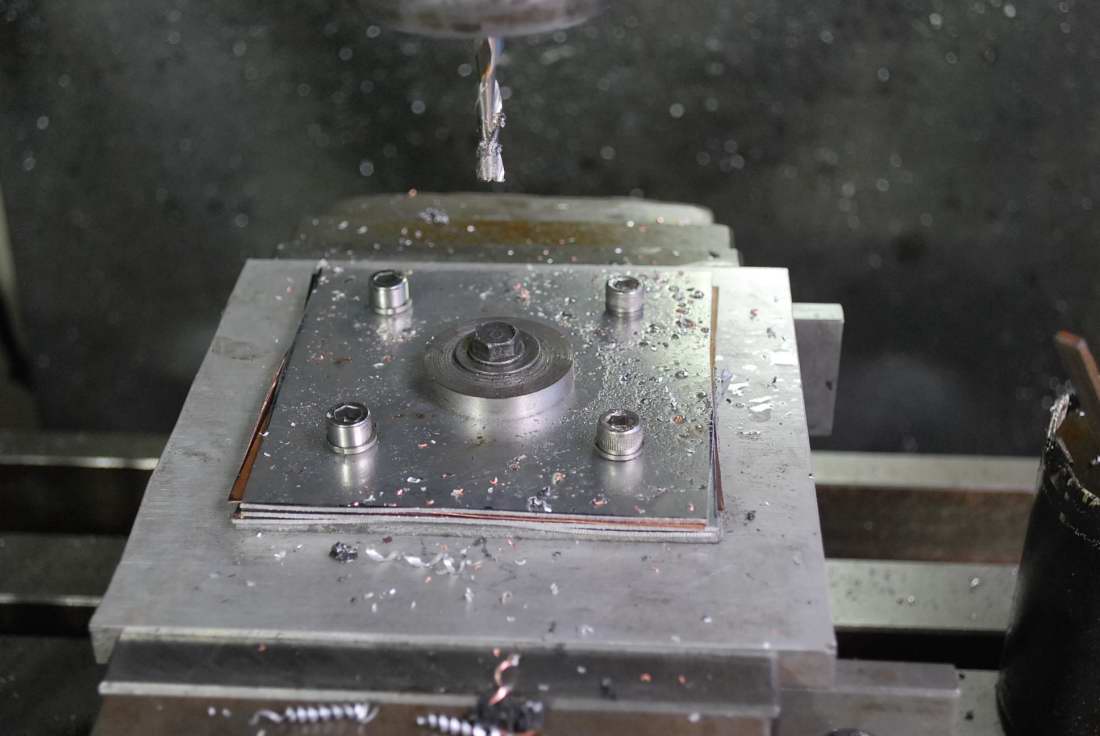

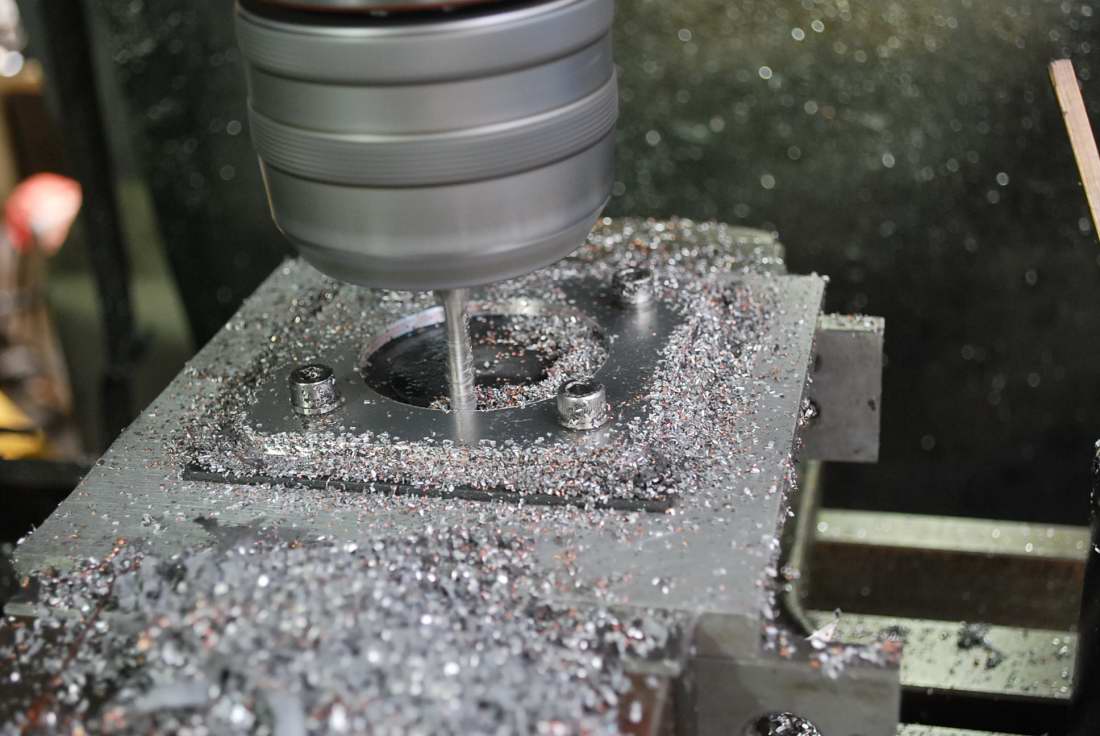

固定して輪郭を切削します。




完成まで後少し

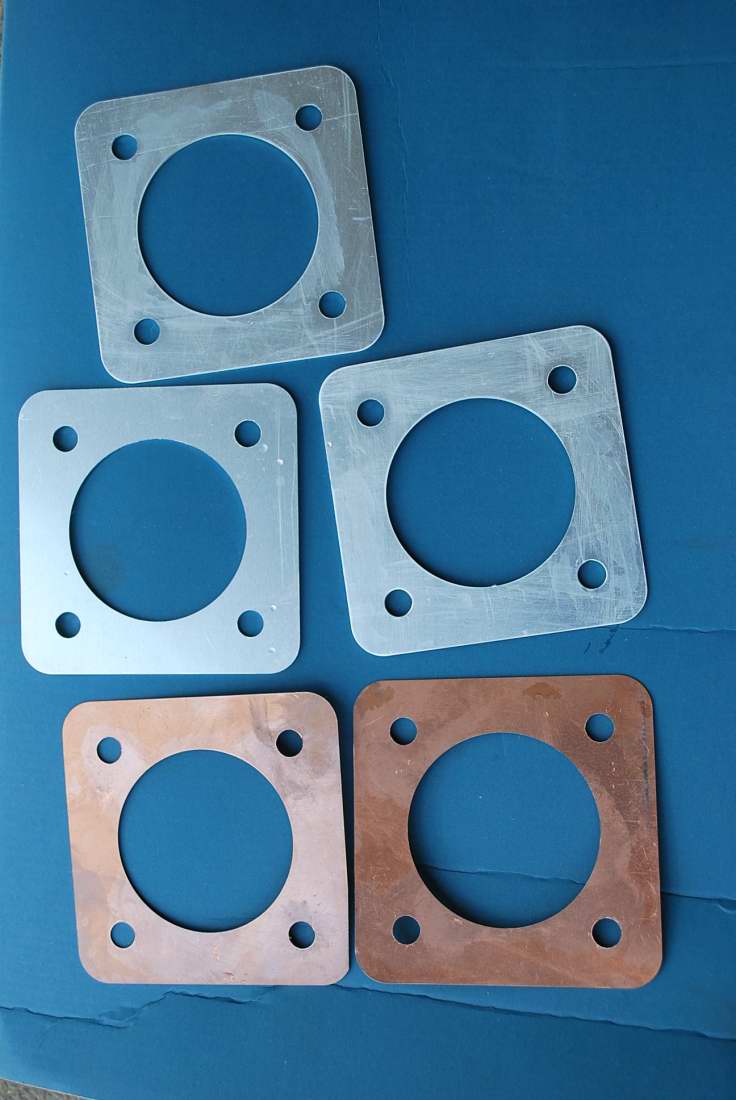

アルミ1mm 銅0.5mmです。

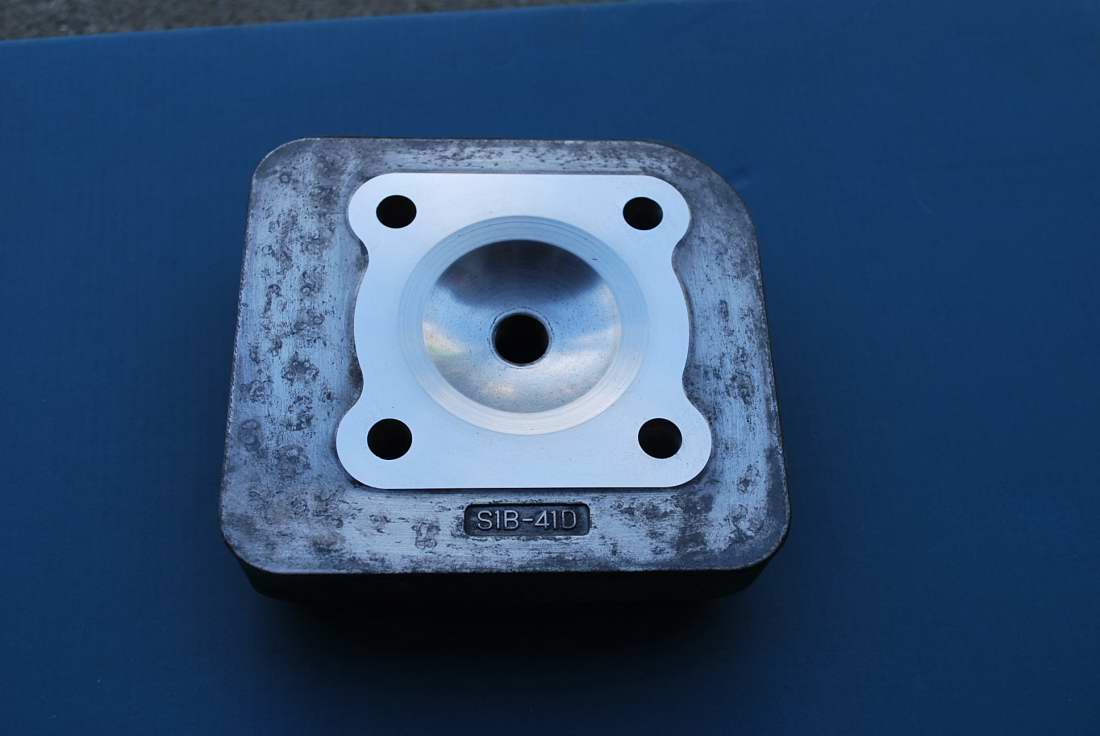

ヘッドはこんな感じに完成しました。


容積約10ccなのでガスケットで調整してもらうことになります。
