333:NSR50 ロングクランク



何度も作り直し加工品として使えるようになりました。

ストロークなど仕様に応じてみた感じ時は異なります。

2mmシフトで4mmストロークアップが標準ですが

2.8mmシフトでストローク47mmのロングコンロッド仕様

が最終仕様の予定です。46mmボアで78ccになります。

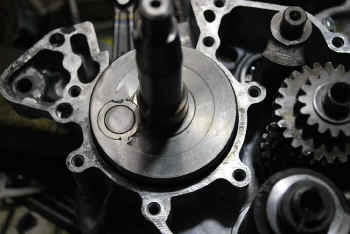

こんな感じです。




高い工作精度が必要で大分研究しました。




ストロークが伸びているので頭が出ます。

アルミベースをいれてポートタイミングが規定値になtれば成功です。




コンロッドとケースが当たる場合はケースを少し削ります。
