8:NSF100 写真館

知人からNSF100を拝借することが出来ましたので分析してみました。

NSRの4st化のヒントになると思います。

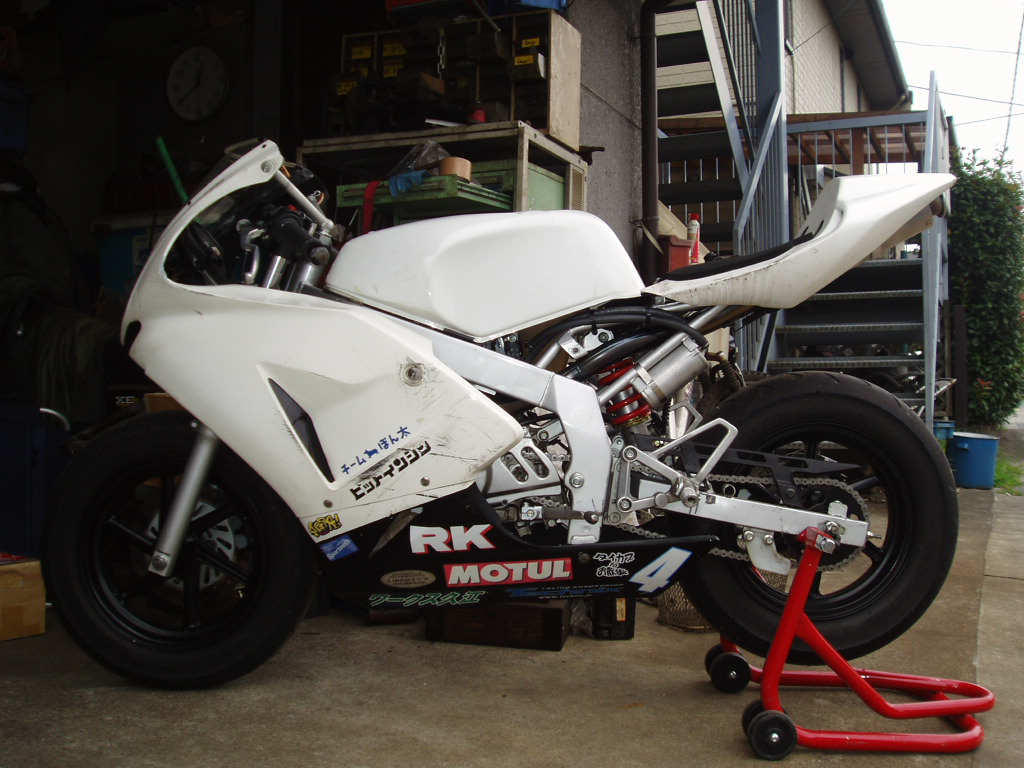

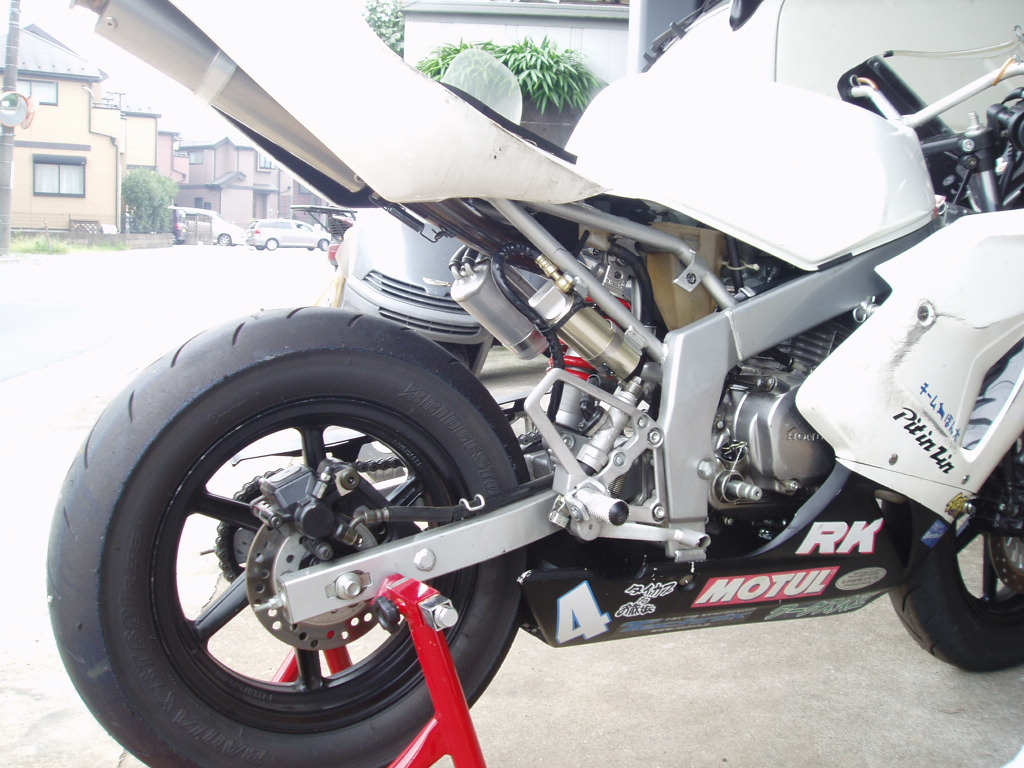

カウル形状 分割位置 シートカウルが特徴的です

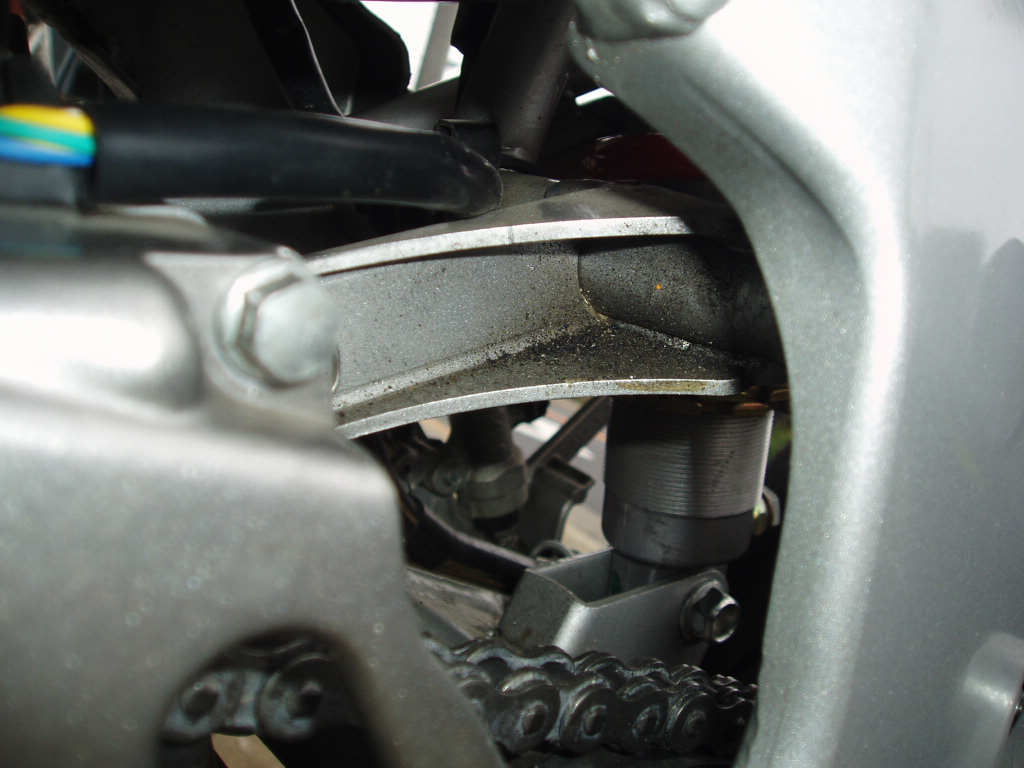

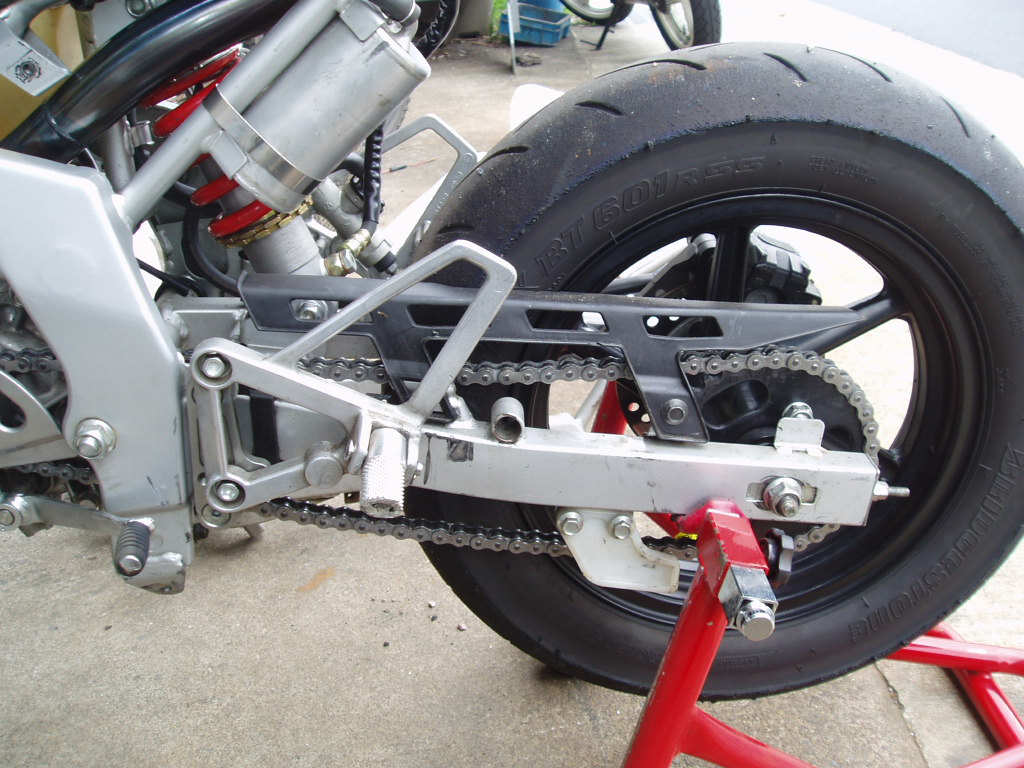

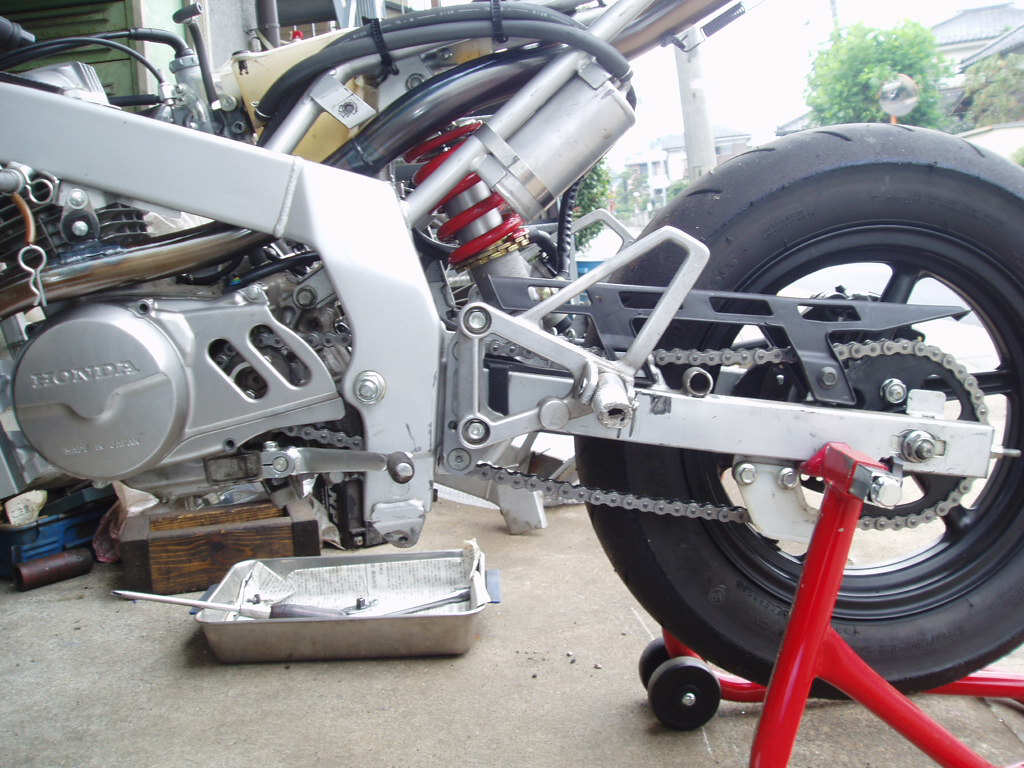

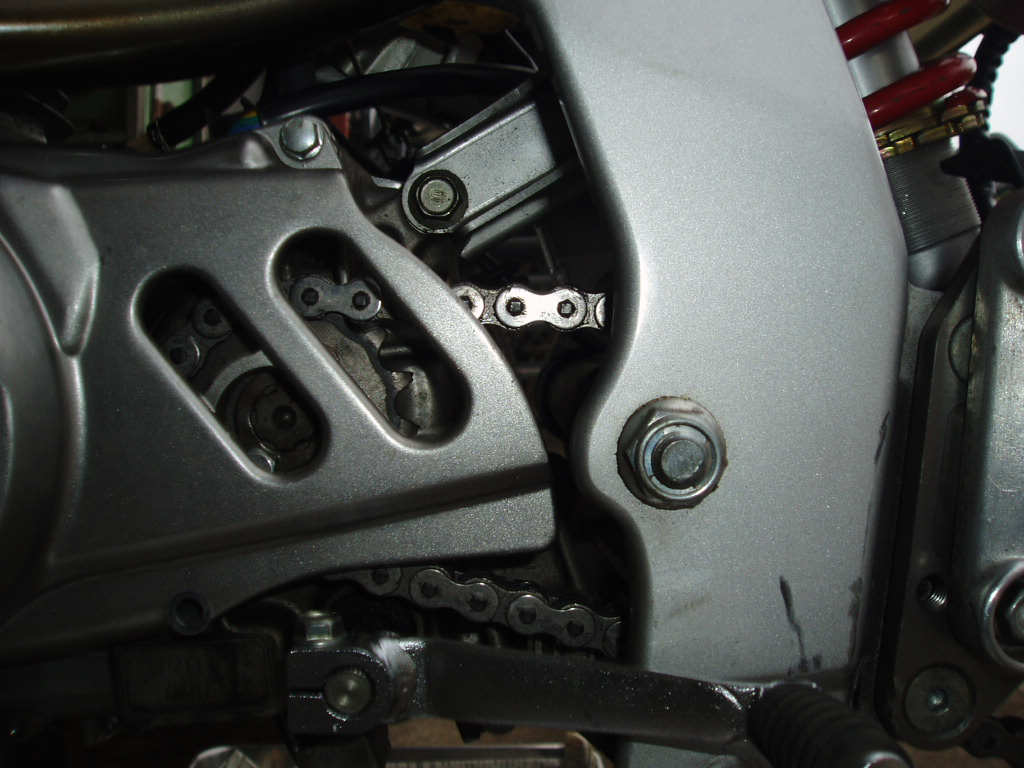

スイングアームはNSRと同じ長さのようです。

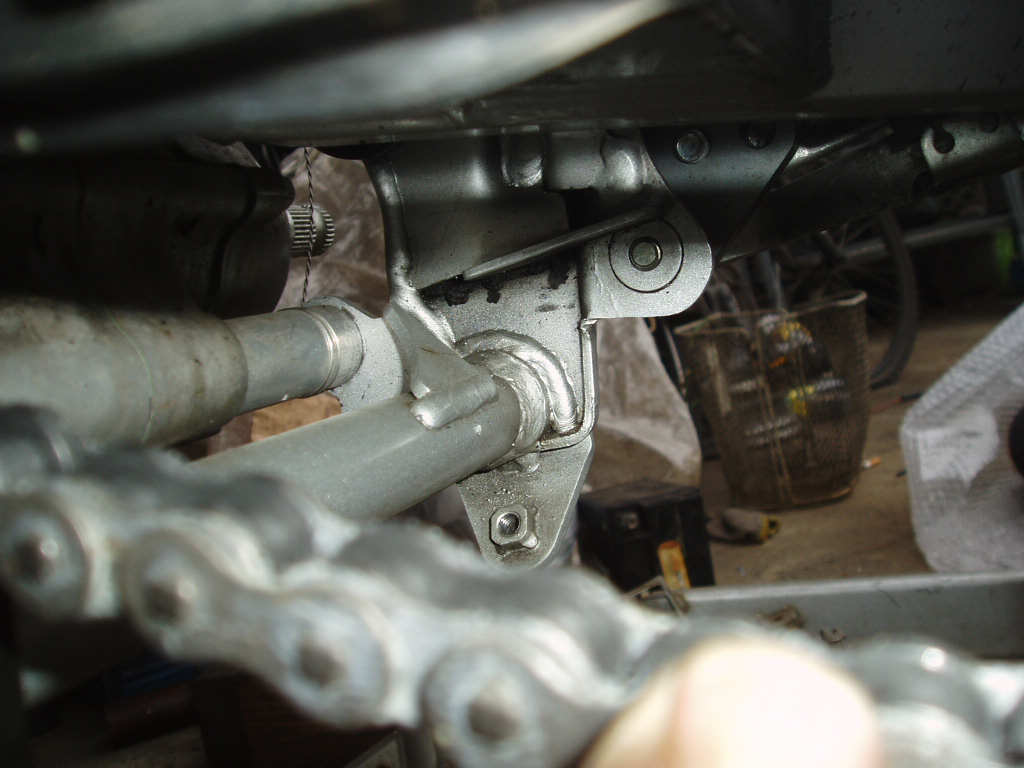

スタンドの耳は有りません

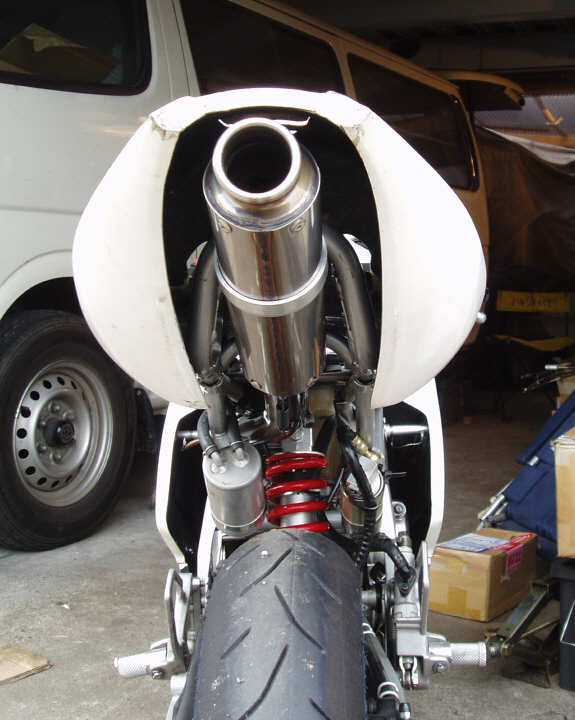

センター出しは流行です




カウルステーの取り付け






NSRとほぼ同じ

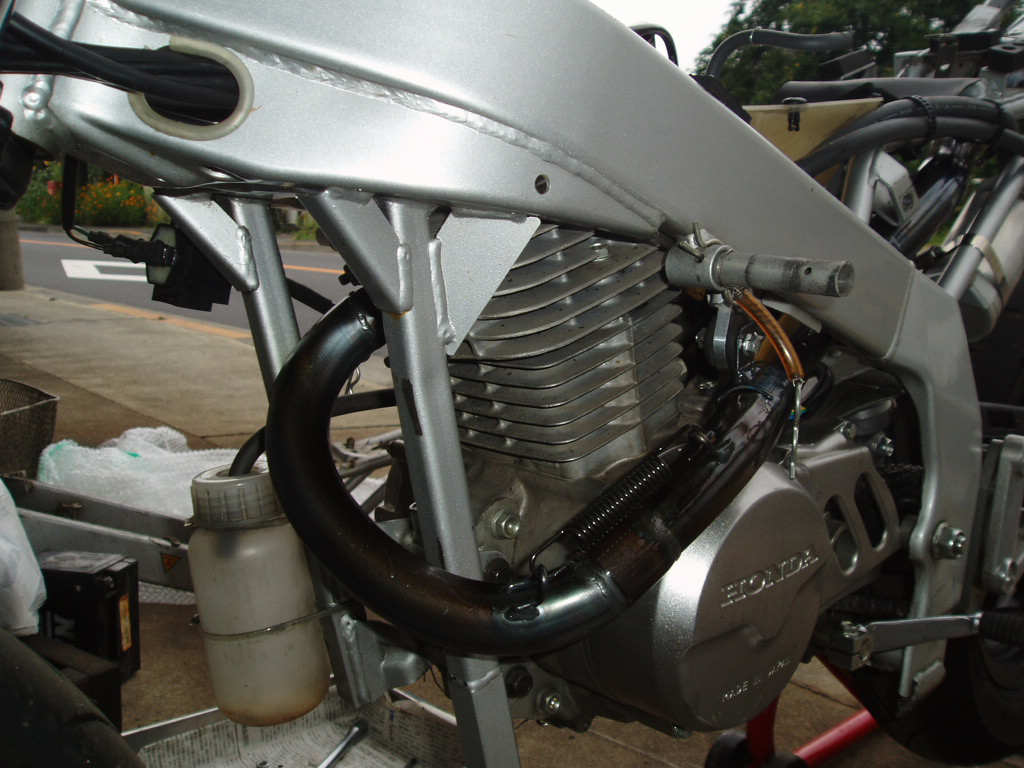

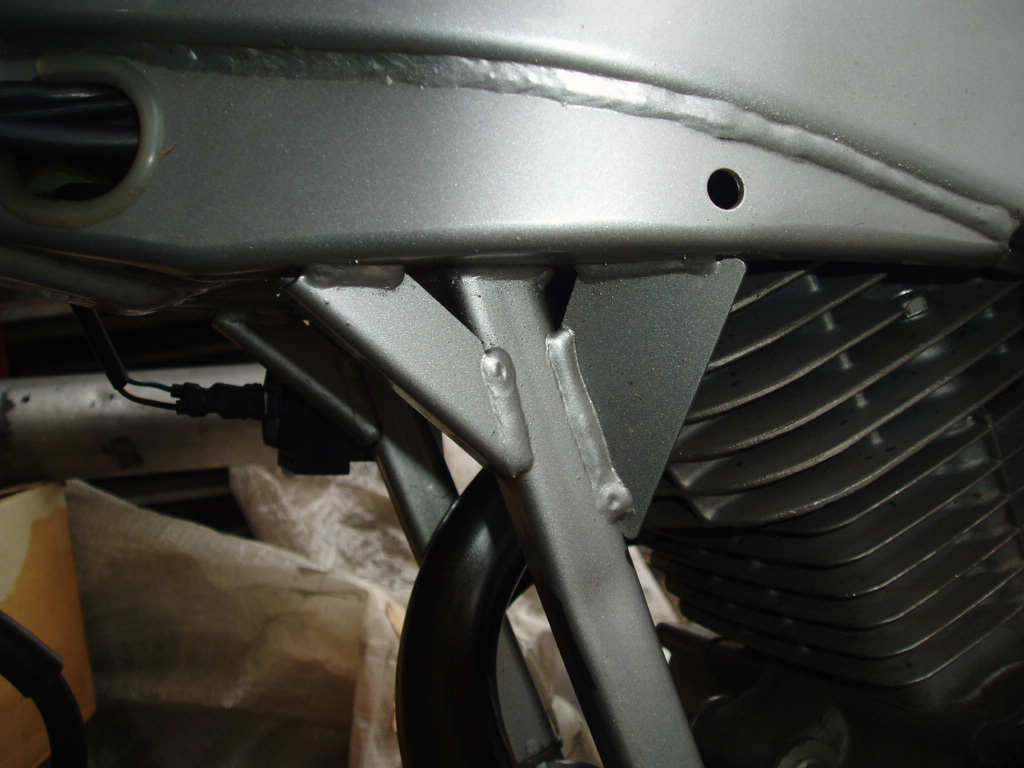

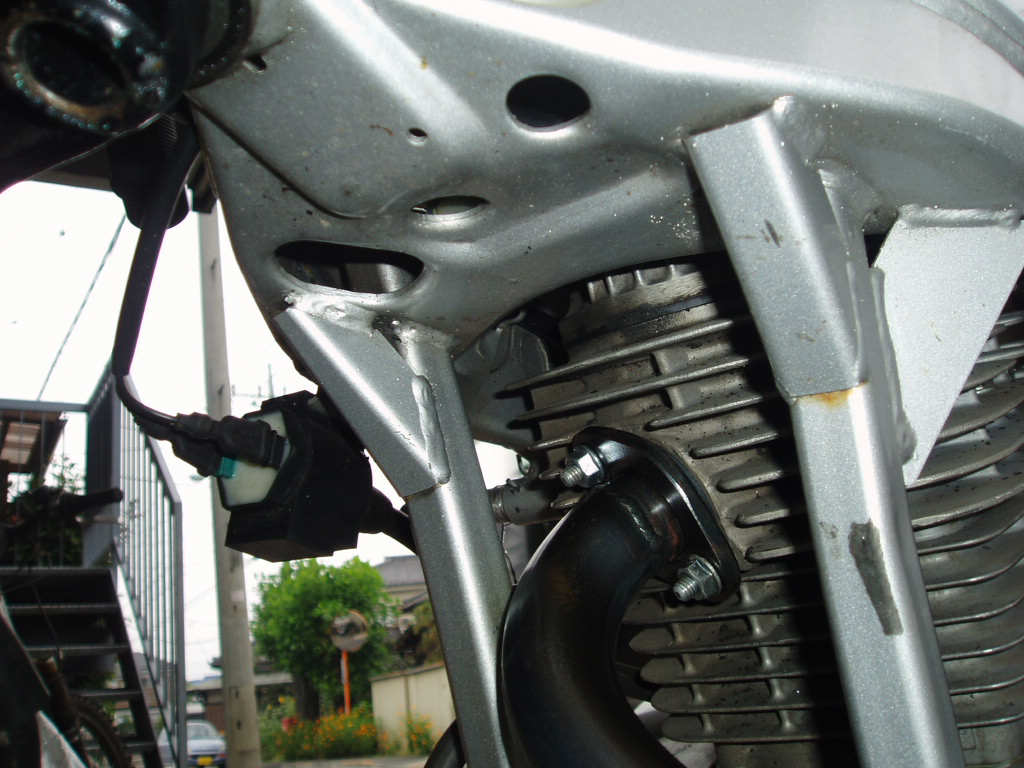

フロントエンジンハンガーの補強




前は角パイプ横は板です。

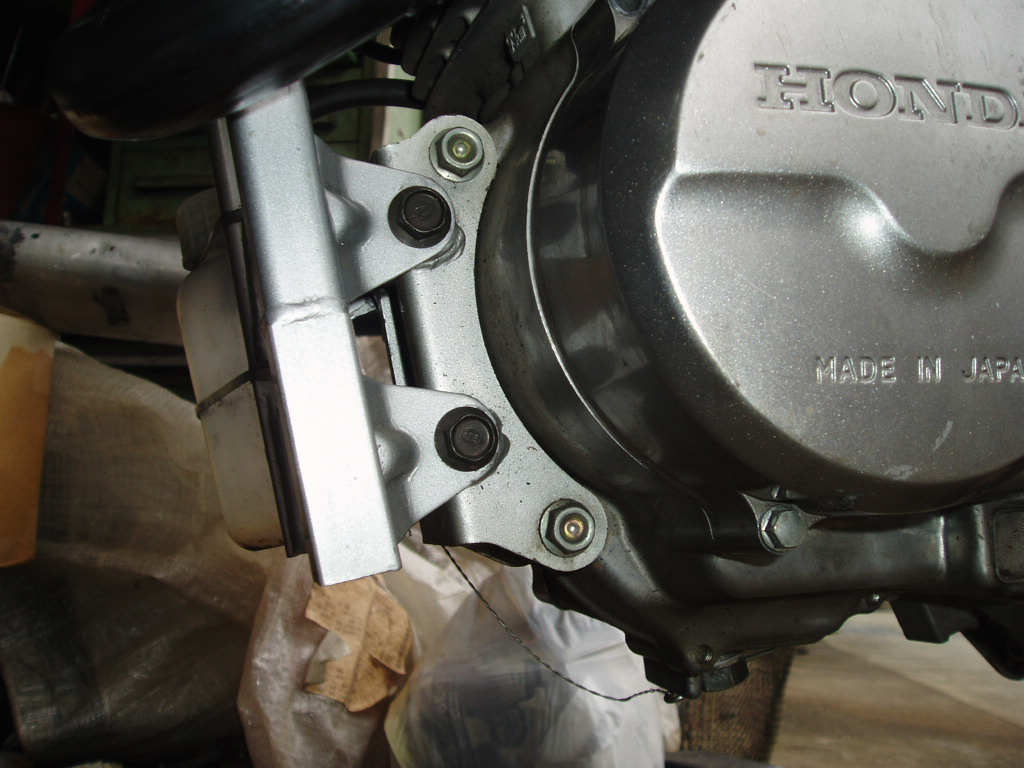

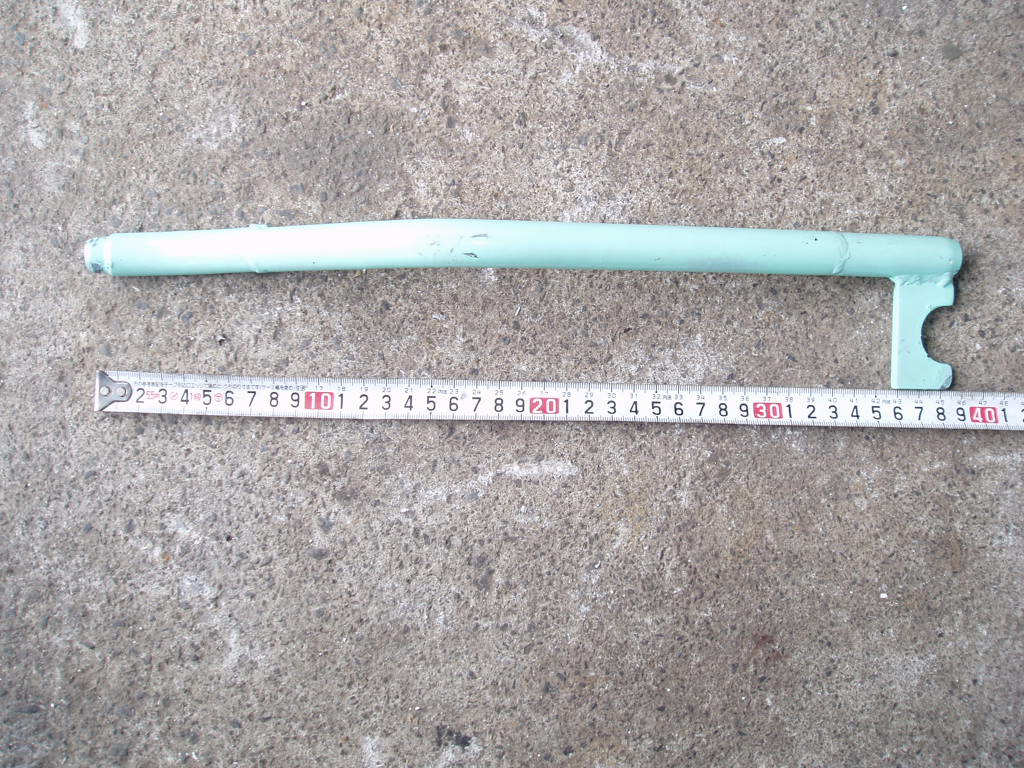

フロントエンジンハンガー




延長しています





リアの上も延長しています

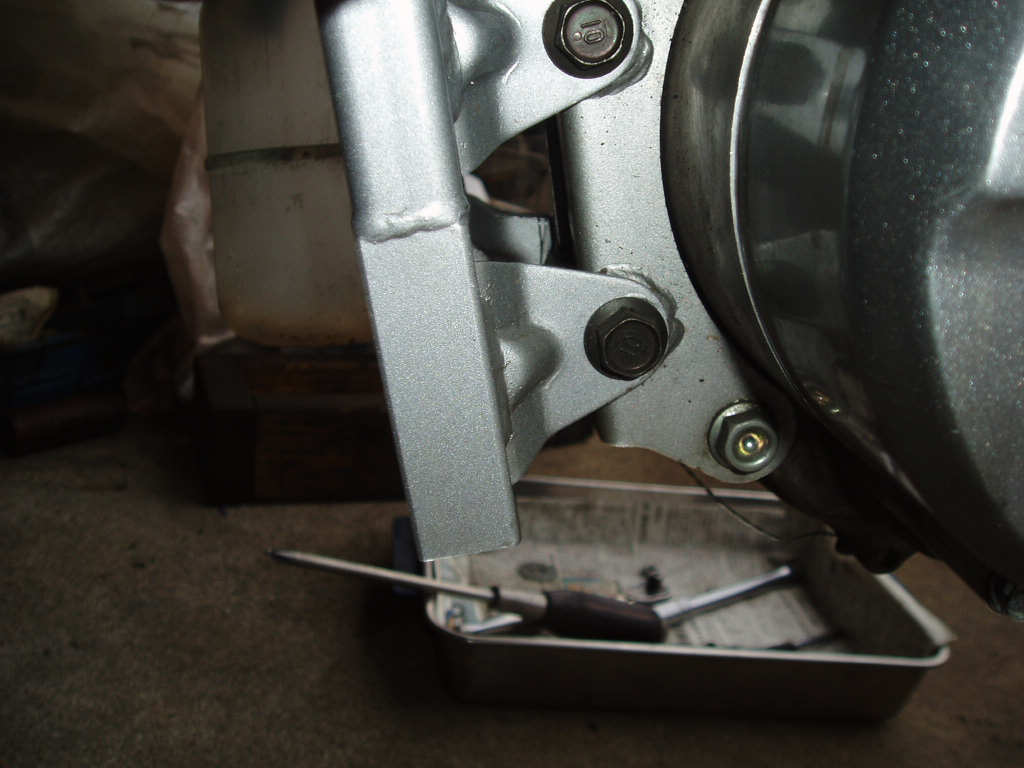

従来のハンガー部はパイプで溶接されています


溶接して耳を出しています

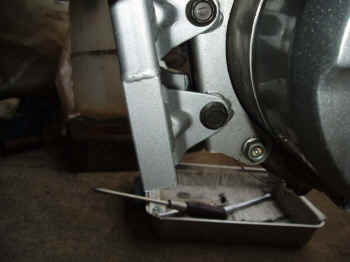

右側はカラーで調整

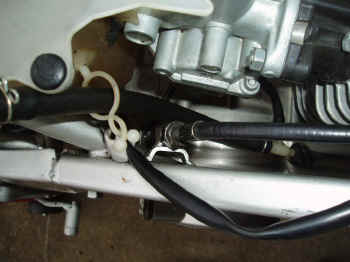

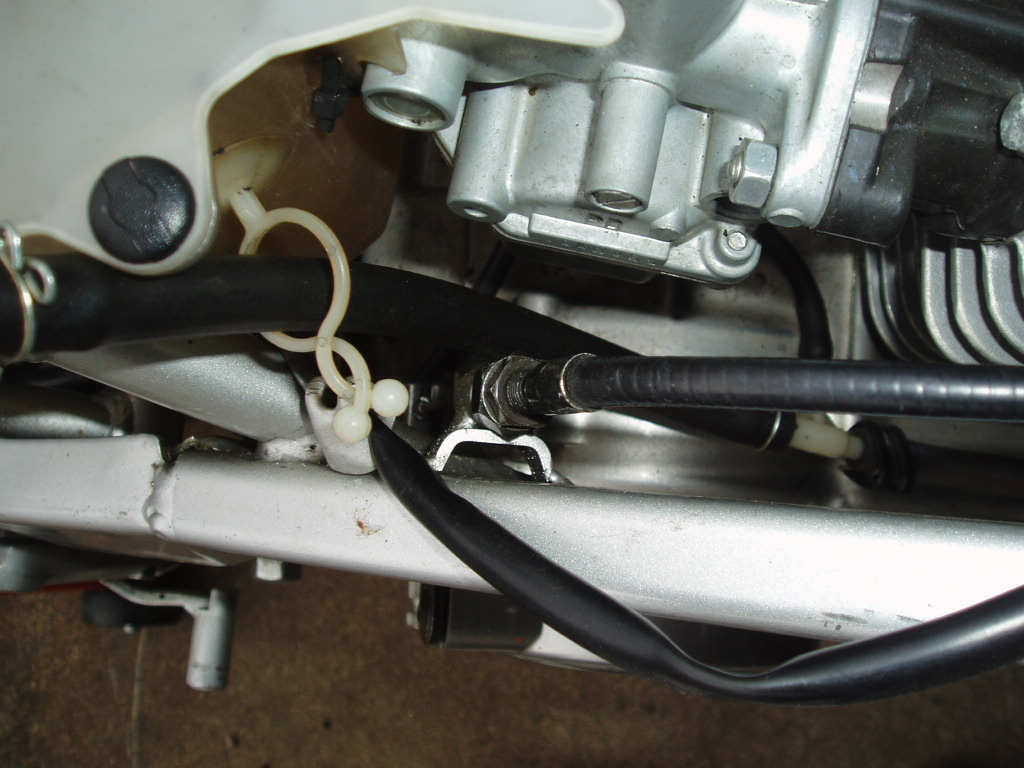

クラッチワイヤーの固定部はフレームに溶接

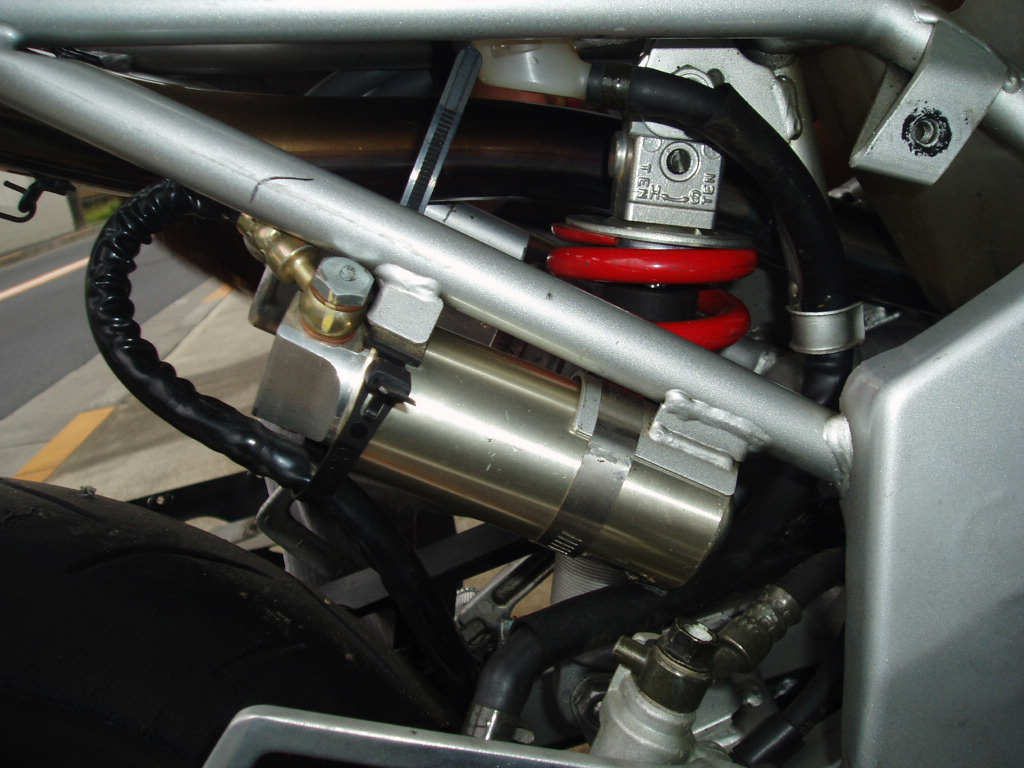

リザーブタンクのステー

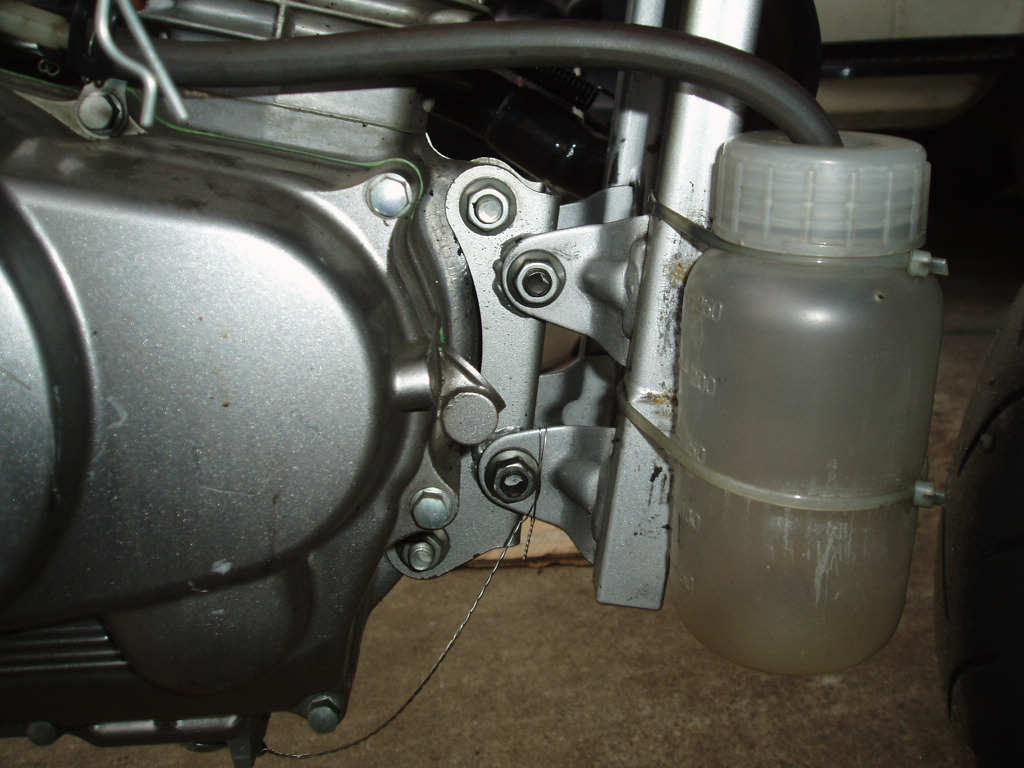

反対はオイルキャッチタンク

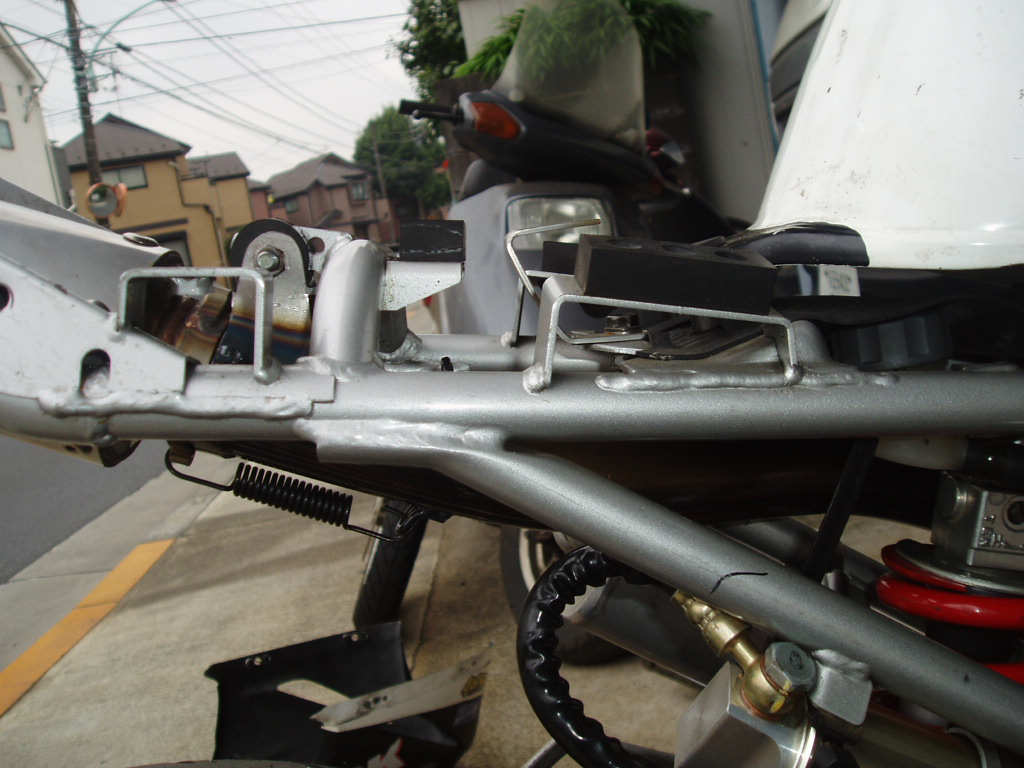

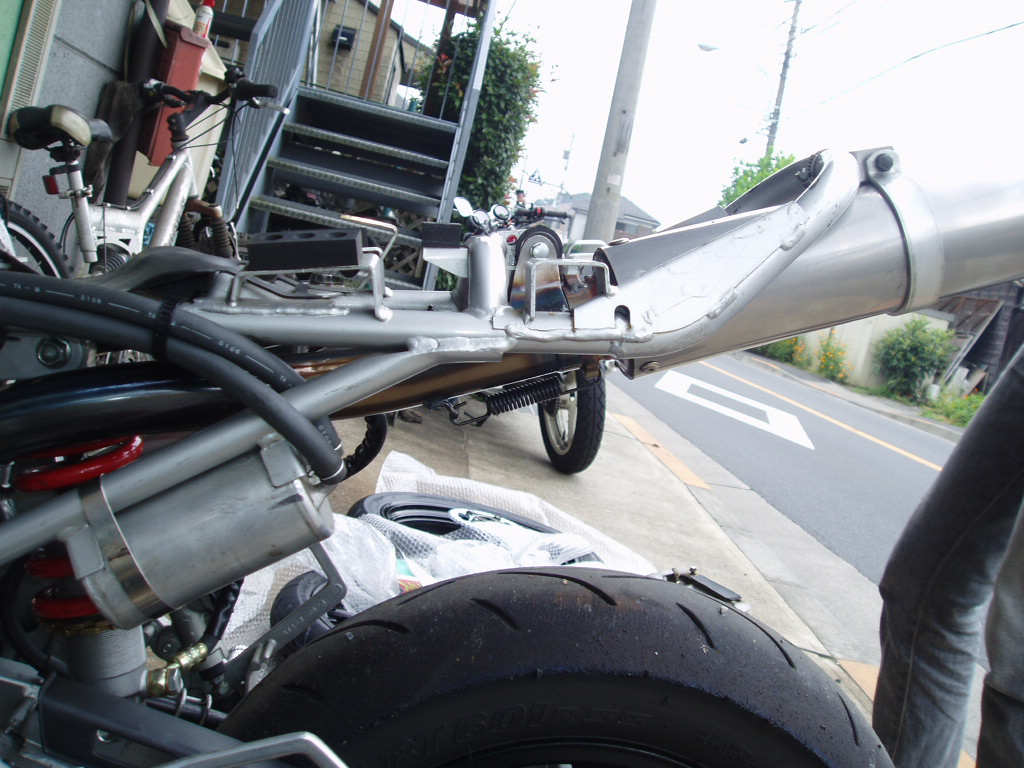

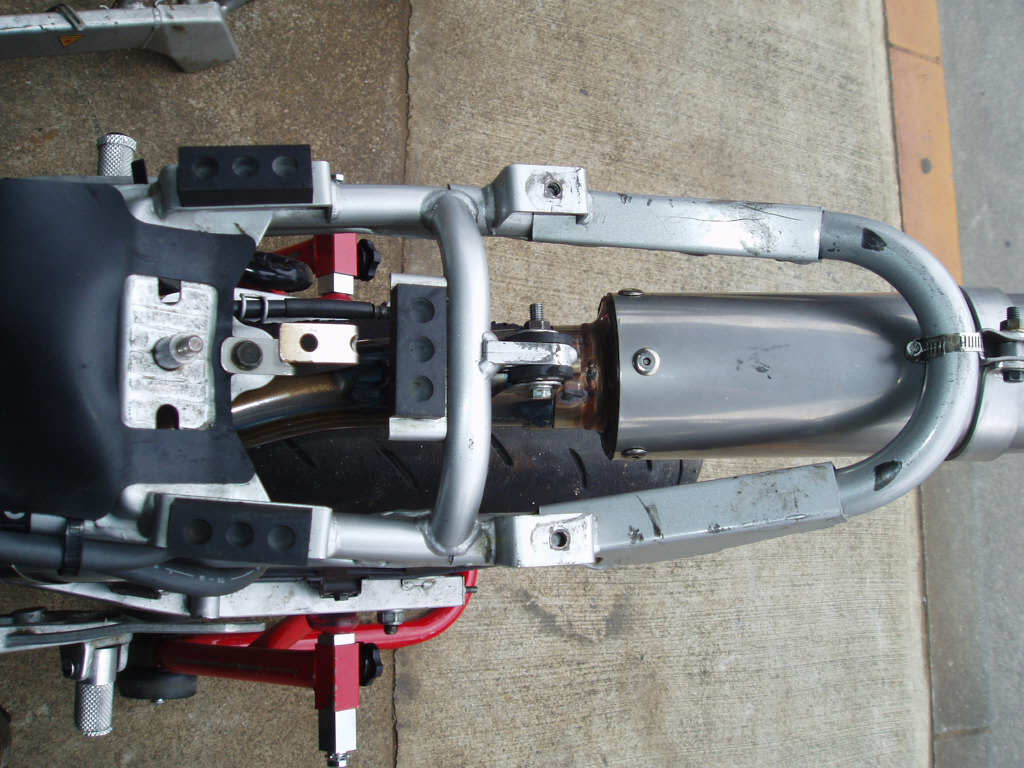

リアフレームは変わった形になっています。

シートカウル形状の影響もありますね

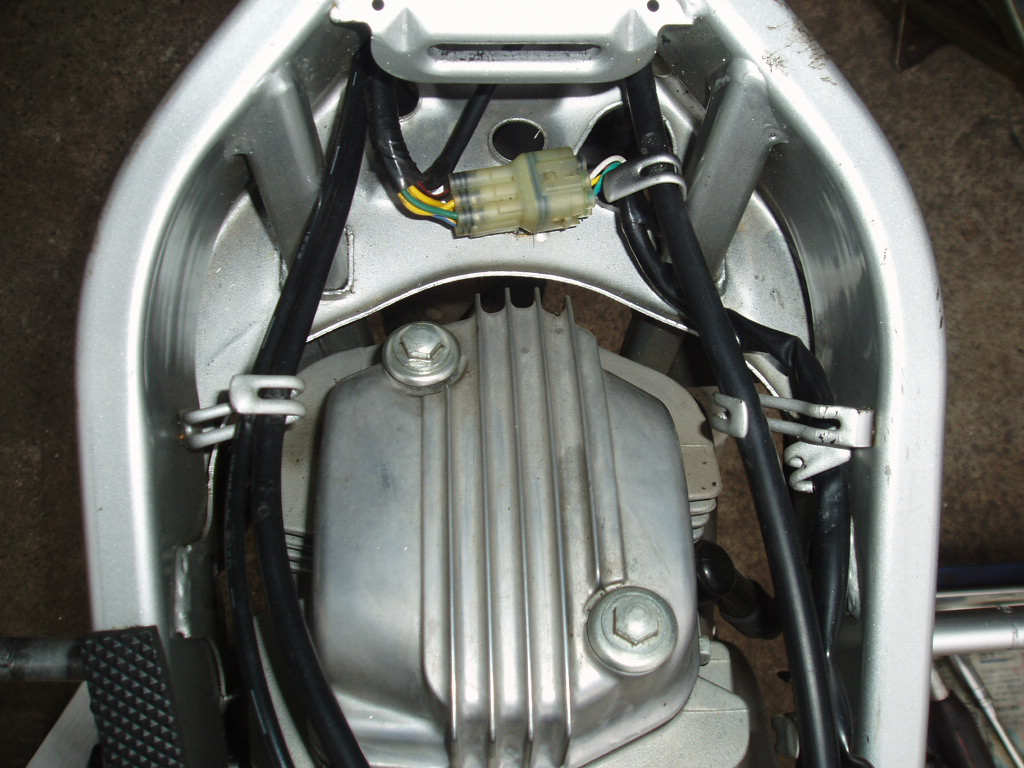

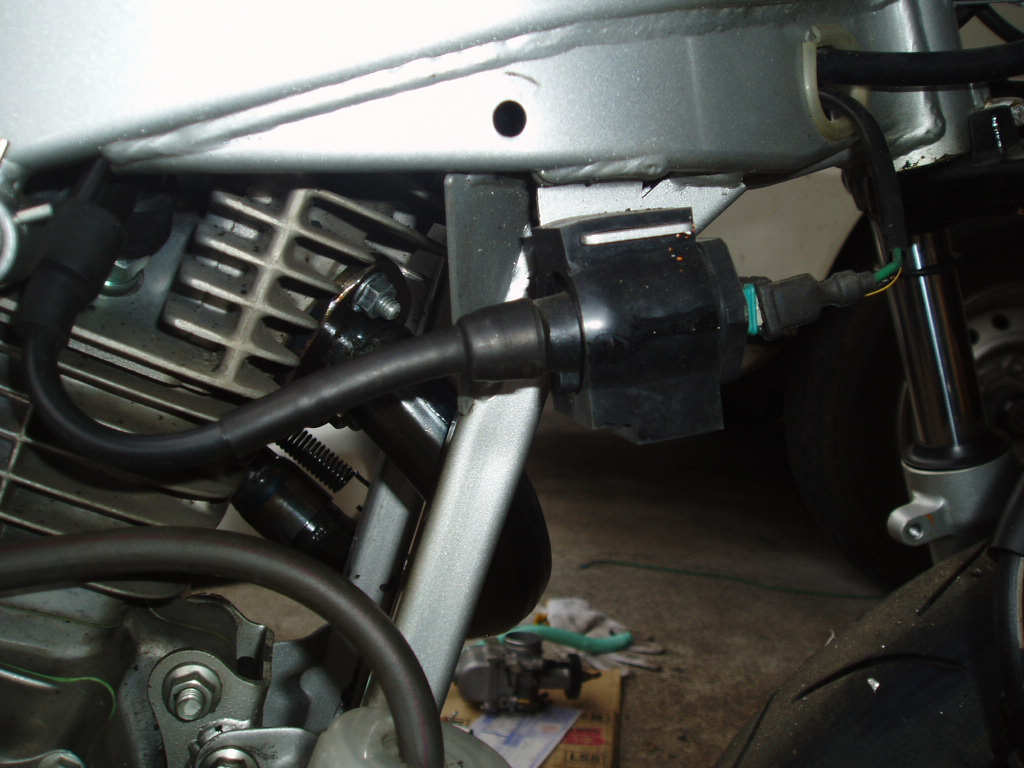

コイルは場所無いので右フレームに

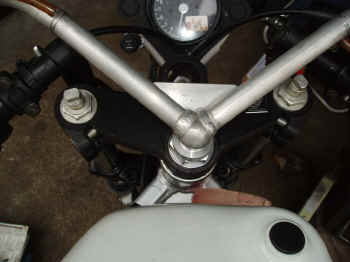

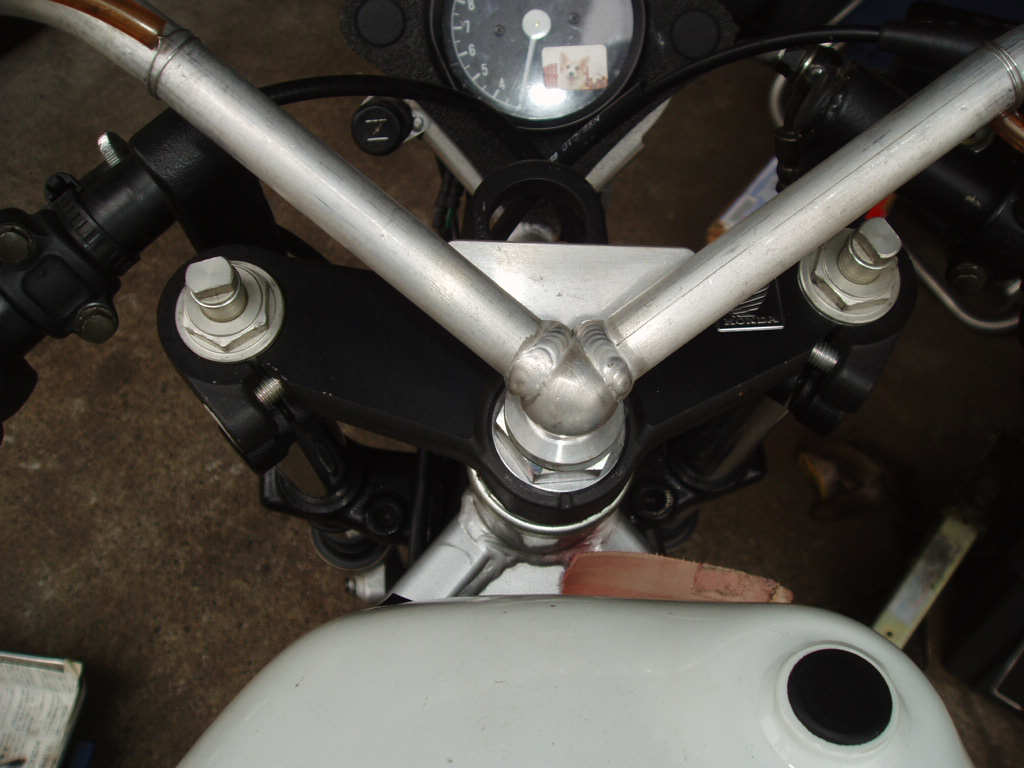

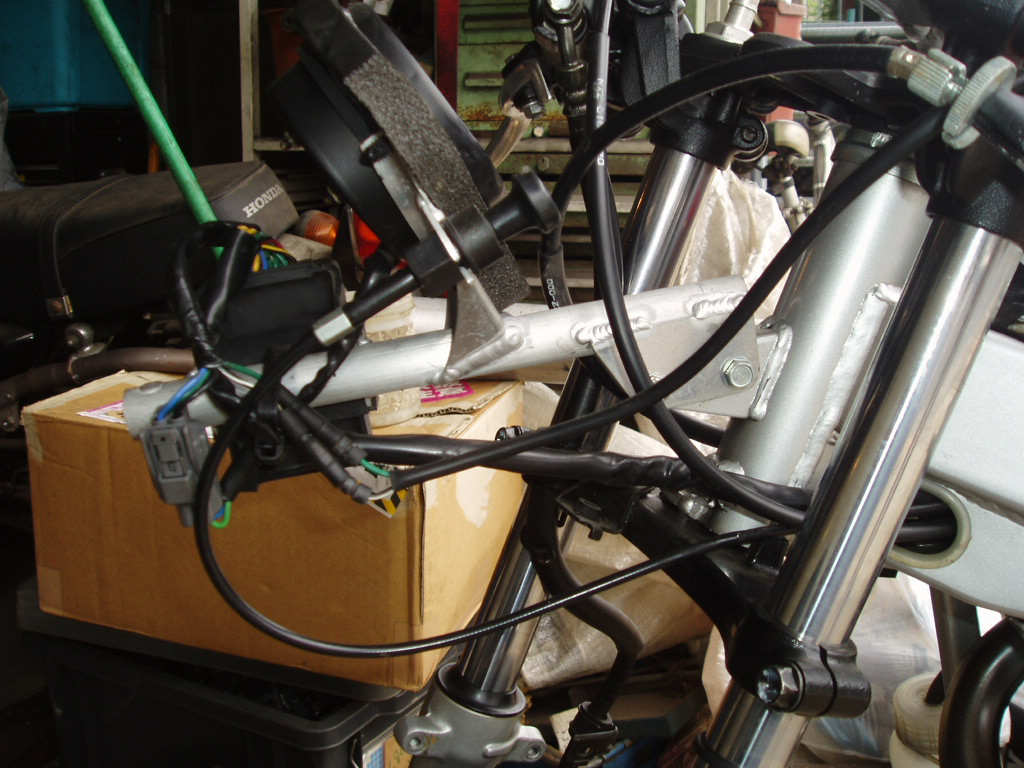

アルミのメーターステー

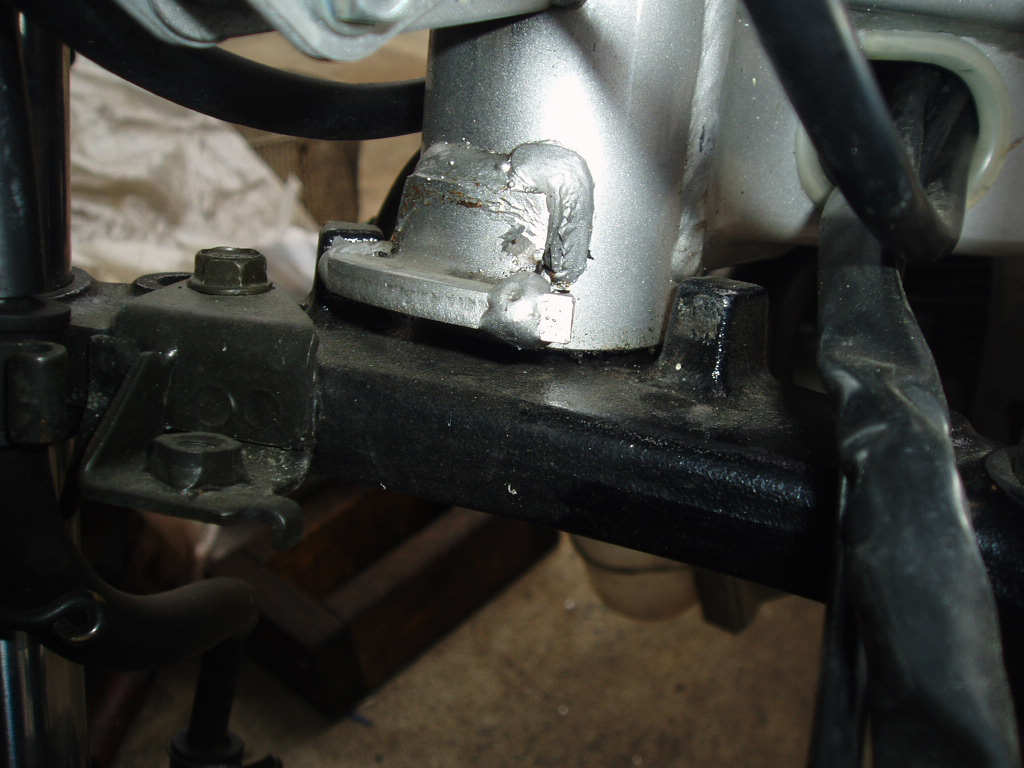

ストッパーは溶接で切れ角を少なくしています

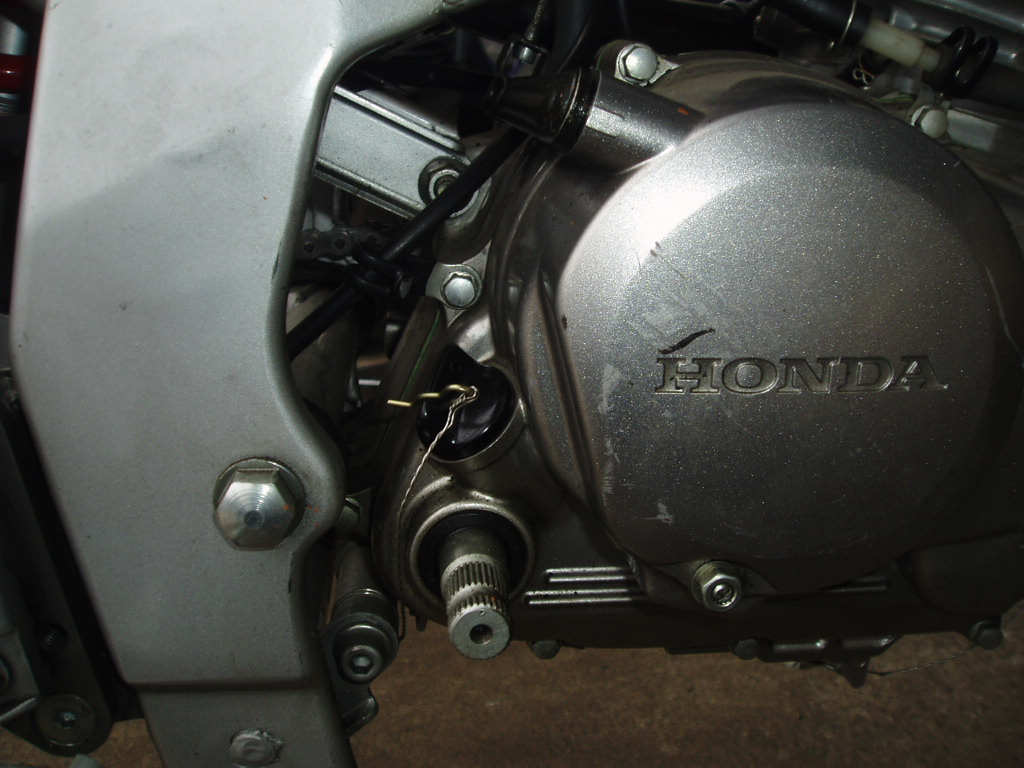

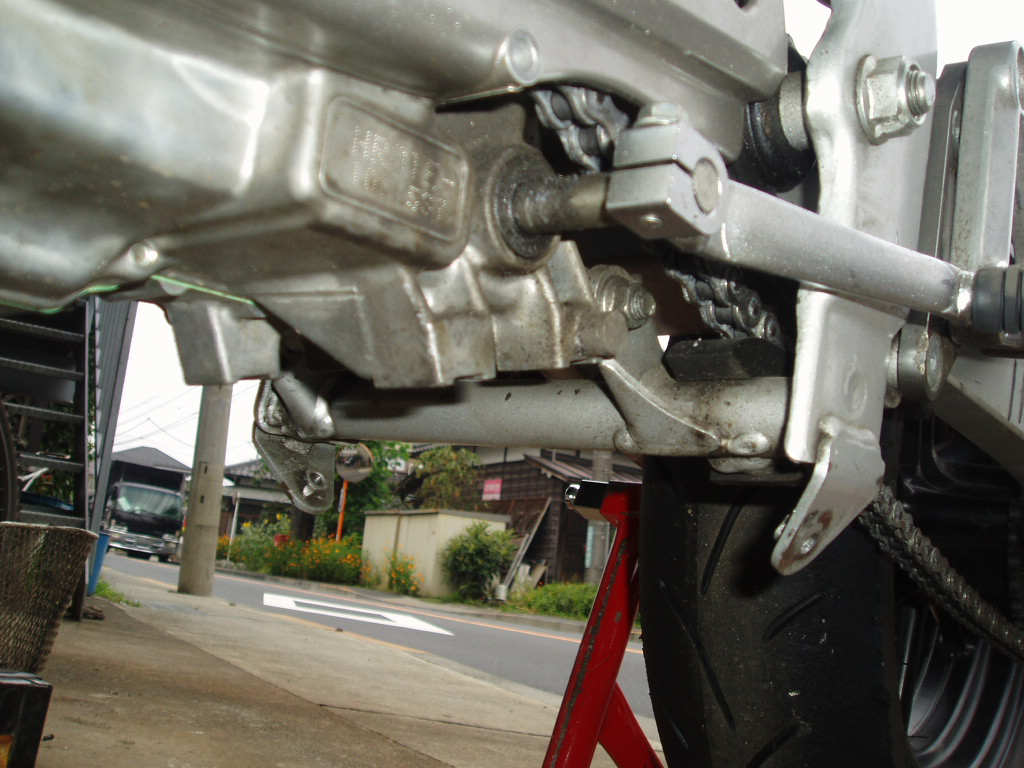

エンジンの飛び出しはこのくらい

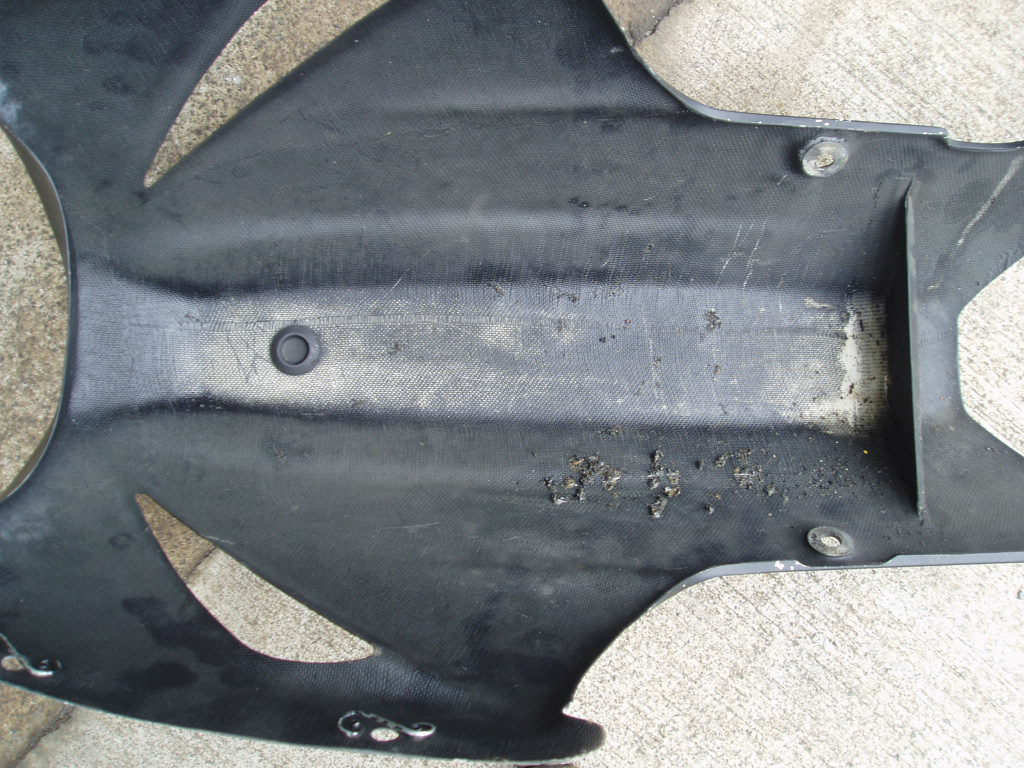

アンダーカウルはオイルパンになっています

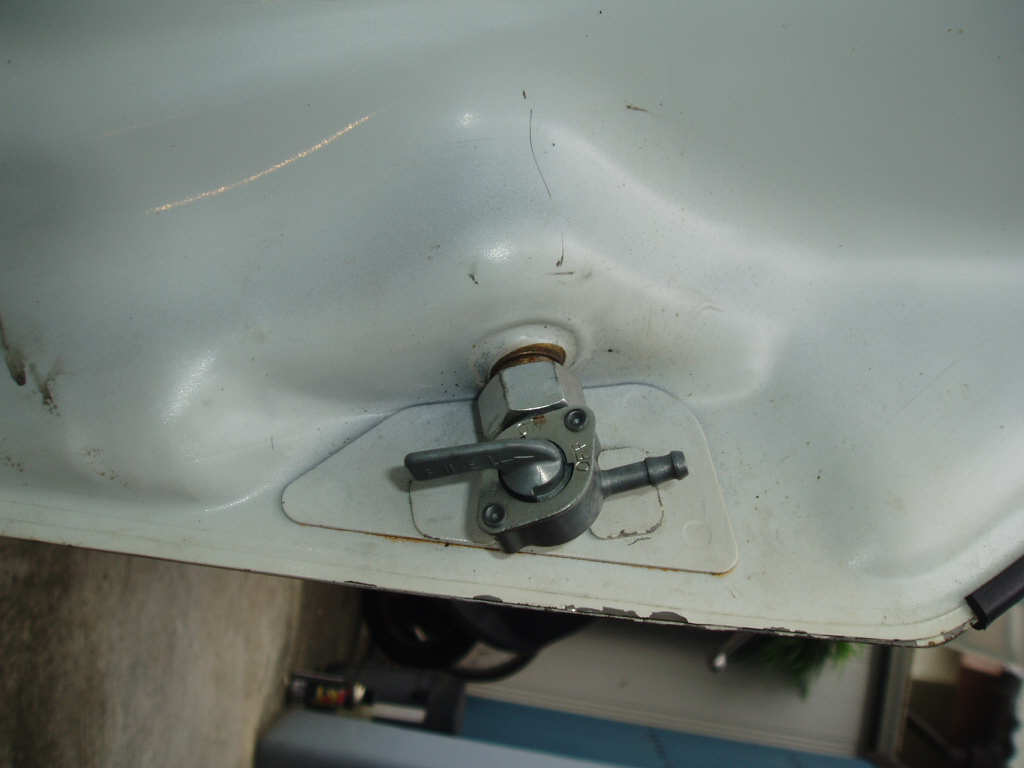

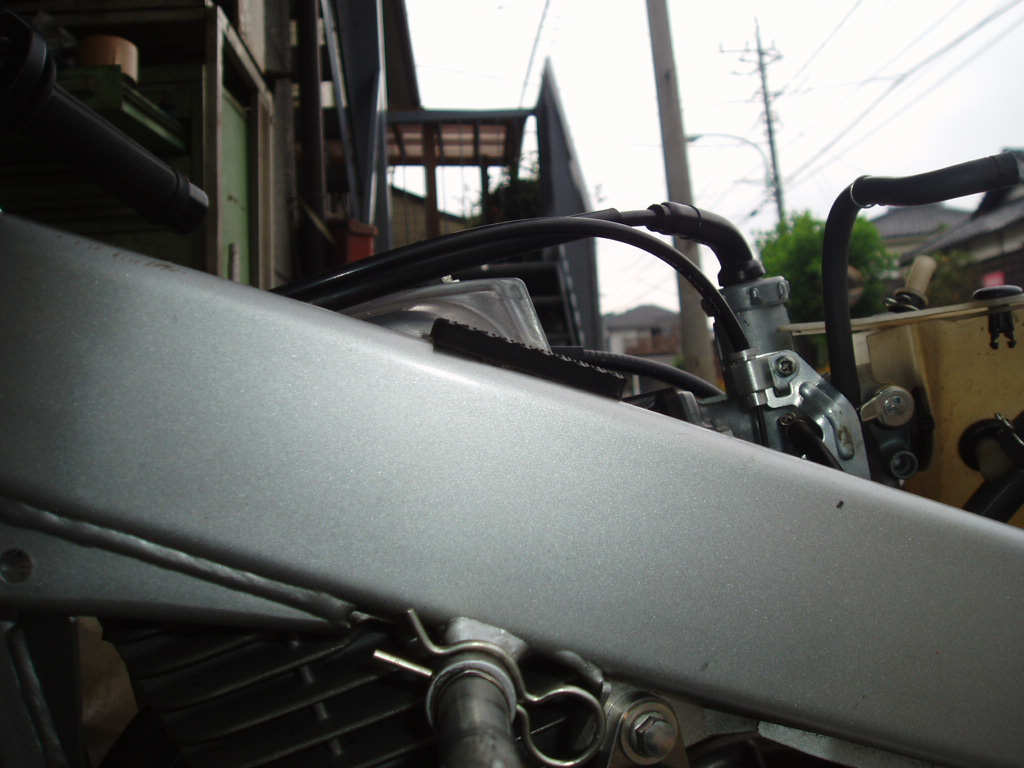

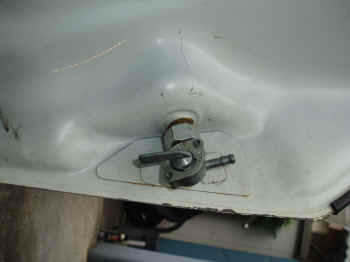

燃料コックが上の方に移動しています

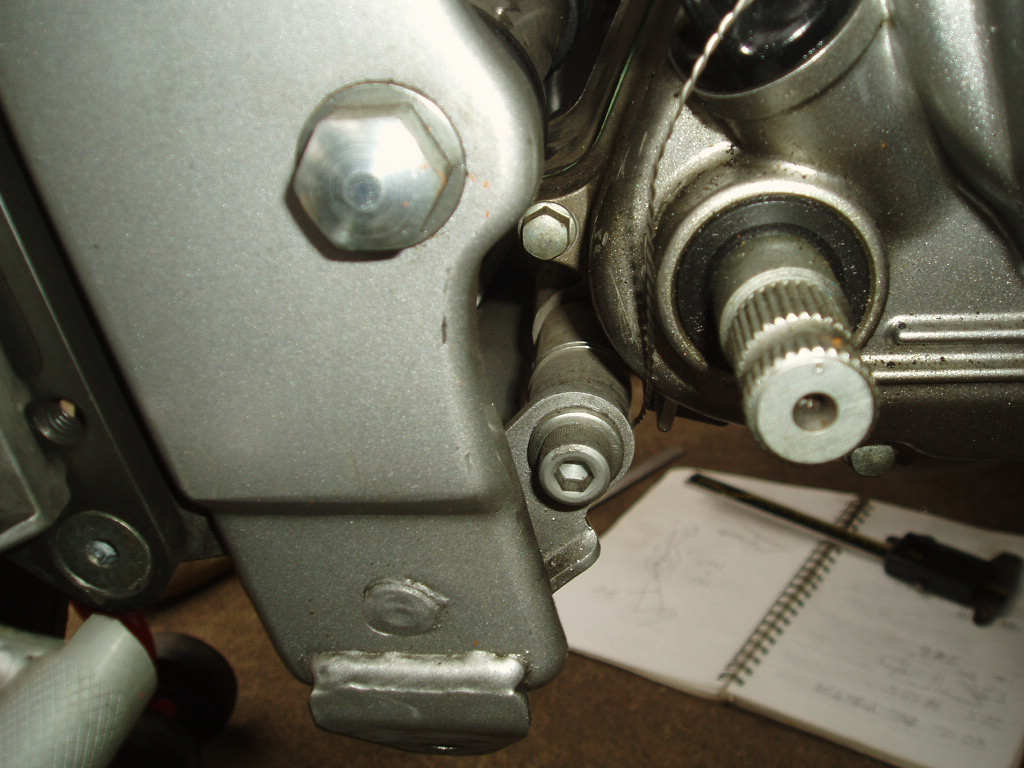

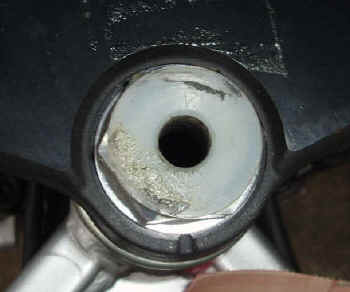

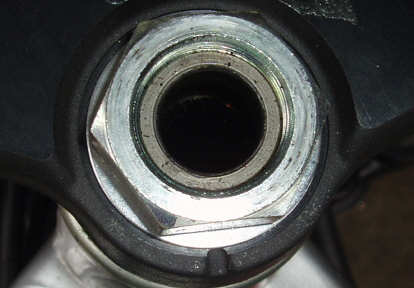

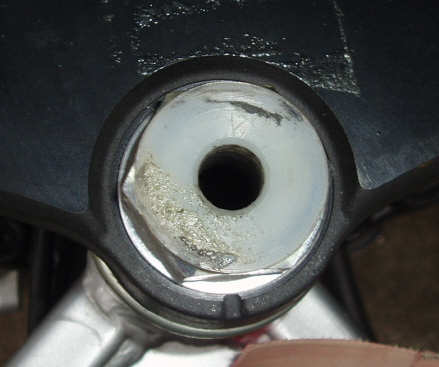

フロントストッパー
